RED Lens Control Motor Connectors

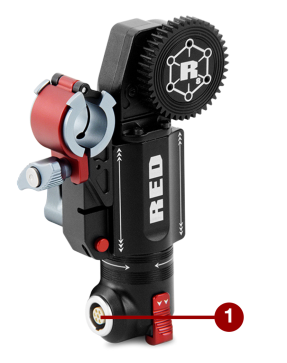

Figure: RED Lens Control Motor Connection
|
# |
Connector Type |
Connector Function |
|---|---|---|
|
1 |
7-pin 1B LEMO |
Lens motor drive support |
RED Lens Control Motor Connector
The RED Lens Control Motor connector is an industry-standard 7-pin 1B LEMO connector.
Figure: RED Lens Control Motor 7-Pin 1B Connector
|
7-PIN 1B LEMO Lens Drive Connector |
|
|---|---|
|
Ping |
Signal |
|
1 |
Motor (+) |
|
2 |
Motor (–) |
|
3 |
Encoder A |
|
4 |
+5 VDC |
|
5 |
GND |
|
6 |
Encoder B |
|
7 |
Motor ID |
