Displays und elektronische Sucher
RED bietet folgende Displays und elektronische Sucher (EVFs) an:
NOTE: RED bietet für jeden Kameratyp verschiedene Befestigungslösungen an.
|
Menüelement |
Auflösung |
Neigung (Tilt) |
Schwenkbereich (Swivel) |
Teilenummer |
|---|---|---|---|---|
|
DSMC2 RED Touch 7.0" LCD (Woven CF)1 |
1920 x 1136 |
Gesamt: 180° Nach vorne: 90° Nach hinten: 90° |
Gesamt: 360° Im Uhrzeigersinn: 180° Gegen den Uhrzeigersinn: 180° |
730-0018 |
|
DSMC2 RED Touch 7.0" LCD (Aluminium)1 |
1920 x 1136 |
Gesamt: 180° Nach vorne: 90° Nach hinten: 90° |
Gesamt: 360° Im Uhrzeigersinn: 180° Gegen den Uhrzeigersinn: 180° |
730-0024 |
|
DSMC2 RED Touch 4.7" LCD1 |
1280 x 720 |
Gesamt: 240° Nach vorne: 90° Nach hinten: 150° |
Keine Schwenkung |
730-0019 |
|
RED Touch 5.0" LCD2 |
800 x 400 |
Gesamt: 270° Nach vorne: 180° Nach hinten: 90° |
Gesamt: 360° Im Uhrzeigersinn: 180° Gegen den Uhrzeigersinn: 180° |
730-0008 |
|
RED Touch 7.0" LCD2, 3 |
1920 x 1136 |
Gesamt: 180° Nach vorne: 90° Nach hinten: 90° |
Gesamt: 360° Im Uhrzeigersinn: 180° Gegen den Uhrzeigersinn: 180° |
730-0007 |
|
RED Touch 9.0" LCD2 |
1280 x 768 |
Gesamt: 270° Nach vorne: 180° Nach hinten: 90° |
Gesamt: 360° Im Uhrzeigersinn: 180° Gegen den Uhrzeigersinn: 180° |
730-0011 |
|
RED PRO LCD 7"2 |
1024 x 600 |
Keine Neigung |
Keine Schwenkung |
730-0009 |
|
RED PRO Touch 7.0" LCD2 |
1920 × 1136 |
Keine Neigung |
Keine Schwenkung |
730-0025 |
|
DSMC2 RED EVF (OLED)2 |
1920 x 1080 |
k.A. |
k.A. |
730-0021 |
|
BOMB EVF® (LCOS)2 |
1280 x 784 |
k.A. |
k.A. |
730-0004 |
|
BOMB EVF (OLED)2 |
1280 x 1024 |
k.A. |
k.A. |
730-0010 |
- Für die Verwendung dieses Displays mit einer EPIC- oder SCARLET-Kamera ist ein DSMC2 LEMO-Adapter B erforderlich.
- Für die Verwendung dieses Displays mit einer DSMC2-Kamera ist ein DSMC2 LEMO-Adapter A erforderlich.
- Für den RED TOUCH 7.0" LCD muss Ihre Kamera über die Firmware der Version v5.2.38 oder höher verfügen.
Eine vollständige Liste von LCD- und EVF-Benutzertasten sowie Standardaktionen finden Sie unter Standard-Tastenfunktionen.
RED LCDs

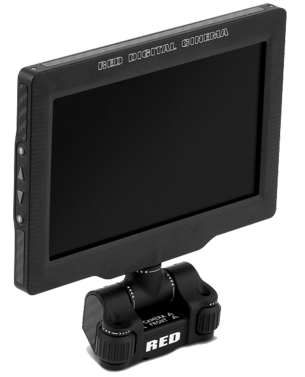

Figure: DSMC2 RED Touch 7.0" LCD
RED-Displays zeigen wichtige Kameraparameter auf der grafischen Benutzeroberfläche (GUI) und bieten eine Vielzahl verschiedener Monitor-Anzeigeoptionen. RED-Touchscreen-Displays ermöglichen Ihnen zum Navigieren von Menüs und zum Anpassen von Kameraparametern Handbewegungen zu verwenden. RED-Displays verfügen über eine progressive 8-Bit RGB, 4:4:4 Abtastung (progressive Scan) und unterstützen 16,7 Millionen Farben und bis zu 70 % NTSC-Farbskala.
LCD - Vorsichtsmaßnahmen
WARNING: Benutzen Sie RED-Displays NICHT als Griff zum Anheben oder Tragen der Kamera. Beschädigungen an RED-Displays oder anderen Komponenten des Kamerasystems, die durch die Verwendung des Displays als Tragegriff verursacht wurden, sind nicht in der Garantie enthalten.
WARNING: Verwenden Sie die Gewindebohrungen der RED Touch LCD-Basis NICHT, um das Display an der Kamera zu befestigen. Beschädigungen an RED-Displays oder anderen Komponenten des Kamerasystems, die durch die Verwendung dieser Gewindebohrungen verursacht wurden, sind nicht in der Garantie enthalten.
WARNING: Versuchen Sie NICHT, einen LCD über dessen Neigungs- oder Schwenkbereich hinaus zu drehen. Beschädigungen an RED-Displays oder anderen Komponenten, die durch übermäßige Kraftaufwendung verursacht wurden, sind nicht in der Garantie enthalten. Nähere Informationen bezüglich des Neigungs- und Schwenkbereichs der einzelnen Displays finden Sie unter Displays und elektronische Sucher.
BOMB EVFs
Figure: BOMB EVF (OLED)
Der BOMB EVF (LCOS) und der BOMB EVF (OLED) bieten spezialisierte Bildbetrachtungsmöglichkeiten für die Kamera. BOMB EVF (LCOS) ist ein leichter Sucher mit niedrigem Profil und hoher Auflösung. Für den BOMB EVF (OLED) wird OLED-Technologie eingesetzt, wodurch tiefere Schwarztöne und farbgenauere Bilder möglich sind.
|
Menüelement |
Kontrastverhältnis |
Dioptrienbereich |
|---|---|---|
|
BOMB EVF (LCOS)1 |
1000:1 typisch |
2.0 bis -5.0.1 |
|
BOMB EVF (OLED)1 |
>10,000:1 typisch |
2.0 bis -5.0.1 |
- Für die Verwendung dieser Displays mit einer DSMC2-Kamera ist ein DSMC2 LEMO-Adapter A erforderlich.
WARNING: Richten Sie das Okular des BOMB EVF (OLED) NICHT direkt in die Sonne. Längere, direkte Sonneneinstrahlung kann den EVF beschädigen. Achten Sie darauf, dass das Okular bei Nichtbenutzung von der Sonne weg zeigt. Beschädigungen des BOMB EVF (OLED), die durch eine längere, direkte Sonneneinstrahlung entstehen, sind NICHT in der Garantie enthalten.

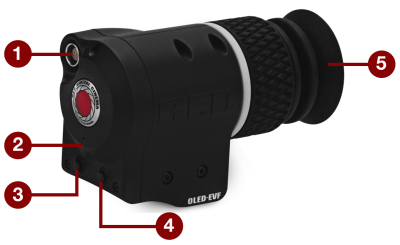

Merkmale des BOMB EVF
|
# |
Merkmal |
Beschreibung |
|---|---|---|
|
1 |
EVF-Anschluss |
Individuelle digitale Video- und Stromversorgungs-Verbindung zwischen der Kamera und dem RED EVF; Pinbelegung nicht angegeben |
|
2 |
EVF Tally LED |
Ist dies aktiviert, leuchtet die LED bei einer Aufnahme rot. Nähere Informationen finden Sie unter Anzeige |
|
3 |
Taste 1 |
Programmierbare Taste Vergrößern: Toggle (Umschalten) |
|
4 |
Taste 2 |
Programmierbare Taste Belichtungsprüfung: Toggle (Umschalten) |
|
5 |
OkularWärmer |
Der integrierte Okular-Wärmer wärmt das Okular automatisch auf, wenn der EVF eine geringe Umgebungstemperatur wahrnimmt. |
DSMC2 RED EVF
Der DSMC2 RED EVF (OLED) ist ein elektronischer Sucher mit hoher Auflösung, der als ideale Single-Viewer-Überwachungs-Lösung konzipiert wurde. Dieser EVF ist mit der neuesten OLED-Technologie ausgestattet und bietet mit seinem 1080p OLED Mikro-Display ein unübertroffenes persönliches Bilderlebnis sowie eine verbesserte Farbgenauigkeit mit einer 30-Bit RGB Farbdarstellung. Betrachten und überprüfen Sie Ihre RED-Aufnahmen so, wie es sein soll, mit realistischeren Farben und tieferen Schwarztönen auf einem größeren Bildfeld.
Unter Berücksichtigung von OBSOLESCENCE OBSOLETE® entwickelt, ist DSMC2 RED EVF (OLED) perfekt für die Verwendung mit WEAPON-, SCARLET-W-, RAVEN-, EPIC- oder SCARLET-Kameras. RED bietet für jeden Kameratyp verschiedene Befestigungslösungen an.
WARNING: Richten Sie das DSMC2 RED EVF (OLED) Okular NICHT direkt in die Sonne. Längere, direkte Sonneneinstrahlung kann den EVF beschädigen. Achten Sie darauf, dass das Okular bei Nichtbenutzung von der Sonne weg zeigt. Beschädigungen des DSMC2 RED EVF (OLED), die durch eine längere, direkte Sonneneinstrahlung entstehen, sind NICHT in der Garantie enthalten.
NOTE: Ziehen Sie den schwarzen Spannring am EVF-Anschluss NICHT zu fest an. Der EVF ist so konstruiert, dass auch bei vollständig eingerastetem Spannring eine Drehung möglich ist.

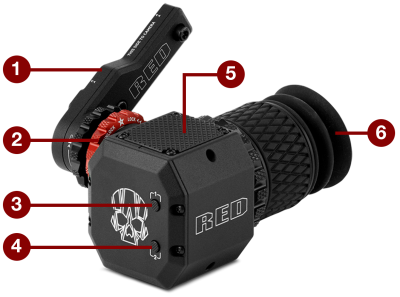

Merkmale des DSMC2 RED EVF
Figure: DSMC2 RED EVF
|
# |
Merkmal |
Beschreibung |
|---|---|---|
|
1 |
Befestigung des DSMC2 RED EVF |
Die DSMC2 RED EVF-Befestigung. Ziehen Sie den schwarzen Spannring am EVF-Anschluss NICHT zu fest an. Der EVF ist so konstruiert, dass auch bei vollständig eingerastetem Spannring eine Drehung möglich ist. |
|
2 |
EVF-Anschluss1 |
Individuelle digitale Video- und Stromversorgungsverbindung zwischen dem EVF und anderen RED-Geräten; Pinbelegung nicht angegeben; kompatibel mit Standard-RED EVF/LCD LEMO-Kabeln |
|
3 |
Taste 1 |
Programmierbare Taste Vergrößern: Toggle (Umschalten) |
|
4 |
Taste 2 |
Programmierbare Taste Belichtungsprüfung: Toggle (Umschalten) |
|
5 |
Befestigungspunkt |
Befestigungspunkt für die DSMC2 RED EVF-Befestigungsplatte (oben) |
|
6 |
DSMC2 RED EVF - modularer optischer Block |
Vollständig entspiegelt mit einem > 32°-Bildfeld |
- Nicht sichtbar. Darstellung mit angebrachter DSMC2 RED EVF-Befestigung.
