DSMC2 Base Expander

Der DSMC2 Base Expander ist ein ideales Anschluss-Modul für allgemeine Eingangs-/Ausgangsanforderungen (I/O). Dieses aus leichtem und widerstandsfähigem Magnesium hergestellte Low-Profile-Modul lässt sich direkt an der BRAIN befestigen und bietet Schnittstellenverbindungen für die Stromversorgung (DC IN), HDMI-, 3G-SDI- (HD-SDI), CTRL- und SYNC-Ports (für Timecode und Genlock) sowie einen 3,5 mm Mikrofon-Eingang und einen 3,5 mm Line-Level-Kopfhörer-Ausgang.

Der DSMC2 Base Expander bietet des Weiteren eine Unterstützung für die rückseitige Befestigung für DSMC2-kompatible Akku- und Stromversorgungsmodule, wie z. B. das DSMC2 REDVOLT^® XL Modul. Der DSMC2 Base Expander mit niedrigem Profil bietet eine Vielzahl von Anschlüssen und ist ideal für Run-and-Gun- und unabhängige Kamerabediener.

NOTE: Es kann immer nur ein (1) Expandermodul verwendet werden.

DSMC2 REDVOLT Expander

Der DSMC2 REDVOLT Expander wurde für erweiterte Konfigurationen konzipiert, lässt sich direkt an der Kamera befestigen und bietet eine umfangreiche Palette an I-/O-Aufsätzen und Funktionalitäten, die für das Kamerasystem erhältlich sind. Der DSMC2 REDVOLT Expander verfügt über Ports für den Stromeingang (DC IN), Genlock (BNC), Timecode (LEMO), GIG-E usw. HDMI- und zwei 3G-SDI- (HD-SDI) Ausgänge bieten Flexibilität bezüglich Ihrer Anforderungen bei der Videoausgabe, während für die Unterstützung von drahtlosen HDMI-Transmittern ein integrierter USB-Stromausgang zur Verfügung steht.

Der DSMC2 REDVOLT Expander bietet ein abnehmbares Audiomodul mit zwei (2) Standard-XLR-Anschlüssen, passend für einen Großteil der professionellen Audio-Anforderungen. Jeder XLR-Eingang verfügt über einen 3-Positionen-Wahlschalter für die Zuordnung des eingehenden Audiosignaltyps: Balanced Line Level, Balanced Mic Level und Balanced Mic mit +48V Phantomspeisung. Darüber hinaus können Sie mittels einer 3,5 mm Line-Level-Kopfhörerbuchse während des Aufnehmens und im Playback-Modus die Audioqualität prüfen.

Der DSMC2 REDVOLT Expander bietet außerdem mehrere Zusatzstromausgänge, sodass peripheres Kamerazubehör uvm. verwendet werden kann:

• Ein nach hinten zeigender 4-Pin 0B LEMO AUX PWR-Ausgang unterstützt Start/Stop Trigger IN, Tally OUT und bietet einen Stromausgang bis zu 1,5 Amp.
• Ein nach vorne zeigender 2-Pin 0B LEMO AUX PWR-Port bietet ein Maximum von 3,0 A.
• Ein nach vorne zeigender 7-Pin 0B LEMO SERIAL bietet ein Maximum von 1,5 A. Der SERIAL-Port ist ideal für den Anschluss an Motortreiber.
• Ein nach hinten zeigender Timecode-Port bietet 5V bei 200 mA für das Betreiben externer Timecode-Geräte.
• Ein nach hinten zeigender USB-Port bietet 5V bei 1,5 A für das Betreiben von HDMI-Transmittern oder kleinen mobilen Geräten.
• Die zwei (2) 3-Pin XLR-Audio-Ports im Audiomodul bieten je +48V Phantomspeisung.

Für die Hot-Swap-Unterstützung in wirklich allen Situationen unterstützt der DSMC2 REDVOLT Expander auch einen einzelnen REDVOLT-Akku. Für Ihre sich ändernden Stromversorgungsanforderungen lassen sich zusätzlich DSMC2-kompatible Akku- und Stromversorgungsmodule anbringen.

Des Weiteren verfügt der DSMC2 REDVOLT Expander über einen Wahlschalter, der der Kamera das automatische Hochfahren ermöglicht, wenn diese mittels des DC IN-Anschlusses am Expander mit Strom versorgt wird. Diese Funktion ermöglicht Ihnen die Verwendung einer angeschlossenen DC-Eingangsversorgung zum Ein- und Ausschalten der Kamera, wenn sich die Kamera etwas weiter weg oder an einer schwer zugänglichen Stelle befindet. Dieser Expander ist ideal für eine Vielzahl von Produktionsumgebungen, sodass Kameraschnittstellen und Funktionalitäten auch bei den anspruchsvollsten Aufnahmen maximiert werden.

NOTE: Es kann immer nur ein (1) Expandermodul verwendet werden.

NOTE: Der DSMC2 REDVOLT Expander erfordert, dass Ihre Kamera mit der Firmware v6.2.55 oder höher ausgestattet ist.

DSMC2 Jetpack Expander

Der DSMC2 Jetpack Expander wurde speziell für Luft-, Gimbal-, Handheld- und andere leichte/ferngesteuerte Konfigurationen konzipiert. Dieser Expander ist mit Standardanschlüssen für die Stromversorgung, (DC-IN), CTRL und SYNC, für all Ihre Timecode- und Genlock-Anforderungen ausgestattet. Darüber hinaus bietet der DSMC2 Jetpack Expander maßgeschneiderte Unterstützung und Anschlüsse für HDMI- und USB-Stromausgänge - perfekt für Gehäuse und Low-Profile-Setups.

Des Weiteren verfügt der DSMC2 Jetpack Expander über einen Wahlschalter, der der Kamera das automatische Hochfahren ermöglicht, wenn diese mittels des DC IN-Anschlusses am Expander mit Strom versorgt wird. Diese Funktion ermöglicht Ihnen die Verwendung einer angeschlossenen DC-Eingangsversorgung zum Ein- und Ausschalten der Kamera, wenn sich die Kamera etwas weiter weg oder an einer schwer zugänglichen Stelle befindet.

NOTE: Es kann immer nur ein (1) Expandermodul verwendet werden.

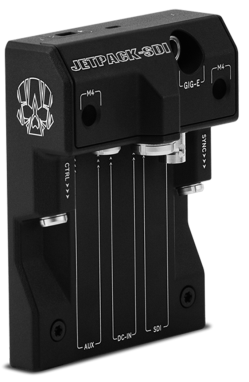

DSMC2 Jetpack-SDI Expander

Der DSMC2 Jetpack-SDI Expander wurde für Luft-, Gimbal-, Handheld- und andere leichte/ferngesteuerte Anwendungen konzipiert, für die ein 3G-SDI-Ausgang erforderlich ist. Der DSMC2 Jetpack-SDI Expander weist Anschlüsse für die Stromversorgung (DC IN), SDI (3G-SDI), Gigabit Ethernet (GIG-E), AUX-Strom, SYNC und CTRL auf und bietet somit eine Low-Profile Expander-Lösung. Der 3G-SDI-Anschluss unterstützt die Bereitstellung eines Signals an eine Fernüberwachungslösung, während der Gigabit Ethernet-Anschluss eine erhöhte Bandbreite zum Streamen qualitativ hochwertiger Aufnahmen bietet. Der DSMC2 Jetpack-SDI Expander ist ideal für Gehäuse und Low-Profile-Konfigurationen, die 3G-SDI-Ausgänge oder eine Computerverbindung (Tethering) erfordern.

Des Weiteren verfügt der DSMC2 Jetpack SDI Expander über einen Wahlschalter, der der DSMC2 BRAIN das automatische Hochfahren ermöglicht, wenn dieses mittels des DC IN-Anschlusses am Expander mit Strom versorgt wird. Diese Funktion ermöglicht Ihnen die Verwendung einer angeschlossenen DC-Eingangsversorgung zum Ein- und Ausschalten der BRAIN, wenn sich die Kamera etwas weiter weg oder an einer schwer zugänglichen Stelle befindet.

NOTE: Es kann immer nur ein (1) Expandermodul verwendet werden.

DSMC2 V-Lock I/O Expander

Der DSMC2 V-Lock I/O Expander bietet eine Vielzahl an Input/Output-Aufsätzen (Eingang/Ausgang) sowie eine V-Lock-Befestigung nach Branchenstandard, für die Stromversorgung Ihrer DSMC2 Kamera mittels RED BRICK- und REDVOLT-V-Akkus.

Des Weiteren verfügt der DSMC2 V-Lock I/O Expander über einen Wahlschalter, der der BRAIN das automatische Hochfahren ermöglicht, wenn dieses mittels des DC IN-Anschlusses am Expander mit Strom versorgt wird. Diese Funktion ermöglicht Ihnen die Verwendung einer angeschlossenen DC-Eingangsversorgung zum Ein- und Ausschalten der BRAIN, wenn sich die Kamera etwas weiter weg oder an einer schwer zugänglichen Stelle befindet.

Dieser Expander ist eine ideale Lösung für eine Vielzahl von Produktionsumgebungen - von Low-Profile Run-and-Gun-Situationen bis hin zu Studioaufnahmen, bei denen Mobilität erforderlich ist.

NOTE: Möglicherweise ist der obere DSMC2-Handgriff nicht vollständig mit dem DSMC2 V-Lock I/O Expander kompatibel, da der obere Handgriff mit dem Akku in Konflikt geraten könnte, wenn ein solcher am Expandermodul angebracht ist.

NOTE: Es kann immer nur ein (1) Expandermodul verwendet werden.
