DSMC2 Sidekick

DSMC2 Sidekick (Woven CF)

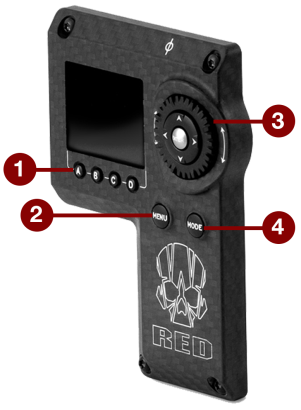

Figure: DSMC2 Sidekick

#

Bedienung/Element

Beschreibung

1

Benutzertasten (A–D)1

A: Autofokusmodus durchlaufen

B: Automatischer Weißabgleich

C: Umschalten: Magnify

D: Belichtungsmodus ein/aus

2

Taste MENU

Auf Menüs zugreifen oder aktuell ausgewähltes Menü verlassen

3

Navigationsgruppe

Informationen über das Navigieren von Menüs und Menüelementen finden Sie unter Navigationsgruppe

4

Taste MODE

Umschalten zwischen Fern- und lokalen Modi

  1. Drücken Sie die Benutzertasten A + D gleichzeitig, um die Tasten des DSMC2 Sidekick zu (ent)sperren, um unbeabsichtigte Menüwechsel zu verhindern.

NOTE: Die Tasten des DSMC2 Sidekick sind programmierbar. Nähere Informationen hierzu finden Sie unter Key Mapping (wichtige Zuordnungen).

Betriebsmodi

Das Display des DSMC2 Sidekick zeigt den aktuell ausgewählten Modus an. Verwenden Sie das Scrollrad und die Pfeiltasten, um durch die Menüs zu navigieren. Drücken Sie MENU, um auf das Advanced Menu zuzugreifen.

Drücken Sie MODE, um zwischen folgenden Modi hin- und herzuschalten:

  • Remote Mode (Fernsteuerung): Navigieren mit den DSMC2 Sidekick-Steuerungen unter Verwendung eines angebrachten LCD-, EVF- oder eines anderen Monitors als Referenz. Der DSMC2 Sidekick zeigt den Hauptsteuerungsbildschirm an.
  • Local Mode (Lokale Steuerung): Navigieren unter Verwendung der DSMC2 Sidekick-Steuerungen und des Displays. Die Benutzertasten A-D sind inaktiv.

Taste sperren/entsperren

Sperren Sie die Tasten auf dem DSMC2 Sidekick, um zu verhindern, dass Tasten versehentlich gedrückt oder Menüs gewechselt werden.

  • Sperren: Drücken Sie A + D gleichzeitig.
  • Entsperren: Drücken Sie A + D gleichzeitig. Halten Sie alternativ ENTER gedrückt, während die Tasten gesperrt sind.

Display des DSMC2 Sidekick

Das DSMC2 Sidekick OLED-Display zeigt während des Betriebs die grundlegenden Kameraparameter an.

DSMC2 Sidekick OLED (lokaler Modus)

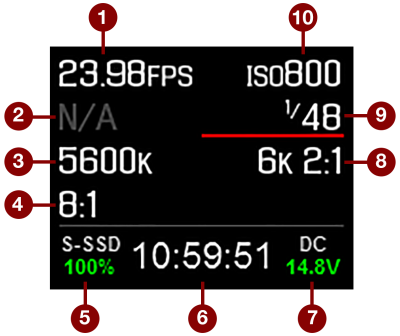

Figure: DSMC2 Sidekick OLED (lokaler Modus)

Das Display des DSMC2 Sidekick zeigt folgende Kameraparameter an:

#

Menüelement

Beschreibung

1

Frame Rate (Bildrate)

Aktuelle Recording Frame Rate (Aufzeichnungsbildrate)

2

Daten des Objektivs

Zeigt die Blende an, wenn ein unterstütztes Canon-, Nikon- oder Cooke-Objektiv angebracht ist

3

White Balance (Weißabgleich)

Farbtemperatur

4

REDCODE

REDCODE-Komprimierungseinstellung

5

Medien-Status

Zeigt den Medienspeicherort und die verbleibende Medienkapazität an

6

Timecode

Aktueller Timecode-Wert

7

Power Status

DC-Versorgungsspannung oder % der verbleibenden Akkuladung

8

Auflösung

Auflösung der Aufnahme

9

Shutter Speed (Verschlussgeschwindigkeit)

Integrationszeit oder Shutter Angle (Verschlusswinkel)

10

ISO

Empfindlichkeit des Kamerasensors

Copyright © 2017 RED.COM, LLC. Alle Rechte vorbehalten.
955-0153_V7.0, REV-K
