Timecode

NOTE: 输入时间码需要 DSMC2 基础扩展器、DSMC2 V-Lock I/O 扩展器、DSMC2 Jetpack 扩展器、DSMC2 Jetpack-SDI扩展器或 DSMC2 REDVOLT 扩展器。 要了解更多信息，请前往 输入/输出连接器。

NOTE: 通过 DSMC2 REDVOLT 扩展器才可从摄影机输出时间码。

时间码基于 SMPTE 12M 的数字序列，有助于管理和同步镜头和音频。 时间码嵌入到录制的 RAW 文件，QuickTime^® 文件（如果录制 Apple^®ProRes 编解码器）和 MXF 文件（如果录制 Avid^® 编解码器），作为由 HD-SDI 监视器输出提供的元数据和在 HANC 中的元数据。 摄影机可以自行生成时间码，也可以接收并同步到由外部源产生的时间码。

时间码显示在图形用户界面 (GUI) 上的实时动作区域的右下角并作为元数据嵌入。 时间码表示为八 (8) 位数字 (HH:MM:SS:FF)，其中：

• HH：小时
• MM：分钟
• SS：秒钟
• FF：帧

NOTE: 与同步锁相结合时，时间码是最准确有效的。 要了解更多信息，请前往 Genlock（同步锁相）。

NOTE: 有关 HANC 元数据的更多信息，请参阅 HD-SDI HANC 元数据信息。

设置内部时间码

要设置和调整摄影机生成的时间码时，请按照以下说明进行操作：

1. 转到 Menu > Settings > Project > Timecode。
2. 选择所需的 Timecode Display Mode 模式。
3. 将 Source 设置为 RTC。 当启用内部时间码时，下部状态行中的

   TC 指示器将保持灰色。



   Figure: Timecode

带 DSMC2 REDVOLT 扩展器的输出时间码

NOTE: 通过 DSMC2 REDVOLT 扩展器才可从摄影机输出时间码。

通过 DSMC2 REDVOLT 扩展器，您可以向外部设备或从属摄影机输出时间码信号。

1. 按照设置内部时间码中的说明设置内部时间码。
2. 使用 PRO I / O 时间码电缆（3'）将摄影机连接到另一台设备。
   1. 将一个连接器连接到 DSMC2 REDVOLT 扩展器上的时间码端口。
   2. 将另一个连接器连接到外部设备或相摄影机上。

所需电缆

790-0212：PRO I/O 时间码电缆 (3')

输入外部时间码

NOTE: 该过程需要 DSMC2 基础扩展器、DSMC2 V-Lock I/O 扩展器、DSMC2 Jetpack扩展器、DSMC2 Jetpack-SDI 扩展器或 DSMC2 REDVOLT 扩展器。 要了解更多信息，请前往 输入/输出连接器。

输入外部设备生成的时间码，请按照以下说明进行操作：

1. 将外部时间码发生器连接到摄影机：
   • DSMC2 基础扩展器、DSMC2 V-Lock I/O 扩展器、DSMC2 Jetpack 扩展器或 DSMC2 Jetpack-SDI 扩展器：使用 3BNC-to-00 LEMO 同步电缆将扩展器上的 SYNC 端口（00B LEMO）连接到设备（黄色 BNC）。
   • DSMC2 REDVOLT 扩展器：使用 75 欧姆 BNC 电缆将扩展器上的同步锁相连接到设备。
2. 转到 Menu > Settings > Project > Timecode。
3. 选择所需的Timecode Display Mode模式。
4. 设置源为外部。 当外部时间码源被锁定时，

   TC 下部状态行中的指示器变为绿色。

   NOTE: 当选择了不存在的外部源时，则时间码显示用户提供的设置。

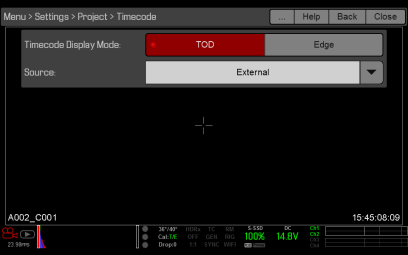

   Figure: 源：外部

所需电缆

• DSMC2 基础扩展器、DSMC2 V-Lock I/O扩展器、DSMC2 Jetpack扩展器或 DSMC2 Jetpack-SDI 扩展器：790-0154、3BNC-to-00 LEMO
• DSMC2 REDVOLT扩展器：75 欧姆 BNC 电缆（如：RED HD-SDI 电缆、P / N 790-0341）
