产品介绍

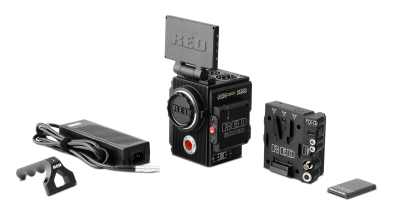

图： RED RAVEN Camera and Accessories
The RED RAVEN® camera is part of the second-generation Digital Still and Motion Camera (DSMC2®) system. The DSMC2 family, a subset of the DSMC family®, includes WEAPON®, EPIC-W®, SCARLET-W®, and RAVEN. RAVEN includes the full capabilities of the RED DRAGON® sensor family in RED’s smallest form factor to date. RAVEN is built to shoot exceptionally high-speed, high resolution content. As one of the smallest and most lightweight RED® cameras yet, RAVEN is uniquely suited for hand-held shooting, as well as gimbal and drone applications.
This guide is for RAVEN only. This section introduces the imaging capabilities and advanced features of the RAVEN system. For information about other cameras, go to RED Downloads.
注意：The camera itself does not have a DC IN power port. A port expander or power module is required to power the camera. To construct a working configuration for any camera, RED recommends an expander, battery, display, and media.
拍摄前请先阅读
在组装或操作摄影机或其他 RED 配件之前，请仔细全面地阅读本操作指南。 除了本文档，RED 还提供了以下摄影机系统的操作指南：
如需下载 RED 操作指南，请转前往 www.red.com/downloads 的 。
R3D 文件格式与 REDCODE
所有视频和帧均录制成 R3D® 的文件格式。 R3D 文件格式由 RED 开发，用以提供高效、可管理的 RAW 视频数据格式，可增进高级后期制作编辑性能。 在 R3D 文件格式中，从传感器接收的数字图像被格式化成每像素 RAW 数据帧为 16 位，且像素缺陷得到修正（但在其他所有方面未处理）。 剪辑中的每个 RAW 帧或 RAW 帧的序列都用基于 REDCODE® RAW 压缩的专有小波进行压缩，然后存储到
RAW 数据的录制独立于任何 RGB 域颜色处理（如 ISO、白平衡或其他 RGB 颜色空间设置）。 相反，颜色参数被保存为参考元数据；也就是说，颜色不会被烧录到所录制的 RAW 数据中。 这种录制技术提高了 RGB 颜色处理的灵活性，可以推迟到后期制作，也可以在现场调整而不影响录制的 RAW 数据图像质量或动态范围。
REDCODE 是一种视觉无损、基于小波的压缩编解码器，可将 R3D RAW 文件减小到可管理的大小，从而允许在介质上录制更长的时间。 压缩 RAW 数据的能力是 RED 为业界带来的卓越技术之一。
要了解更多信息，请参阅 www.red.com/downloads 中的 。
注意：REDCINE-X PRO® 可以创建和导出 .RMD“Look” 文件，之后再将其作为摄影机监视器路径颜色处理预设导入。 此信息被作为参考元数据存储，因此这些颜色处理选项可以作为后期制作中使用的默认值。 要了解更多信息，请前往 Looks（外观）。
拍摄动态视频和静态剧照
高分辨率视频（例如摄影机拍摄的数字化影像）已经超过了制作专业全尺寸照片的细节要求。 由于能够以高帧速率和分辨率进行录制，该摄影机非常适合同时捕捉动态视频和静态图像。
相机配备了 Stills 模式，可以更轻松地捕捉令人惊叹的图像。 使用针对静态画面而优化的预设和 RED Touch 显示屏中的“Swipe-Up”快捷键，可以实现从动态模式到静态模式的无缝切换。 使用 REDCINE-X PRO 或支持 RED SDK 的其他编辑应用程序，可以从 R3D 文件中截出全分辨率的静态图像。
后期制作
注意：第三方应用可能有限兼容 R3D 文件。 第三方开发人员必须使用最新的 R3D SDK 才能提供与最新 RED 固件的兼容性。
许多非线性编辑系统（NLE）可以打开和编辑 RED 素材。 每个 NLE 版本可能具有特定的兼容性要求，例如：摄影机固件版本或摄影机型号。 拍摄前，请检查所有兼容性要求。
以下程序可用于打开和/或编辑 R3D 文件：
- REDCINE-X PRO: RED 专有 NLE。 下载 REDCINE-X PRO。
- Adobe Photoshop: 可打开 .R3D 文件。 您需要下载 RED Adobe Photoshop Installer。
- Adobe Premiere Pro: 有关兼容性的更多信息，请前往 RED 支持网站。
- Avid Media Composer
- DaVinci Resolve
- Edius Pro
- Final Cut Pro 7: 需要下载 RED Apple Workflow Installer。
- Final Cut Pro X: 需要下载 RED Apple Workflow Installer。
- Vegas Pro
用 REDCINE-X PRO 进行后期制作
REDCINE-X PRO 是一款专业的单色着色工具套件，配备了集成的时间轴和后期效果软件集，为审阅所录制素材、编辑元数据、组织项目以及准备 R3D 文件提供了理想的环境。 使用 REDCINE-X PRO 或兼容的第三方非线性编辑 (NLE) 应用程序编辑 R3D 文件。
REDCINE-X PRO 中包含的 RED TETHER 可以实现直接将摄影机的影像录制到电脑或外部驱动器上。 使用共享可以绕过先录制到 SSD 然后再卸载到计算机这一步骤，从而节省时间。 REDCINE-X PRO 的最新版本与 REDCINE-X PRO Operation Guide 都可在 RED Downloads。
注意：REDCINE-X PRO build 35 或更高版本中均包含 RED TETHER。
注意：RED TETHER 需使用 GIG-E 端口，而 DSMC2® REDVOLT 扩展器有此商品。 要了解更多信息，请前往 输入/输出连接器。
HDRX 和 MAGIC MOTION
HDRX
HDRX® 通过同时捕捉具有相同分辨率和帧速率的两 (2) 个图像，将动态范围扩展到六 (6) 个定格。 第一幅图像是正常曝光的音像轨道（A-track），而第二幅图像是曝光不足的音像轨道（X-track），其曝光值反映了高亮保护的附加定格。 这些音像轨道在录制过程中是“运动联动”的，两 (2) 次曝光之间没有时间间隙。 这与传统的交替曝光不同，传统交替曝光的音像轨道之间具有小间隙，从而产生不必要的运动轨迹。
MAGIC MOTION
MAGIC MOTION 是一种后期制作方法，它将两 (2) 条 HDRX 音像轨道相结合，创建出即有自然运动模糊（来自 A-track）又有更清晰参照 (X-track) 的图像。 MAGIC MOTION 可产生具有非凡动态范围的图像，这是其他任何动态捕捉摄影机不具备的。
用传统胶片摄影机或数码摄影机以 180°（1/48秒）的快门速度和 24 fps 的帧速率拍摄会产生整体运动模糊，而这并非人眼观察运动的方式。 例如，让人摆动手臂。 通过传统录制方法观察此动作时是恒定的运动模糊图像，直到手臂停止。 然而，眼睛看到的却是手臂在整个运动过程中运动模糊和更清晰的参照结合产生的画面。 MAGIC MOTION 可形成与人眼观察到的自然运动相当的图像。
附加资源
以下资源为您提供了有关 RED、DSMC 系统和 RED 社区的附加信息：
