BRAIN
Figure: RED RAVEN BRAIN
El DSMC BRAIN® es el centro de procesamiento de imágenes del sistema de la cámara y apoya la energía, medios y otros módulos.
Los únicos puertos en el BRAIN son el puerto Top Handle DSMC2® y los puertos del Visor Electrónico (EVF)/LCD (Pantalla de cristal líquido). Se requiere un expansor de puerto o un módulo de energía para proporcionar energía a la cámara. Todos los demás puertos de entrada/salida (I/O) están disponibles solamente por vía de expansores y otros módulos. Este enfoque modular le permite personalizar su cámara y hacer uso de los puertos que son más aplicables a sus necesidades.
El RED® Tactical Hand Controller (T.H.C) no puede emparejarse directamente a la cámara. Para usar el T.H.C. con la cámara, el T.H.C. necesita estar conectado al W.M.D. (ya sea alámbrica o inalámbricamente). Para mayor información acerca del T.H.C., ver la Guía de Operación del Sistema 3 Axis RED.
Control de BRAIN: Tecla PWR/REC
- Presione y mantenga completamente presionada la tecla PWR/REC por dos (2) segundos para encender/apagar.
- Cuando la cámara esté encendida, presione completamente y luego libere la tecla PWR/REC para alternar iniciar/detener la grabación.
LEDs (Diodos Emisores de Luz) BRAIN
Esta sección describe las funciones de los LED (Diodos Emisores de Luz) para la cámara.
NOTE: Cuando la cámara sólo tiene la energía provista por la batería y no corriente alterna, el Estatus de Power (PWR) del LED (Diodo Emisor de Luz) en el expansor o módulo no se enciende. Usted puede presionar el botón en la batería para verificar el nivel de carga de la batería.
|
LED (Diodo Emisor de Luz) |
Color/Parpadeando |
Descripción |
|---|---|---|
|
LED (Diodo Emisor de Luz) del Estado de Energía (PWR) |
Apagado |
Cámara apagada1 |
|
Verde |
Cámara encendida |
|
|
Ámbar parpadeando |
Cámara encendida; 5 a 10 minutos disponibles de tiempo de batería |
|
|
Ámbar |
Cámara inicializando |
|
|
Rojo parpadeando |
Cámara encendida; <5 minutos disponibles de tiempo de batería |
|
|
Rojo |
Cámara apagándose |
|
|
Estado de Grabación (REC) del LED (Diodo Emisor de Luz) |
Apagado |
No hay medios presentes |
|
Verde |
Listo para grabar |
|
|
Ámbar |
Finalizando |
|
|
Rojo parpadeando (lento) |
Medios montados con >5% y ≤10% de espacio disponible en los medios |
|
|
Rojo parpadeando (rápido) |
Medios montados con ≤5% de espacio disponible en los medios |
|
|
Rojo |
Recording |
|
|
LED (Diodo Emisor de Luz) del Estado de Energía (PWR y LED (Diodo Emisor de Luz) de Estado de Grabación (REC) |
Ambos verdes parpadeando |
Actualización de firmware en progreso |
|
Ambos rojos parpadeando |
Error en la actualización del firmware |
- Para evitar que se agote la batería, el LED (Diodo Emisor de Luz) de PWR (Energía) no se ilumina cuando la cámara está apagada y una fuente de energía está presente.
Conectores BRAIN, Gancho Focus

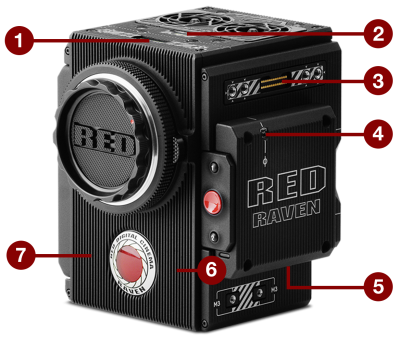

Figure: Puertos y Funciones de RED RAVEN BRAIN
Esta sección describe los puertos y funciones en el BRAIN.
NOTE: Para mayor información sobre cómo instalar el gancho de enfoque, vaya a Instalar el gancho de enfoque..
|
# |
Puerto/Artículo |
Descripción |
|---|---|---|
|
1 |
Puerto del Visor Electrónico (EVF) Primario1 |
Montar una LCD (Pantalla de Cristal Líquido) DSMC2 RED Touch |
|
2 |
Puerto de Top Handle |
Montar el Top Handle DSMC2 o el Outrigger Handle DSMC2. Esta es la única opción de montaje para el Top Handle DSMC2 o el Outrigger Handle DSMC2 (no puede ser unido hacia atrás). |
|
3 |
Puerto del Visor Electrónico (EVF) Secundario1 |
Montar una LCD DSMC2 RED Touch No se pueden usar al mismo tiempo el puerto de la LCD/Visor Electrónico (EVF) secundario y un puerto HDMI®. Vaya a LCD/EVF 2 / HDMI Select. |
|
4 |
Punto de Montaje del Gancho de Focus (enfoque)2 |
Monte el gancho de enfoque. Viene con un tornillo de fijación instalado para proteger el inserto roscado cuando el gancho de enfoque no está en uso. |
|
5 |
Ubicación de Storage (almacenamiento) del Gancho de Focus2 |
Guarde el gancho de enfoque o tornillo de fijación |
|
6 |
Micrófono 1 |
Canales de audio izquierdos: Canal 1 y Canal 3. Vaya a Sistema de Audio. |
|
7 |
Micrófono 2 |
Canales de audio derechos: Canal 2 y Canal 4. Vaya a Sistema de Audio. |
- El Adaptador A DSMC2 LEMO le permite montar otras pantallas RED®.
- Instale solamente el gancho de enfoque o tornillo de fijación a este punto de montaje. Los daños al módulo de medios u otros componentes del sistema de la cámara causados por instalar otros dispositivos no están cubiertos por la garantía.

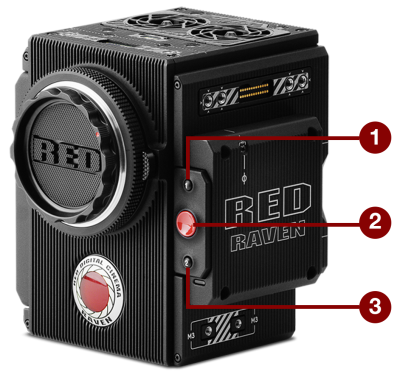

Figure: Controles de Compartimiento de MediosºREDºRAVEN
|
# |
Control |
Descripción |
|---|---|---|
|
1 |
Tecla de Usuario 1 |
Tecla programable Tecla de Usuario 1 + 2 Presionar: Expulsar Medios |
|
2 |
Botón REC (Grabación) |
Tecla programable Presionar Totalmente: Alternar Grabación Presionar Parcialmente: Iniciar Auto Enfoque |
|
3 |
Tecla de Usuario 2 |
Tecla programable Tecla de Usuario 1 + 2 Presionar: Expulsar Medios |
Para mayor información, vea la Guía de Operación de Media (Medios) DSMC.
LED (Diodos Emisores de Luz) del Compartimiento de Medios

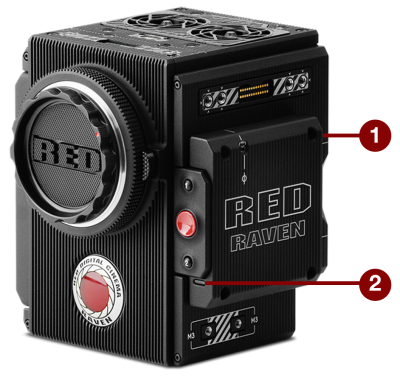

Figure: LED (Diodos Emisores de Luz) del Compartimiento de Medios RED RAVEN
Esta sección describe las funciones LED (Diodo Emisor de Luz) para el módulo de medios.
|
# |
LED (Diodo Emisor de Luz) |
Color/Parpadeando |
Descripción |
|---|---|---|---|
|
1 |
LED de Estado de Medios (Parte posterior del compartimiento de medios) |
Apagado |
No hay medios montados |
|
Verde |
Vista previa; medios montados con > 10% de espacio disponible en medios |
||
|
Ámbar |
Finalización de grabación o modo de reproducción |
||
|
Ámbar parpadeando (lento) |
Formateo de medios |
||
|
Rojo parpadeando (lento) |
Medios montados con >5% y ≤10% de espacio disponible en los medios |
||
|
Rojo parpadeando (rápido) |
Medios montados con ≤5% de espacio disponible en los medios |
||
|
Rojo |
Grabación; medios montados con > 10% de espacio disponible en medios |
||
|
2 |
LED de Estado de Grabación1 |
Apagado |
No se está grabando, o no hay medios montados |
|
Rojo |
Grabación |
- Para mayor información acerca de cómo activar/desactivar este LED, vaya a Indicator (Indicador). Si no hay medios montados, este LED está apagado.
