Генлок
|
В этом разделе приведено описание: |
ПРИМЕЧАНИЕ. Для использования генлока требуются экспандеры DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander, DSMC2 Jetpack-SDI Expander или DSMC2 REDVOLT Expander. Для получения дополнительной информации см. раздел Входные/выходные разъемы.
Синхронизатор видеосигналов (генлок) — это трехуровневый сигнал, используемый для синхронизации видео- и аудиосистем. Генлок основан на стандарте SMPTE 296M и 274M. Существуют два (2) важных режима синхронизации генлока:
- Синхронизация монитора
- Синхронизация сенсора
Синхронизация монитора
ПРИМЕЧАНИЕ. Для использования генлока требуются экспандеры DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander, DSMC2 Jetpack-SDI Expander или DSMC2 REDVOLT Expander. Для получения дополнительной информации см. раздел Входные/выходные разъемы.
Синхронизация монитора выполняется только если входной сигнал генлока соответствует частоте выхода на монитор. Добиться синхронизации монитора можно, даже если в камере используется другая форма синхронизации сенсора камеры.
- Подключите устройство генлока к камере:
- DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander или DSMC2 Jetpack-SDI Expander: подключите порт SYNC (00B) на экспандере к устройству (зеленый разъем BNC) с помощью кабеля 3BNC-to-00 LEMO Sync Cable.
- DSMC2 REDVOLT Expander: подключите порт GENLOCK на экспандере к устройству с помощью кабеля BNC с сопротивлением 75 Ом.
- Задайте выходную частоту HD-SDI (выберите параметр Auto для автоматического соответствия выходной частоты HD-SDI текущему значению временной базы проекта). Для получения дополнительной информации см. раздел Настройка Frequency.
Синхронизация монитора достигается автоматически, когда входной сигнал генлока соответствует частоте выхода на монитор. После достижения синхронизации монитора индикатор GEN в
Требуемый тип кабеля
- DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander или DSMC2 Jetpack-SDI Expander: 790-0154, 3BNC-to-00 LEMO
- DSMC2 REDVOLT Expander: кабель BNC с сопротивлением 75 Ом (например, RED HD-SDI Cable, номер в каталоге 790-0341)
Синхронизация сенсора
ПРИМЕЧАНИЕ. Для использования генлока требуются экспандеры DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander, DSMC2 Jetpack-SDI Expander или DSMC2 REDVOLT Expander. Для получения дополнительной информации см. раздел Входные/выходные разъемы.
ПРИМЕЧАНИЕ. При включенной настройке Genlock в режиме Sensor Sync режим HDRX® недоступен.
Синхронизация сенсора достигается, когда входной сигнал генлока соответствует частоте выхода на монитор, значениям временной базы проекта и частоты кадров при записи. В режиме Sensor Sync синхронизация сенсора привязана к сигналу генлока. Для синхронизации сенсора требуются следующие синхронизированные настройки:
|
Настройка |
Путь меню |
|---|---|
|
Частота сигнала генлока |
Н/П; внешнее устройство генлока |
|
Частота выхода на монитор HD-SDI |
Menu > Monitoring > Monitors > выберите монитор |
|
Временная база проекта |
Menu > Settings > Project > Frame Rate |
|
Частота кадров при записи |
Menu > Settings > Project > Frame Rate |
Для настройки и включения режима Sensor Sync выполните следующие действия:
- Подключите устройство генлока к камере:
- DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander или DSMC2 Jetpack-SDI Expander: подключите порт SYNC (00B) на экспандере к устройству (зеленый разъем BNC) с помощью кабеля 3BNC-to-00 LEMO Sync Cable.
- DSMC2 REDVOLT Expander: подключите порт GENLOCK на экспандере к устройству с помощью кабеля BNC с сопротивлением 75 Ом.
- Перейдите в Menu > Settings > Setup > GPIO/Sync > Sync.
- В раскрывающемся меню Sensor Sync Mode выберите Genlock.

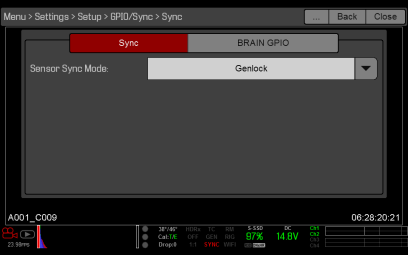

Рисунок Настройки синхронизации
- Задайте выходную частоту HD-SDI (выберите параметр Auto для автоматического соответствия выходной частоты HD-SDI текущему значению временной базы проекта). Для получения дополнительной информации см. раздел Настройка Frequency.
Цвет индикатора GEN
Требуемый тип кабеля
- DSMC2 Base Expander, DSMC2 V-Lock I/O Expander, DSMC2 Jetpack Expander или DSMC2 Jetpack-SDI Expander: 790-0154, 3BNC-to-00 LEMO
- DSMC2 REDVOLT Expander: кабель BNC с сопротивлением 75 Ом (например, RED HD-SDI Cable, номер в каталоге 790-0341)
