Écrans et viseurs électroniques
RED propose les écrans et les viseurs électroniques (EVF) suivants :
NOTE: RED propose de nombreuses solutions de montage pour chaque type de caméra.
|
Élément |
Définition |
Inclinaison |
Pivotement |
Référence |
|---|---|---|---|---|
|
DSMC2 RED Touch 7.0" LCD (Woven CF)1 |
1920 x 1136 |
Totale : 180° Vers l'avant : 90° Vers l'arrière : 90° |
Total : 360° Dans le sens horaire : 180° Dans le sens antihoraire : 180° |
730-0018 |
|
DSMC2 RED Touch 7.0" LCD (Aluminum)1 |
1920 x 1136 |
Totale : 180° Vers l'avant : 90° Vers l'arrière : 90° |
Total : 360° Dans le sens horaire : 180° Dans le sens antihoraire : 180° |
730-0024 |
|
DSMC2 RED Touch 4.7" LCD1 |
1280 x 720 |
Totale : 240° Vers l'avant : 90° Vers l'arrière : 150° |
Aucun pivotement |
730-0019 |
|
RED Touch 5.0" LCD2 |
800 x 400 |
Totale : 270° Vers l'avant : 180° Vers l'arrière : 90° |
Total : 360° Dans le sens horaire : 180° Dans le sens antihoraire : 180° |
730-0008 |
|
RED Touch 7.0" LCD2, 3 |
1920 x 1136 |
Totale : 180° Vers l'avant : 90° Vers l'arrière : 90° |
Total : 360° Dans le sens horaire : 180° Dans le sens antihoraire : 180° |
730-0007 |
|
RED Touch 9.0" LCD2 |
1280 x 768 |
Totale : 270° Vers l'avant : 180° Vers l'arrière : 90° |
Total : 360° Dans le sens horaire : 180° Dans le sens antihoraire : 180° |
730-0011 |
|
RED PRO LCD 7"2 |
1024 x 600 |
Aucune inclinaison |
Aucun pivotement |
730-0009 |
|
RED PRO Touch 7,0" LCD2 |
1920 × 1136 |
Aucune inclinaison |
Aucun pivotement |
730-0025 |
|
DSMC2 RED EVF (OLED)2 |
1920 x 1080 |
N/A |
N/A |
730-0021 |
|
BOMB EVF® (LCOS)2 |
1280 x 784 |
N/A |
N/A |
730-0004 |
|
BOMB EVF (OLED)2 |
1280 x 1024 |
N/A |
N/A |
730-0010 |
- L'utilisation de cet écran avec une caméra EPIC ou SCARLET nécessite l'emploi d'un adaptateur DSMC2 LEMO de type B.
- L'utilisation de cet écran avec une caméra DSMC2 nécessite l'emploi d'un adaptateur DSMC2 LEMO de type A.
- L'écran RED Touch 7.0" LCD nécessite que votre caméra dispose d'un micrologiciel version 5.2.38 ou supérieure.
Pour obtenir la liste complète des touches utilisateur et des actions par défaut des écrans LCD et des EVF, consultez la section Fonctions par défaut des touches.
Écrans LCD RED

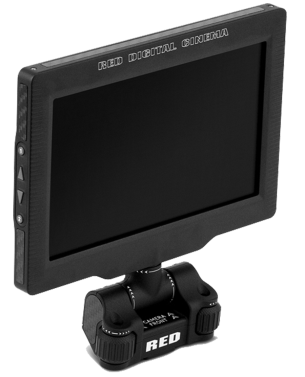

Figure: Écran LCD RED Touch 7,0 pouces DSMC2
Les écrans RED affichent les paramètres importants de la caméra importants à travers l'interface utilisateur graphique (GUI) et offrent une grande variété d'options de visionnage. Les écrans tactiles RED vous permettent d'utiliser des gestes pour naviguer dans les menus et ajuster les paramètres de la caméra. Les écrans RED disposent d'un affichage RVB 8 bits et un balayage progressif 4:4:4 permettant de restituer jusqu'à 16,7 millions de couleurs et jusqu'à 70 % de la gamme de couleur NTSC.
Précautions liées à l'utilisation des écrans LCD
WARNING: NE PAS utiliser un écran RED comme une poignée pour soulever ou transporter une caméra. Les dommages causés à l'écran RED ou aux autres composants du système de caméra suite à l'utilisation de l'écran comme poignée ne sont pas couverts par la garantie.
WARNING: NE PAS utiliser les orifices filetés présents à la base de l'écran tactile RED Touch LCD pour fixer l'écran sur la caméra. Les dommages causés à l'écran RED ou aux autres composants du système de caméra suite à l'utilisation de ces orifices filetés ne sont pas couverts par la garantie.
WARNING: NE PAS essayer de faire tourner un écran LCD au-delà de sa limite d'inclinaison ou de pivotement. Les dommages causés à l'écran RED ou aux autres composants du système de caméra suite à l'application d'une force excessive ne sont pas couverts par la garantie. Pour plus d'information sur les limites d'inclinaison et de pivotement de chaque écran, consultez la section Écrans et viseurs électroniques.
Viseurs BOMB EVF
Figure: EVF BOMB (OLED)
Les viseurs BOMB EVF (LCOS) et BOMB EVF (OLED) procurent à la caméra des solutions de visionnage spécialisées. Le modèle BOMB EVF (LCOS) est un viseur haute définition, léger et compact. Le viseur BOMB EVF (OLED) utilise la technologie OLED et propose des noirs plus profonds et des images aux couleurs plus précises.
|
Élément |
Rapport de contraste |
Amplitude dioptrique |
|---|---|---|
|
BOMB EVF (LCOS)1 |
1000:1 typique |
De 2.0 à -5.0.1 |
|
BOMB EVF (OLED)1 |
> 10 000:1 typique |
De 2.0 à -5.0.1 |
- L'utilisation de ces écrans avec une caméra DSMC2 nécessite l'emploi d'un adaptateur DSMC2 LEMO de type A.
WARNING: NE PAS exposer l'oculaire du viseur BOMB EVF (OLED) à la lumière directe du soleil. L'exposition prolongée à la lumière directe du soleil peut endommager l'EVF. N'orientez pas l'oculaire vers la lumière du soleil lorsque vous ne l'utilisez pas. Les dommages causés au viseur BOMB EVF (OLED) suite à une exposition prolongée à la lumière directe du soleil ne sont pas couverts par la garantie.
Caractéristiques des viseurs BOMB EVF
|
# |
Caractéristique |
Description |
|---|---|---|
|
1 |
Connecteur EVF |
Interconnexion propriétaire pour l'alimentation et la vidéo numérique entre la caméra et l'EVF RED. Le brochage n'est pas publié |
|
2 |
DEL Tally de l'EVF |
Lorsqu'elle est activée, la DEL s'allume en rouge lors d'un l'enregistrement. Pour plus d'informations, consultez la section Témoin |
|
3 |
Touche 1 |
Touche programmable Magnify: Toggle (agrandissement : activation ou désactivation) |
|
4 |
Touche 2 |
Touche programmable Exposure Check: Toggle (vérification de l'exposition : activation ou désactivation) |
|
5 |
Réchauffeur oculaire |
Le réchauffeur oculaire intégré chauffe automatiquement l'oculaire lorsque l'EVF détecte une faible température ambiante. |
RED EVF DSMC2
Le modèle DSMC2 RED EVF (OLED) est un viseur électronique haute définition constituant une solution de supervision idéale pour un visionneur unique. Intégrant la dernière technologie OLED, cet EVF propose une expérience de visionnage inégalée avec son écran miniature 1080p et son rendu des couleurs amélioré grâce à un affichage couleur RVB 30 bits. Visionnez et surveillez vos séquences RED comme il se veut avec des couleurs réalistes et des noirs plus profonds dans un champ de vision plus large.
Conçu en gardant à l'esprit le concept OBSOLESCENCE OBSOLETE®, le viseur DSMC2 RED EVF (OLED) est le complément idéal des caméras WEAPON, SCARLET-W, RAVEN, EPIC ou SCARLET. RED propose de nombreuses solutions de montage pour chaque type de caméra.
WARNING: NE PAS exposer l'oculaire du viseur DSMC2 RED EVF (OLED) à la lumière directe du soleil. L'exposition prolongée à la lumière directe du soleil peut endommager l'EVF. N'orientez pas l'oculaire vers la lumière du soleil lorsque vous ne l'utilisez pas. Les dommages causés au viseur DSMC2 RED EVF (OLED) suite à une exposition prolongée à la lumière directe du soleil ne sont pas couverts par la garantie.
NOTE: NE PAS serrer trop la bague de serrage noire du connecteur EVF. L'EVF est conçu pour autoriser un mouvement de rotation même lorsque la bague de serrage est complètement vissée.
Caractéristiques du viseur DSMC2 RED EVF

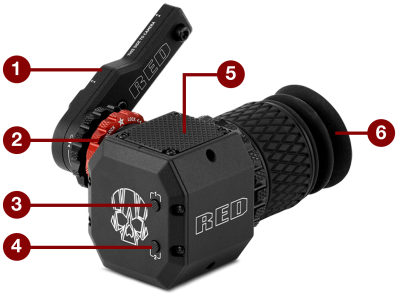

Figure: RED EVF DSMC2
|
# |
Caractéristique |
Description |
|---|---|---|
|
1 |
Monture DSMC2 RED EVF |
La monture DSMC2 RED EVF. NE PAS serrer trop la bague de serrage noire du connecteur EVF. L'EVF est conçu pour autoriser un mouvement de rotation même lorsque la bague de serrage est complètement vissée. |
|
2 |
Connecteur EVF1 |
Interconnexion propriétaire pour l'alimentation et la vidéo numérique entre l'EVF et les dispositifs RED. Le brochage n'est pas publié ; il est compatible avec les câbles LEMO EVF/LCD RED. |
|
3 |
Touche 1 |
Touche programmable Magnify: Toggle (agrandissement : activation ou désactivation) |
|
4 |
Touche 2 |
Touche programmable Exposure Check: Toggle (vérification de l'exposition : activation ou désactivation) |
|
5 |
Point de fixation |
Point de fixation pour la plaque de fixation du DSMC2 RED EVF (supérieur) |
|
6 |
Bloc optique modulaire DSMC2 RED EVF |
Entièrement revêtu avec un champ de vision supérieur à 32° |
- Non visible. Illustré avec la monture DSMC2 RED EVF installée.
