Genlock

NOTE: L'utilisation du signal genlock nécessite une extension de base DSMC2, une extension d'E/S V-Lock DSMC2, une extension Jetpack DSMC2, une extension Jetpack-SDI DSMC2 ou une extension REDVOLT DSMC2. Pour plus d'informations, veuillez consulter la section Connecteurs d'entrées/sorties.

Le verrouillage de la sortie sur un signal généré en externe (Genlock) est un signal à trois niveaux, utilisé pour synchroniser les systèmes audio et vidéo. Le genlock s'appuie sur les standards SMPTE 296M et 274M. Il existe deux (2) modes de synchronisation importants pour le genlock :

• Monitor Sync
• Sensor Sync

Monitor Sync

NOTE: L'utilisation du signal genlock nécessite une extension de base DSMC2, une extension d'E/S V-Lock DSMC2, une extension Jetpack DSMC2, une extension Jetpack-SDI DSMC2 ou une extension REDVOLT DSMC2. Pour plus d'informations, veuillez consulter la section Connecteurs d'entrées/sorties.

Le mode Monitor Sync est utilisé lorsqu'un signal genlock entrant est compatible avec la fréquence de sortie du moniteur. Le mode Monitor Sync est utilisable même si la caméra utilise une autre forme de synchronisation pour synchroniser le capteur de la caméra.

1. Branchez le dispositif de genlock à la caméra :
   • Extension de base DSMC2, extension d'E/S V-Lock DSMC2, extension Jetpack DSMC2 ou extension Jetpack-SDI DSMC2 : connectez le port SYNC (00B) de l'extension au dispositif (BNC vert) à l'aide d'un câble de synchronisation triple BNC vers LEMO 00.
   • Extension REDVOLT DSMC2 : connectez le port GENLOCK de l'extension au dispositif à l'aide d'un câble BNC 75 ohms.
2. Définissez la fréquence de la sortie HD-SDI output (sélectionnez Auto pour adapter automatiquement la sortie HD-SDI à la base temporelle actuelle du projet). Pour plus d'informations, veuillez consulter la section Fréquence.

   Le mode Monitor Sync est automatiquement utilisé lorsqu'un signal genlock entrant est compatible avec la fréquence de sortie du moniteur. Lorsque le mode Monitor Sync est utilisé, le témoin GEN de la Barre d'état inférieure s'allume en vert.

Câble nécessaire

• Extension de base DSMC2, extension d'E/S V-Lock DSMC2, extension Jetpack DSMC2 ou extension Jetpack-SDI DSMC2 : 790-0154, triple BNC vers LEMO 00
• Extension REDVOLT DSMC2 : câble BNC 75 ohms (comme le câble RED HD-SDI, réf. 790-0341)

Sensor Sync

NOTE: L'utilisation du signal genlock nécessite une extension de base DSMC2, une extension d'E/S V-Lock DSMC2, une extension Jetpack DSMC2, une extension Jetpack-SDI DSMC2 ou une extension REDVOLT DSMC2. Pour plus d'informations, veuillez consulter la section Connecteurs d'entrées/sorties.

NOTE: Le mode HDRX^® n'est pas disponible lorsque la synchronisation du capteur (mode Sensor Sync) avec le genlock est activée.

La synchronisation du capteur se fait lorsqu'un signal genlock entrant est compatible avec la fréquence de sortie du moniteur, la base temporelle du projet ou la fréquence d'enregistrement d'images. En mode Sensor Sync, le timing du capteur est verrouillé sur le signal genlock. Le mode Sensor Sync nécessite les paramètres de synchronisation suivants :

Pour configurer et activer le mode Sensor Sync, suivez les instructions ci-après :

1. Branchez le dispositif de genlock à la caméra :
   • Extension de base DSMC2, extension d'E/S V-Lock DSMC2, extension Jetpack DSMC2 ou extension Jetpack-SDI DSMC2 : connectez le port SYNC (00B) de l'extension au dispositif (BNC vert) à l'aide d'un câble de synchronisation triple BNC vers LEMO 00.
   • Extension REDVOLT DSMC2 : connectez le port GENLOCK de l'extension au dispositif à l'aide d'un câble BNC 75 ohms.
2. Allez dans Menu > Settings > Setup > GPIO/Sync > Sync.
3. Sélectionnez Genlock dans le menu déroulant Sensor Sync Mode.

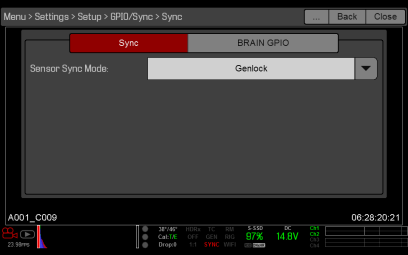

   Figure: Paramètres de synchronisation

4. Définissez la fréquence de la sortie HD-SDI output (sélectionnez Auto pour adapter automatiquement la sortie HD-SDI à la base temporelle actuelle du projet). Pour plus d'informations, veuillez consulter la section Fréquence.

   Le témoin GEN de la Barre d'état inférieure devient vert lorsqu'un signal genlock compatible est présent et que le genlock est activé. Le témoin SYNC de la Barre d'état inférieure devient vert lorsque le mode Sensor Sync est utilisé.

Câble nécessaire

• Extension de base DSMC2, extension d'E/S V-Lock DSMC2, extension Jetpack DSMC2 ou extension Jetpack-SDI DSMC2 : 790-0154, triple BNC vers LEMO 00
• Extension REDVOLT DSMC2 : câble BNC 75 ohms (comme le câble RED HD-SDI, réf. 790-0341)
