Режим Image Pipeline

Для настройки конвейера обработки изображений перейдите в Menu > Image > Image Pipeline.

Параметры режима Image Pipeline

Камера может обрабатывать изображение двумя (2) разными способами. В каждом режиме изменяются подменю, доступные в меню «Image».

• Legacy: в режиме Legacy в камере используются такие же параметры цвета, что и в микропрограмме версии 6.3. Включаются меню «Color», «Gain», «Curves» и «LGG».
• IPP2: Image Processing Pipeline 2 (IPP2) — это новый конвейер обработки изображений, который появился в версии 6.4 микропрограммы. В IPP2 камера использует REDWideGamutRGB — цветовое пространство, разработанное для охвата всех цветов, которые может создать камера RED без отсечения. Затем камера кодирует изображение, используя кривую гамма-распределения Log3G10, которая предотвращает отсечение. Использование цветового пространства и кривой гамма-распределения позволяет оценивать и изменять цвет во время постпродакшна, вместо выполнения данных операций на камере. После выбора режима IPP2 появляется меню «CDL» и скрываются меню «Color», «Gain», «Curves» и «LGG» (поскольку они используются для грейдинга).

Режим Legacy

Для использования режима Legacy выполните следующие действия:

1. Перейдите в Menu > Image > Image Pipeline > Options.
2. В раскрывающемся меню Mode выберите Legacy.
3. Нажмите кнопку OK.

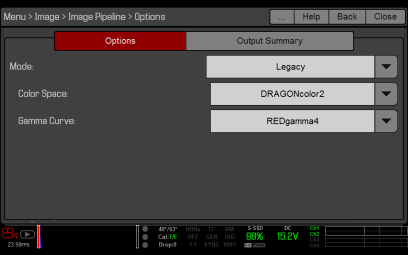

   Рисунок Режим Legacy

4. В раскрывающемся меню Color Space выберите цветовое пространство.
5. В раскрывающемся меню Gamma Curve выберите кривую гамма-распределения.
6. Информация о применении таблицы 3D LUT представлена в разделе Меню «3D LUT».

Режим IPP2

Для использования режима IPP2 выполните следующие действия:

1. Перейдите в Menu > Image > Image Pipeline > Options.
2. В раскрывающемся меню Mode выберите IPP2. При использовании режима IPP2 цветовым пространством и кривой гамма-распределения всегда будут REDWideGamutRGB и Log3G10 соответственно.
3. Нажмите кнопку OK.

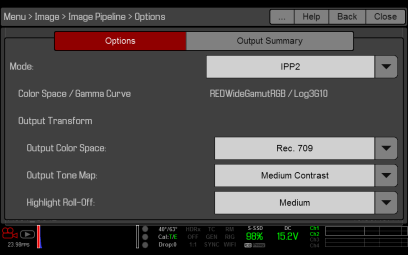

   Рисунок Режим IPP2

4. Информация о применении таблицы 3D LUT представлена в разделе Меню «3D LUT».
5. В раскрывающемся меню Output Color Space выберите цветовое пространство.
6. В раскрывающемся меню Output Tone Map выберите настройку контрастности.
7. В раскрывающемся меню Highlight Roll-Off выберите параметр света.

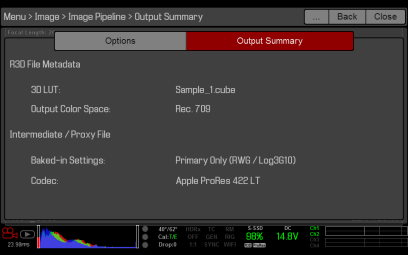

Меню «Output Summary»

Меню «Output Summary» является сугубо информационным, в котором отображаются сведения о том, какая информация об изображении применяется к файлам R3D и Proxy. Для просмотра сводной информации перейдите в Menu > Image > Image Pipeline > Output Summary.

Метаданные файла R3D

• N/A: отображается, если камера не настроена для записи в файлы R3D. Информация о включении/отключении записи в файлы R3D представлена в разделе Выбор формата файла для записи.
• 3D LUT: к файлу применяется имя 3D LUT. Если LUT не применяется, на дисплее отображается надпись [NONE].
• Output Color Space: применимо только для режима IPP2. Имя выходного цветового пространства можно выбрать на вкладке «Options».

Промежуточный файл/файл Proxy

• N/A: отображается, если камера не настроена для записи в файлы Apple^® ProRes или Avid DNxHD/HR. Информация о включении/отключении записи в эти форматы файлов представлена в разделе Выбор формата файла для записи.
• Baked-in Settings: настройки изображения, которые окончательно закодированы (интегрированы) в записанный файл. Информация о выборе этих настроек представлена в разделе Выбор формата файла для записи.
• Codec: выбранный кодек. Информация о выборе кодеков представлена в разделе Выбор формата файла для записи.
