Image Pipeline（图像流水线）

如需设定 image pipeline，请前往 Menu > Image > Image Pipeline。

Image Pipeline 模式选项

摄影机可提供两 (2) 种不同的图像处理方法。 每个模式都会更改 “Image” 菜单中可用的子菜单。

• Legacy：在 Legacy 模式下，摄影机提供与固件 6.3 版本相同的颜色选项。 启用 Color、Gain、Curves 与 LGG 菜单。
• IPP2：图像处理流水线 2 (IPP2) 是全新的图像处理流水线，从 6.4 版本的固件开始可用。 在 IPP2 中，摄影机应用了 REDWideGamutRGB，这是一个色彩空间，设计用于包含 RED 摄影机在不剪裁的情况下可以生成的所有颜色。 之后摄影机使用 Log3G10（一种防止剪辑的伽马曲线）对图像进行编码。 使用此色彩空间和伽马曲线，就可以将颜色的校验和调整工作放在后期制作中，而不是在摄影机内。 选择 IPP2 可启用 CDL 菜单，并隐藏 Color、Gain、Curves 和 LGG 菜单（因为它们是用于校验的）。

Legacy 模式

要使用 Legacy 模式，请按照以下说明进行操作：

1. 前往 Menu > Image > Image Pipeline > Options。
2. 从 Mode 下拉菜单中选择 Legacy。
3. 选择 OK。

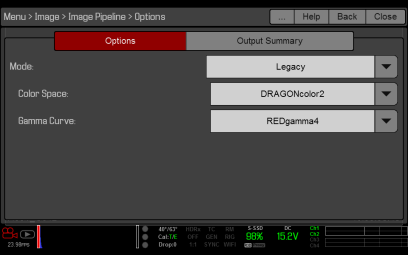

   Figure: Legacy 模式

4. 从 Color Space 下拉菜单中选择色彩空间。
5. 从 Gamma Curve 下拉菜单中选择伽马曲线。
6. 如果要应用 3D LUT，请前往3D LUT。

IPP2 模式

要使用 IPP2 模式，请按照以下说明进行操作：

1. 前往 Menu > Image > Image Pipeline > Options。
2. 从 Mode 下拉菜单中选择 IPP2。 如使用 IPP2，色彩空间和伽马曲线分别始终为 REDWideGamutRGB 和 Log3G10。
3. 选择 OK。

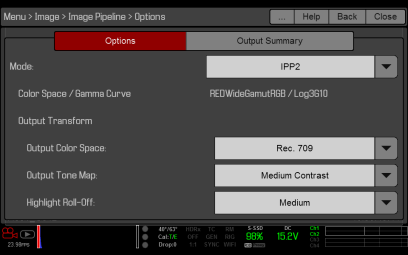

   Figure: IPP2 模式

4. 如果要应用 3D LUT，请前往3D LUT。
5. 从 Output Color Space 下拉菜单中选择色彩空间。
6. 从 Output Tone Map 下拉菜单中选择对比度设置。
7. 从 Highlight Roll-Off下拉菜单中选择高亮选项。

Output Summary

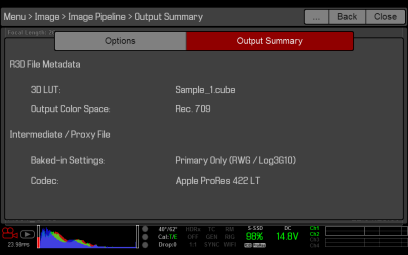

“Output Summary”菜单是一个纯信息菜单，它会显示 R3D 文件和代理文件中应用的图像信息。 要查看输出摘要，前往 Menu > Image > Image Pipeline > Output Summary。

R3D 文件元数据

• N/A：在摄影机未设置为录制 R3D 文件时显示。 要启用/禁用录制到 R3D，请前往选择录制文件格式。
• 3D LUT：应用于文件的 3D LUT 名称。 如果没有应用 LUT，屏幕显示 [NONE]。
• Output Color Space：仅适用于 IPP2 模式。 在 “Options” 选项卡上选择的输出色彩空间的名称。

中间/代理文件

• N/A：在摄影机未设置为录制 Apple^® ProRes 或 Avid DNxHD/HR 文件时显示。 要启用/禁用录制到这些文件，请前往选择录制文件格式。
• Baked-in Settings：被不可逆地编码（烧入）到录制文件中的图像设置。 如要选择这些设置，请转到 选择录制文件格式。
• Codec：选定的编解码器。 要选择编解码器，请前往选择录制文件格式。
