Genlock（同步锁相）

NOTE: 使用同步锁相需要 DSMC2 基础扩展器、DSMC2 V-Lock I/O 扩展器、DSMC2 Jetpack 扩展器、DSMC2 Jetpack-SDI 扩展器或 DSMC2 REDVOLT 扩展器。要了解更多信息，请前往 输入/输出连接器。

发生器锁定（同步锁相）是用于同步视频和音频系统的三电平信号。同步锁相基于 SMPTE 296M 和 274M。有两 (2) 个重要的同步锁相同步模式：

• 监视器同步
• 传感器同步

监视器同步

NOTE: 使用同步锁相需要 DSMC2 基础扩展器、DSMC2 V-Lock I/O 扩展器、DSMC2 Jetpack 扩展器、DSMC2 Jetpack-SDI 扩展器或 DSMC2 REDVOLT 扩展器。要了解更多信息，请前往 输入/输出连接器。

当正在进入的同步锁相信号与监视器输出频率兼容时，监视器同步。即使摄影机正在使用另一种形式的同步来同步摄影机传感器，也可以实现监视器同步。

1. 将同步锁相设备连接到摄影机：
   • DSMC2基础扩展器、DSMC2 V-Lock I/O扩展器、DSMC2 Jetpack 扩展器或 DSMC2 Jetpack-SDI 扩展器：使用 3BNC-to-00 LEMO 同步电缆将扩展器上的 SYNC 端口 (00B) 连接到设备（绿色 BNC）。
   • DSMC2 REDVOLT 扩展器：使用 75 欧姆 BNC 电缆将扩展器上的同步锁相连接到设备。
2. 设置 HD-SDI 输出频率（选择 AutoHD-SDI 输出端将自动与当前项目时基相匹配）。要了解更多信息，请前往 频率。

   当正在进入的同步锁相信号与监视器输出频率兼容时，监视器自动实现同步。如果实现了监视器的同步，则下部状态行中的 GEN 指示灯发出绿色光。

所需电缆

• DSMC2 基础扩展器、DSMC2 V-Lock I/O扩展器、DSMC2 Jetpack扩展器或 DSMC2 Jetpack-SDI 扩展器：790-0154、3BNC-to-00 LEMO
• DSMC2 REDVOLT扩展器：75 欧姆 BNC 电缆（如：RED HD-SDI 电缆、P / N 790-0341）

传感器同步

NOTE: 使用同步锁相需要 DSMC2 基础扩展器、DSMC2 V-Lock I/O 扩展器、DSMC2 Jetpack 扩展器、DSMC2 Jetpack-SDI 扩展器或 DSMC2 REDVOLT 扩展器。要了解更多信息，请前往 输入/输出连接器。

NOTE: 当同步锁相传感器同步禁用时，HDRX^® 不可用。

当同步锁相信号与监视器输出频率、项目时基和录制帧速率兼容时，实现传感器同步。在传感器同步模式中，传感器定时被锁定到同步锁相信号。传感器同步需要以下同步设置：

要设置并启用传感器同步模式，请按照以下说明进行操作：

1. 将同步锁相设备连接到摄影机：
   • DSMC2基础扩展器、DSMC2 V-Lock I/O扩展器、DSMC2 Jetpack 扩展器或 DSMC2 Jetpack-SDI 扩展器：使用 3BNC-to-00 LEMO 同步电缆将扩展器上的 SYNC 端口 (00B) 连接到设备（绿色 BNC）。
   • DSMC2 REDVOLT 扩展器：使用 75 欧姆 BNC 电缆将扩展器上的同步锁相连接到设备。
2. 前往 Menu > Settings > Setup > GPIO/Sync > Sync.
3. 从 Sensor Sync Mode 下拉菜单中选择Genlock。

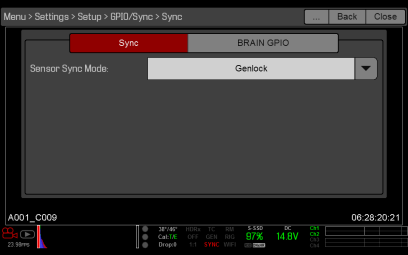

   Figure: 同步设置

4. 设置 HD-SDI 输出频率（选择 AutoHD-SDI 输出端将自动与当前项目时基相匹配）。要了解更多信息，请前往 频率。

   当存在兼容的同步锁相信号并同步锁相被禁用时，则下部状态行中的 GEN 指示灯会变为绿色。当传感器同步完成时，在下部状态行中的SYNC指示灯会变为绿色。

所需电缆

• DSMC2 基础扩展器、DSMC2 V-Lock I/O扩展器、DSMC2 Jetpack扩展器或 DSMC2 Jetpack-SDI 扩展器：790-0154、3BNC-to-00 LEMO
• DSMC2 REDVOLT扩展器：75 欧姆 BNC 电缆（如：RED HD-SDI 电缆、P / N 790-0341）
