Austauschbares OLPF-System
WARNING: Lesen Sie diese Anweisungen vor dem Entfernen oder Anbringen eines OLPF sorgfältig und vollständig. Beschädigungen des OLPF-Moduls, der Kamera oder des Sensors aufgrund unsachgemäßer Handhabung sind nicht in der Garantie enthalten.
WARNING: Sobald ein austauschbarer OLPF von der Kamera entfernt wird, liegt der Sensor frei. Eine unsachgemäße Handhabung der OLPF-Module oder der Kamera während dieses Vorgangs könnte das Anbringen beeinträchtigen oder irreparable Schäden an der Kamera oder am Sensor verursachen.
WARNING: Achten Sie darauf, dass KEIN Schmutz in den optischen Resonator gelangt.
WARNING: Dieser Vorgang trifft NUR auf Kameras mit DRAGON Sensor zu, die mit dem auswechselbaren DSMC OLPF-System kompatibel sind.
WARNING: Verwenden Sie ausschließlich DSMC OLPFs. Verwenden Sie KEINE DSMC2 OLPFs. Setzen Sie sich für jegliche Fragen bezüglich der OLPF-Kompatibilität mit Ihrer Bomb Squad-Vertretung in Verbindung.
Auswechseln eines austauschbaren OLPF.
REQUIRED TOOL(S): T20 TORX-Schraubendreher
- Schalten Sie die Kamera aus.
- Entfernen Sie jegliche Module, Kabel und anderes Zubehör, die den Vorgang beeinträchtigen könnten.

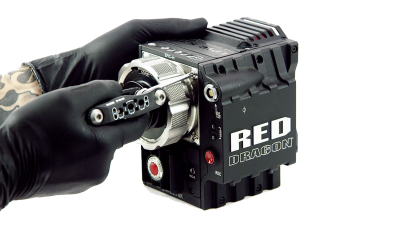

- Lösen Sie die vier (4) M4x0,7 x 8 Schrauben des Objektivaufsatzes über Kreuz („X”-Muster) mit einem T20 TORX-Schraubendreher und entfernen Sie sie.
NOTE: Einige Objektivaufsätze weisen unverlierbare Schrauben auf, die sich nicht entfernen lassen.
NOTE: Zum Entfernen der Schrauben ist möglicherweise ein T20 TORX-Schraubendreher mit langem Griff und zusätzlichem Hebel erforderlich.
- Entfernen Sie den Objektivaufsatz.
Figure: Entfernen Sie den Objektivaufsatz
- Verwenden Sie ein feuchtes, fusselfreies Tuch, um den Bereich um den Objektivaufsatz und das OLPF-Modul herum vorsichtig abzuwischen. Entfernen Sie soviel Staub und Schmutz wie möglich.

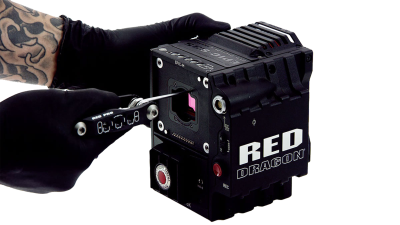

- Entfernen Sie die vier (4) M2x0,4 x 4 mm Schrauben des OLPF-Moduls (T/N 600-0224) über Kreuz („X”-Muster) mit einem T6 TORX-Schraubendreher.
Figure: Entfernen Sie die Schrauben des OLPF-Moduls

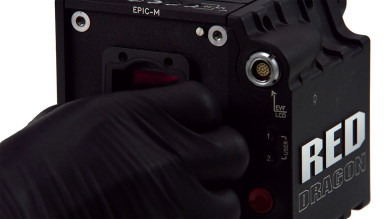

- Entfernen Sie das OLPF-Modul und legen Sie es in dessen Schutzetui.
Figure: Entfernen Sie das OLPF-Modul

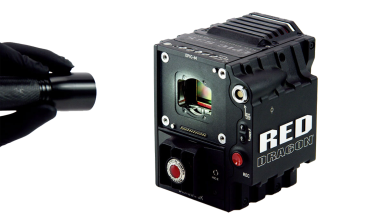

- Verwenden Sie eine LED-Lampe, um sicherzustellen, dass der optische Resonator sauber und frei von Staub und Schmutz ist.
Figure: Stellen Sie sicher, dass der optische Resonator sauber und frei von Schmutz ist
- Stellen Sie sicher, dass das neue OLPF-Modul sauber und frei von Schmutz ist.
- Installieren Sie das neue OLPF-Modul direkt im optischen Resonator und halten Sie dabei die Vorderseite des OLPF-Moduls parallel zur Vorderseite der Kamera.
NOTE: Wenn Sie das OLPF-Modul schräg einführen, kann dies dazu führen, dass es nicht richtig sitzt.

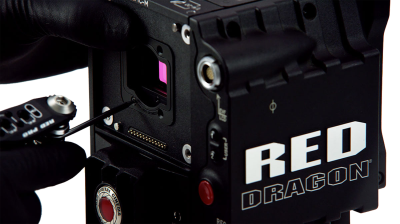

- Bringen Sie die vier (4) M2x0,4 x 4 mm Schrauben des OLPF-Moduls (T/N 600-0224) wieder an und ziehen Sie sie über Kreuz („X”-Muster) mit einem T6 TORX-Schraubendreher lose an. ZIEHEN SIE DIE SCHRAUBEN NICHT VOLLSTÄNDIG AN.
Figure: Bringen Sie Sie das OLPF-Modul und die Schrauben wieder an
- Ziehen Sie die vier (4) Schrauben des OLPF-Moduls über Kreuz („X”-Muster) mit einem T6 TORX-Schraubendreher vollständig an. Ziehen Sie sie NICHT auf mehr als 30 in-oz (0,49 Nm) an, da es sonst zu Beschädigungen kommen kann.
WARNING: ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST AN.

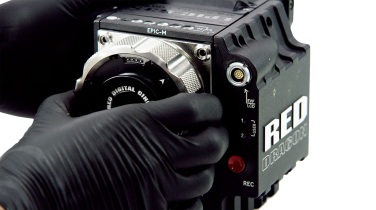

- Bringen Sie den Objektivaufsatz wieder an.
- Bringen Sie die vier (4) M4x0,7 x 8 mm Schrauben des Objektivaufsatzes wieder an und ziehen Sie sie über Kreuz („X”-Muster) mit einem T20 TORX-Schraubendreher lose an. ZIEHEN SIE DIE SCHRAUBEN NICHT VOLLSTÄNDIG AN.
NOTE: Einige Objektivaufsätze haben unverlierbare Schrauben, die sich nicht entfernen lassen.
- Ziehen Sie die vier (4) Schrauben des Objektivaufsatzes über Kreuz („X”-Muster) mit einem T20 TORX-Schraubendreher vollständig an. Ziehen Sie sie NICHT auf mehr als 350 in-oz (2,47 Nm) an, da es sonst zu Beschädigungen kommen kann.
WARNING: ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST AN.
Figure: Bringen Sie den Objektivaufsatz wieder an
- Schalten Sie die Kamera ein.

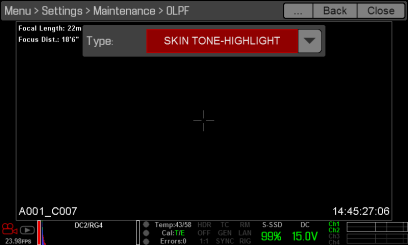

- Rufen Sie Menu > Settings > Maintenance > OLPF auf.
- Wählen Sie den angebrachten OLPF aus dem Dropdown-Menü Type aus.
IMPORTANT: Vergewissern Sie sich, dass Sie den richtigen OLPF-Typ aus dem Dropdown-Menü ausgewählt haben. Falls nicht der richtige OLPF-Typ ausgewählt ist, wirkt sich dies auf die Farbgenauigkeit aus. Nähere Informationen hierzu finden Sie unter OLPF.
Figure: Menü OLPF-Typ
Verifizieren Sie den angebrachten OLPF
Figure: OLPF-Typ-Label

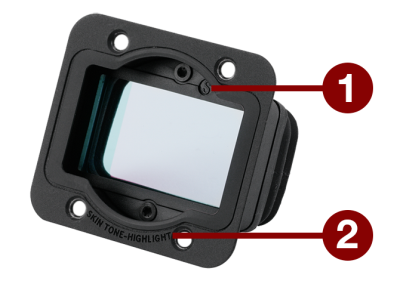

Sie können selbst bei angebrachtem Objektivaufsatz sehen, welcher auswechselbare DSMC OLPF installiert ist. Der OLPF-Typ ist an zwei (2) Stellen jedes auswechselbaren DSMC OLPF angegeben.
|
# |
Stelle bei der Montage |
Schild (Label) |
Sichtbar mit |
|---|---|---|---|
|
1 |
Oben innen |
Identifikationssymbol, z. B. (S) |
PL-Befestigungen |
|
2 |
Vorne unten |
OLPF-Typ |
Alle Befestigungen |
