Genlock
|
Dieser Abschnitt beinhaltet: |
„Generator Locking“ (kurz Genlock) ist ein Tri-Level-Synchronsignal, das zur Synchronisierung von Video- und Audiosystemen verwendet wird. Genlock basiert auf den HDTV-Standards SMPTE 296M und 274M. Es stehen zwei (2) wichtige Genlock-Synchronisationsmodi zur Verfügung:
- Monitor Sync
- Sensor Sync
NOTE: Damit Genlock richtig funktionieren kann, müssen bei den Kameras Firmware-Version, Projektzeitbasis und Aufzeichnungsbildrate übereinstimmen.
Monitor Sync
Der Monitor wird automatisch synchronisiert, wenn ein eingehendes Genlock-Signal mit der aktuellen Ausgangsfrequenz des Monitors kompatibel ist. Monitor Sync kann auch dann ausgeführt werden, wenn die Kamera eine andere Synchronisierungsmethode für die Synchronisierung des Kamerasensors verwendet.
- Genlock-Gerät an die Kamera anschließen:
- Verbinden Sie den SYNC-Port auf der Kamera mit dem Gerät (grüner BNC). Verwenden Sie hierzu ein 3BNC-to-00-Sync-Kabel von LEMO.
- Stellen Sie die Frequenz für den HD-SDI-Ausgang ein (wählen Sie Auto für den automatischen Abgleich des HD-SDI-Signals mit der aktuellen Projektzeitbasis). Nähere Informationen finden Sie unter Frequency.
Der Monitor wird automatisch synchronisiert, wenn ein eingehendes Genlock-Signal mit der aktuellen Ausgangsfrequenz des Monitors kompatibel ist. Wenn die Synchronisation des Monitors abgeschlossen ist, leuchtet die GEN-Anzeige in der Statuszeile im unteren Bereich grün.

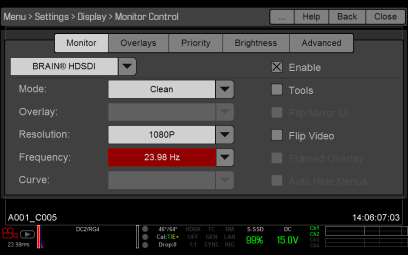

Figure: HD-SDI Ausgangsfrequenz
Erforderliche Kabel
- 790-0154: 3BNC-to-00-Sync-Kabel von LEMO
Sensor Sync
NOTE: HDRX® ist nicht verfügbar, wenn Genlock Sensor Sync aktiviert ist.
Der Sensor wird synchronisiert, wenn ein eingehendes Genlock-Signal mit der aktuellen Ausgangsfrequenz des Monitors, Projektzeitbasis und Aufzeichnungsbildrate kompatibel ist. Im Modus Sensor Sync wird das Sensor-Zeitsignal an das Genlock-Signal gekoppelt. Für den Modus Sensor Sync müssen die folgenden Einstellungen synchronisiert werden:
|
Einstellung |
Menüpfad |
|---|---|
|
Genlock-Signalfrequenz |
Nicht zutreffend; externes Genlock-Gerät |
|
HD-SDI-Ausgangsfrequenz des Monitors |
Menu > Settings > Display > Monitor Control |
|
Project Time Base (Projektzeitbasis) |
Menu > Settings > Project > Frame Rate |
|
Recording Frame Rate (Aufzeichnungsbildrate) |
Menu > Settings > Project > Frame Rate |
Zum Einstellen und Aktivieren des Sensor Sync Mode führen Sie die folgenden Anweisungen aus:
- Verbinden Sie den SYNC-Port auf der Kamera mit dem Gerät (grüner BNC). Verwenden Sie hierzu ein 3BNC-to-00-Sync-Kabel von LEMO.
- Gehen Sie zu Menu > Settings > Setup > GPIO/Sync > Sync.
- Wählen Sie Genlock aus dem Dropdown-Menü Sensor Sync Mode.
- Wählen Sie BRAIN aus dem Dropdown-Menü Genlock Source.

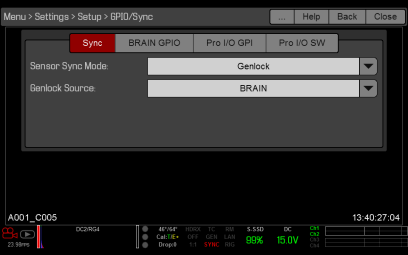

Figure: Sync Settings
- Stellen Sie die Frequenz für den HD-SDI-Ausgang ein (wählen Sie Auto für den automatischen Abgleich des HD-SDI-Signals mit der aktuellen Projektzeitbasis). Nähere Informationen finden Sie unter Frequency.
Die GEN-Anzeige in der Statuszeile im unteren Bereich leuchtet grün, wenn ein kompatibles Signal vorhanden ist, und Genlock wird aktiviert. Die SYNC-Anzeige in der Statuszeile im unteren Bereich leuchtet grün, wenn der Sensor synchronisiert wurde.
Erforderliche Kabel
- 790-0154: 3BNC-to-00-Sync-Kabel von LEMO
