Einen Objektivaufsatz montieren

NOTE: Sie können den Objektivaufsatz vor Ort wechseln. RED empfiehlt jedoch, die Objektivaufsätze nur in einer staubfreien Umgebung zu wechseln.

REQUIRED TOOL(S): T20 TORX-Schraubendreher

1. Stellen Sie sicher, dass die Kamera ausgeschaltet ist, und entfernen Sie alle Zusatzgeräte oder Kabel, die bei der Montage stören könnten.
2. Überprüfen Sie die goldfarbenen elektrischen Kontaktstifte vorne an der Kamera sowie die goldfarbenen Kontaktflächen auf der Rückseite des Objektivaufsatzes, um sicherzustellen, dass diese frei von Staub und Schmutz sind.
3. Richten Sie den Objektivaufsatz vorne an der Kamera aus. Die Kontaktstifte der Kamera müssen an den Kontaktstiften des Objektivaufsatzes ausgerichtet sein.

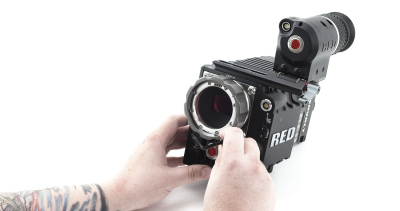

   Figure: Ausrichten der Kontaktstifte des Objektivaufsatzes

4. Beim Montieren der DSMC Mg PL Mount 2.0 drehen Sie den Sicherungsring leicht gegen den Uhrzeigersinn, so dass Sie die Schrauben des Objektivaufsatzes erreichen können.

   NOTE: Bei EPIC- und SCARLET-Kameras sind der DSMC Fan 2.0 (Bottom) und die DSMC Mg PL Mount 2.0 nicht von sich aus miteinander kompatibel, da das Lüftergitter verhindert, dass sich der Sicherungsring des Objektivaufsatzes dreht. Um diese Geräte zusammen zu benutzen, müssen die unteren Laschen mithilfe eines T8 TORX-Schraubendrehers vom Sicherungsring entfernt werden.

5. Bringen Sie die vier (4) M4x0,7 x 8 mm Schrauben des Objektivaufsatzes wieder an und ziehen Sie sie über Kreuz („X”-Muster) mit einem T20 TORX-Schraubendreher lose an.

   WARNING: ZIEHEN SIE DIE SCHRAUBEN NICHT VOLLSTÄNDIG AN.

   NOTE: Einige Objektivaufsätze weisen unverlierbare Schrauben auf, die sich nicht entfernen lassen.

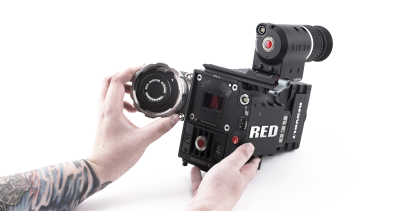

   Figure: Schrauben anziehen

6. Ziehen Sie die vier (4) Schrauben des Objektivaufsatzes gleichmäßig mit einem T20 TORX-Schraubendreher über Kreuz („X”-Muster) an. Ziehen Sie sie NICHT auf mehr als 350 in-oz (2,47 Nm) an, da es sonst zu Beschädigungen kommen kann.

   WARNING: ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST AN.

7. Nach der Montage könnte ein Hardware Rediscover oder ein Firmware-Upgrade erforderlich sein, insbesondere wenn Sie eine MOTION MOUNT installieren. Sollte eine MOTION MOUNT nicht erkannt werden, so können Sie auf das Motion Mount Menu nicht über Menu > Settings > Setup > Lens zugreifen. Um ein Hardware Rediscover durchzuführen, rufen Sie Menu > Settings > Maintenance > Rediscover auf. Das System muss nach dem Hardware Rediscover neu gestartet werden.

   NOTE: Wenn Sie Schrauben ersetzen müssen, wenden Sie sich bitte an Ihren Bomb Squad-Vertreter.
