BRAIN

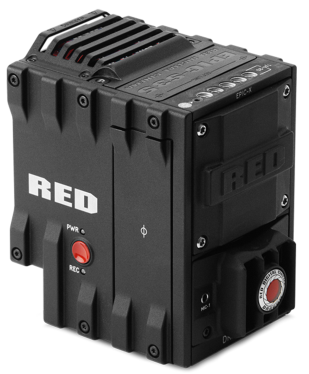

Figure: RED EPIC-X DRAGON BRAIN
El DSMC BRAIN® es el centro de procesamiento de imágenes del sistema de la cámara y apoya la energía, medios y otros módulos.
Control de BRAIN: Tecla PWR/REC
- Presione y mantenga completamente presionada la tecla PWR/REC por dos (2) segundos para encender/apagar.
- Cuando la cámara esté encendida, presione completamente y luego libere la tecla PWR/REC para alternar iniciar/detener la grabación.
LEDs (Diodos Emisores de Luz) BRAIN
Esta sección describe las funciones de los LED (Diodos Emisores de Luz) para la cámara.
|
LED (Diodo Emisor de Luz) |
Color/Parpadeando |
Descripción |
|---|---|---|
|
LED (Diodo Emisor de Luz) del Estado de Energía (PWR) |
Off |
No hay energía presente |
|
Verde |
Power presente; cámara encendida |
|
|
Ámbar parpadeando |
Power presente; 5 a 10 minutos disponibles de tiempo de batería |
|
|
Ámbar |
Power presente; cámara inicializando |
|
|
Rojo parpadeando |
Power presente; ≤5 minutos disponibles de tiempo de batería |
|
|
Rojo |
Power presente; cámara apagada |
|
|
Estado de Grabación (REC) del LED (Diodo Emisor de Luz) |
Apagado |
No hay medios presentes |
|
Verde |
Listo para grabar |
|
|
Ámbar |
Finalizando |
|
|
Rojo parpadeando (lento) |
Medios montados con >5% y ≤10% de espacio disponible en los medios |
|
|
Rojo parpadeando (rápido) |
Medios montados con 5% de espacio disponible en el medio |
|
|
Rojo |
Recording |
|
|
LED (Diodo Emisor de Luz) del Estado de Energía (PWR y LED (Diodo Emisor de Luz) de Estado de Grabación (REC) |
Ambos verdes parpadeando |
Actualización de firmware en progreso |
|
Ambos rojos parpadeando |
Error en la actualización del firmware |
