Sistema Intercambiable OLPF
WARNING: Lea estas instrucciones cuidadosa y completamente antes de remover o instalar un OLPF. El daño al módulo OLPF, cámara o sensor debido al manejo o uso impropio no está cubierto bajo la garantía.
WARNING: Una vez que un OLPF intercambiable es removido de la cámara, el sensor es expuesto. El manejo impropio de los módulos OLPF o de la cámara durante este procedimiento puede comprometer la instalación o causar daño irreparable a su cámara o sensor.
WARNING: NO permita que ningún polvo o residuos entren en la cavidad óptica.
WARNING: Este procedimiento es SOLAMENTE aplicable a las cámaras de sensor DRAGON que sean compatibles con el sistema Intercambiable OLPF DSMC.
WARNING: Use solamente los OLPF DSMC. NO use los OLPF DSMC2. Para cualquier pregunta acerca de la compatibilidad OLPF, por favor comuníquese con su representante Bomb Squad.
Intercambie un OLPF Intercambiable
REQUIRED TOOL(S): Desarmador T20 TORX
- Apague la cámara.
- Quite cualesquier módulos, cables u otros accesorios que puedan interferir con las operaciones.
- Afloje y quite los cuatro (4) tornillos M4x0.7 x 8 mm de la montura de la lente en un patrón cruzado (patrón "X") usando un desarmador T20 TORX.
NOTE: Algunas monturas de lentes tienen tornillos cautivos que no son removibles.
NOTE: La remoción de tornillos puede requerir un desarmador de mango largo T20 TORX y palanca adicional.
- Retire la montura de la lente.

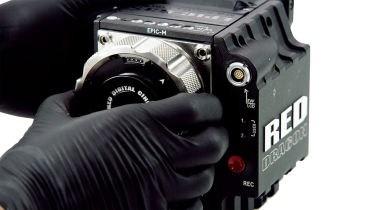

Figure: Retire la Montura de la Lente
- Use un trapo húmedo, libre de pelusa para limpiar suavemente el área alrededor de la montura de la lente y del módulo OLPF. Quite tanto polvo y residuos como sea posible.
- Quite los cuatro (4) tornillos M2x0.4 x 4 mm del módulo OLPF (P/N 600-0224) en un patrón cruzado (patrón "X") usando un desarmador T6 TORX.

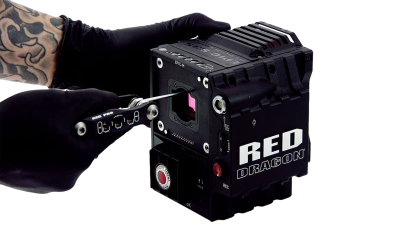

Figure: Quite los Tornillos del Módulo OLPF
- Quite el Módulo OLPF y colóquelo en su caja protectora.

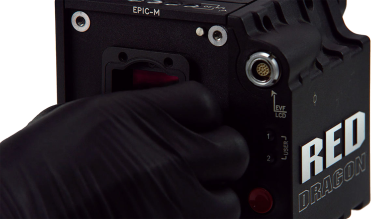

Figure: Quite el Módulo OLPF
- Use una luz LED para asegurar que la cavidad óptica esté limpia y libre de polvo o residuos.

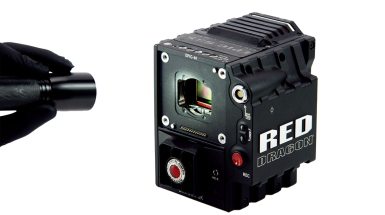

Figure: Asegúrese de que la Cavidad Óptica Esté Limpia y Libre de Residuos
- Asegúrese de que el nuevo módulo OLPF esté limpio y libre de residuos.
- Instale el nuevo módulo OLPF directamente en la cavidad óptica, manteniendo la cara frontal del módulo OLPF paralela al frente de la cámara.
NOTE: Insertar el módulo OLPF en un ángulo puede causar que no se asiente apropiadamente.
- Vuelva a colocar y apriete sin mucha rigidez los cuatro (4) tornillos M2x0.4 x 4 mm del módulo OLPF (P/N 600-0224) en un patrón cruzado (patrón "X") usando un desarmador T6 TORX. NO APRIETE CON MUCHA FUERZA.

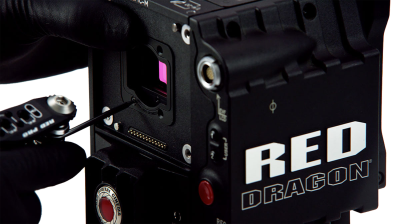

Figure: Vuelva a colocar el Módulo OLPF y los Tornillos
- Apriete completamente los cuatro (4) tornillos del módulo OLPF en un patrón cruzado (patrón "X") usando un desarmador T6 TORX. NO exceda 30 pulgadas-onzas, o puede ocurrir daño.
WARNING: NO APRIETE EXCESIVAMENTE.
- Vuelva a colocar la montura de la lente.
- Vuelva a colocar y apriete sin mucha rigidez los cuatro (4) tornillos M4x0.7 x 8 mm de la montura de la lente en un patrón cruzado (patrón "X") usando un desarmador T20 TORX. NO APRIETE CON MUCHA FUERZA.
NOTE: Algunas monturas de lentes tienen tornillos cautivos que no son removibles.
- Apriete completamente los cuatro (4) tornillos de la montura de la lente en un patrón cruzado (patrón "X") usando un desarmador T20 TORX. NO exceda 350 pulgadas-onzas, o puede ocurrir daño.
WARNING: NO APRIETE EXCESIVAMENTE.

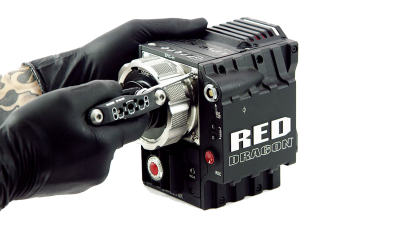

Figure: Reemplace la Montura de la Lente
- Encienda la cámara.
- Vaya a Menu > Settings > Maintenance > OLPF.
- Select (Seleccione) el OLPF instalado desde el menú desplegable Type.
IMPORTANT: Asegúrese de que el tipo correcto de OLPF sea seleccionado del menú desplegable. El no seleccionar el tipo correcto de OLPF afectará la exactitud del color. Para mayor información, vaya a OLPF.

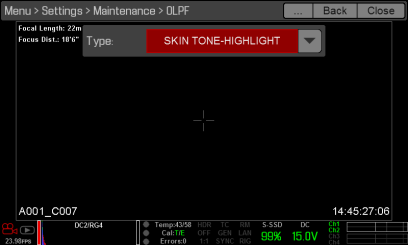

Figure: OLPF Type Menu
Verifique el OLPF Instalado

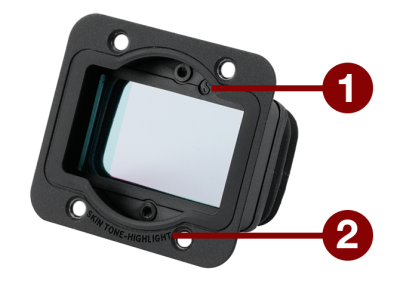

Figure: Etiquetas OLPF Type
Usted puede ver cuál OLPF DSMC intercambiable esté instalado aún cuando una montura de lente esté unida. El tipo de OLPF está etiquetado en dos (2) ubicaciones en cada OLPF DSMC intercambiable.
|
# |
Ubicación en el Ensamblaje |
Etiqueta |
Visible Con |
|---|---|---|---|
|
1 |
Parte superior adentro |
Símbolo identificador, tal como (S) |
Montajes PL |
|
2 |
Frente parte de abajo |
Tipo OLPF |
All (Todas) las monturas |
