Ajustar Configuración stereo/3D

Esta sección describe los procedimientos básicos para conectar dos (2) cámaras en una configuración Maestro/Esclavo para operación 3D.

NOTE: Al proporcionar las señales a un Procesador de Imagen Estéreo (SiP) para verificar la alineación 3D, ajuste la salida del monitor HD-SDI en ambas cámaras para obtener la misma configuración de imágenes sobrepuestas.

NOTE: Para el funcionamiento correcto de genlock, las cámaras deben estar en la misma versión de firmware, y deben estar utilizando el mismo tiempo base de proyecto y la misma velocidad de grabación de recuadro.

Para establecer una configuración Estéreo/3D, siga las instrucciones abajo.

1. En ambas cámaras, ajuste el tiempo base del proyecto y la velocidad de grabación de recuadro.
2. En ambas cámaras, siga las instrucciones en Sincronización del Sensor para lograr el estado de sincronización del sensor (Sensor Sync).

   Los indicadores GEN y SYNC en la Fila Inferior de Estado se iluminan de color verde.

3. Siga las instrucciones en Configurar la Operación Maestro/Esclavo para ajustar las configuraciones de cámaras Maestro y Esclavo.
4. En ambas cámaras, siga las instrucciones en Ajuste el Reel Number, Camera ID, y la Posición de la Cámara para configurar los ajustes de los medios y la cámara.

Cables Requeridos

Utilice uno (1) por cámara:

• Cable de Sincronización 790-0154: 3BNC-a-00 LEMO

Utilice uno (1) por configuración:

• Cable Gig E Master/Slave (Maestro/Esclavo) 790-0163 de (4')

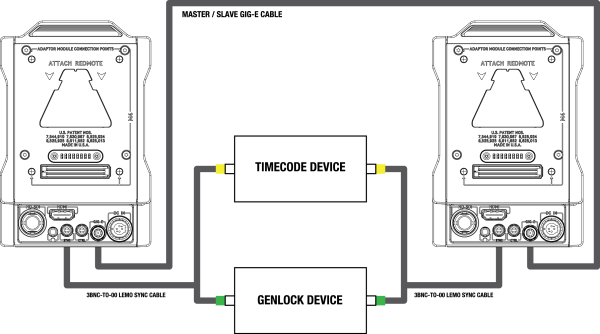

Ejemplo de Configuración 3D

El diagrama siguiente es un ejemplo de cómo configurar una configuración 3D.
