Timecode (Código de Tiempo)

El Código de Tiempo es una secuencia numérica basada en SMPTE12M que ayuda en la administración y sincronización del metraje y audio. El código de tiempo está integrado en archivos grabados RAWcomo metadatos y en metadatos HANC proporcionados por la salida de monitor HD-SDI. La cámara puede generar códigos de tiempo por si misma o puede recibir y sincronizarse al código de tiempo generado por una fuente externa.

El código de tiempo aparece en la esquina inferior derecha del Área de Acción en Vivo en la interfaz gráfica del usuario (GUI) y está integrado como metadatos. El código de tiempo está representado como una secuencia de ocho (8) dígitos (HH:MM:SS:FF), donde:

• HH: Horas
• MM: Minutos
• SS: Segundos
• FF: Recuadros

NOTE: El código de tiempo es más preciso y efectivo cuando se le acopla con genlock. Para mayor información, vaya a Genlock.

NOTE: La cámara no puede emitir código de tiempo generado internamente por si misma. Se requiere un Módulo Pro I/O o REDCAST^® para emitir código de tiempo generado por la cámara.

NOTE: Para mayor información sobre metadatos HANC, consulte Información de Metadatos HD-SDI HANC.

Para configurar el Código de Tiempo Interno

Para configurar y ajustar el código de tiempo generado por la cámara, siga las instrucciones abajo:

1. Vaya a Menu > Settings > Project > Timecode.
2. Seleccione el modo deseado de Timecode Display.
3. Ajuste Source a User Provided.
4. Use los controles adicionales para sincronizar el código de tiempo TOD con el RTC o configúrelo manualmente. De manera alterna, vaya a Menu > Media > Device > Format Media... Para ajustar el código de tiempo Edge manualmente.

   El indicadorTC en la Fila Inferior de Estado permanece en color gris cuando el código de tiempo interno está activado.

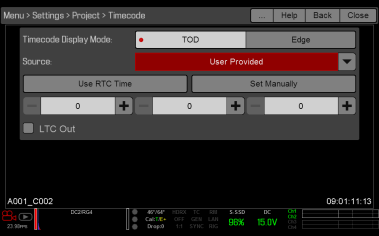

   Figure: Source: User Provided

5. Seleccione la casilla de verificaciónLTC Out para llevar a cabo una Salida de Código de Tiempo Lineal, si es aplicable.

Para Introducir un Código de Tiempo Externo

Para introducir código de tiempo generado por un dispositivo externo, siga las instrucciones abajo:

1. Conecte el generador de código de tiempo externo a la cámara:
   • Conecte el puerto SYNC (00B LEMO) en la cámara al dispositivo (BNC amarillo) utilizando un cable de sincronización 3BNC-a-00 LEMO.
2. Vaya a Menu > Settings > Project > Timecode.
3. Seleccione el modo deseado de Timecode Display.
4. Ajuste Source a External: BRAIN.

   El indicador TC en la Fila Inferior de Estado se vuelve verde cuando una fuente externa de código de tiempo está asegurada.

   NOTE: Cuando una fuente externa esta seleccionada pero no presente, el código de tiempo muestra los ajustes proporcionados por el usuario.

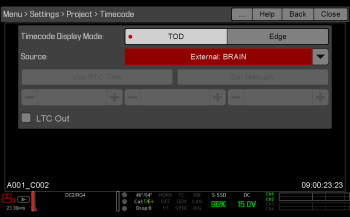

   Figure: Source: External

Cable Requerido

• Cable de Sincronización 790-0154: 3BNC-a-00 LEMO
