Modules adaptateurs

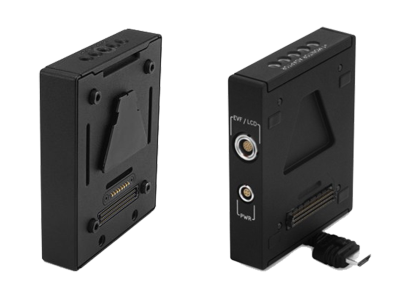

Figure: Adaptateur de modules (à gauche) et module Adaptateur +1 (à droite)
Les modules adaptateurs vous permettent de connecter d'autres modules à la caméra pour étendre ses fonctionnalités. Le module Adaptateur +1 fournit un port d'alimentation auxiliaire pour les accessoires ainsi qu'un port EVF/LCD supplémentaire pour le visionnage et la sortie sur un autre moniteur.
Les deux modules adaptateurs offrent également des points de fixation 1/4-20 (M6 x 1) supplémentaires sur le dessus à des fins de configuration. La plupart des modules nécessitent un Adaptateur de modules ou un module Adaptateur +1 pour pouvoir se connecter à votre caméra.
Pour plus d'informations, veuillez consulter la section Configuration de votre caméra.
WARNING: L'Adaptateur de modules n'est PAS compatible avec le module Adaptateur +1.
WARNING: Le module Adaptateur +1 n'est PAS compatible avec l'Adaptateur de modules.
WARNING: NE PAS utiliser le port EVF/LCD si un module d'E/S Pro est connecté à la caméra.
RED propose les modules adaptateurs suivants :
|
Élément |
Référence |
|---|---|
|
Adaptateur de modules |
720-0008 |
|
Module Adaptateur +11 |
720-0018 |
- Le module Adaptateur +1 nécessite que votre caméra dispose d'un micrologiciel version 4.08 ou supérieure.
Connexions du module Adaptateur +1

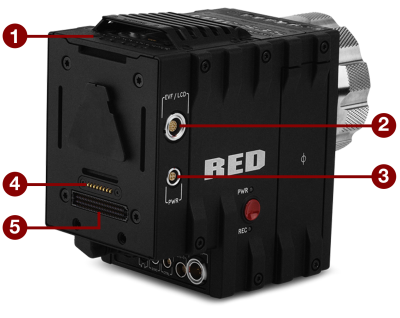

Figure: Module Adaptateur +1
|
# |
Connecteur |
Type du connecteur |
Fonction du connecteur |
|---|---|---|---|
|
1 |
Fixation |
Fixation 1/4-20 (M6 x 1) |
Supporte un équipement auxiliaire boulonné dessus |
|
2 |
EVF/LCD |
N/A |
Interconnexion propriétaire pour l'alimentation et la vidéo numérique entre la caméra et un EVF RED ou un écran LCD RED. Le brochage n'est pas publié |
|
3 |
Sortie d'alimentation auxiliaire (PWR) |
LEMO 0B 4 broches |
Fournit une alimentation de batterie pass-through non régulée de (+) 11,5 à 17 V ; connexion aux accessoires LEMO 2 broches au moyen du câble adaptateur 4 broches vers 2 broches RED ; courant permanent maximum de 2 A. |
|
4 |
Connecteur pour station d'accueil REDMOTE® |
Connecteur Pogo 8 broches |
Alimentation et support pour le REDMOTE |
|
5 |
Connecteur pour station d'accueil |
Connecteur SEARAY |
Assure l'alimentation et la communication avec les modules |
WARNING: NE PAS utiliser le port EVF/LCD du module Adaptateur +1 si un module d'E/S Pro est connecté à la caméra. Le module d'E/S Pro se substitue au port EVF/LCD et au port de sortie d'alimentation AUX lorsqu'il est connecté.
NOTE: Par défaut, la sortie d'alimentation auxiliaire est activé. Pour activer ou désactiver les paramètres d'alimentation, allez dans Menu > Power > Power Out > +1 PWR. Le dernier paramètre de sortie d'alimentation est sauvegardé jusqu'à la prochaine mise à niveau du micrologiciel ou réinitialisation aux paramètres d'usine.
Accessoires du module Adaptateur +1
Pour obtenir plus d'informations et la liste complète des câbles EVF/LCD et des câbles des autres accessoires, consultez la boutique en ligne RED Store.
|
Accessoire |
Type du connecteur |
Fonction du connecteur |
Référence |
|---|---|---|---|
|
Câble adaptateur 4 broches vers 2 broches1 |
0B 4 broches vers LEMO 0B 2 broches |
Permet d'alimenter les accessoires disposant de 2 broches |
790-0334 |
|
Adaptateur Micro HDMI vers HDMI2 |
Micro HDMI vers HDMI classique |
Connexion vidéo HDMI pour permettre le branchement d'EVF et d'écrans LCD auxiliaires sur la caméra |
N/A |
- Le câble adaptateur 4 broches vers 2 broches convertit la connexion d'alimentation 4 broches en une connexion LEMO femelle 2 broches, permettant le branchement d'accessoires utilisant 2 broches sur le module Adaptateur +1 ou sur le module d'E/S Pro.
- L'adaptateur Micro HDMI vers HDMI est amovible à chaud.
