Timecode (code temporel)

Un code temporel est une séquence numérique basée sur la norme SMPTE 12M, aidant à gérer et à synchroniser une séquence vidéo et une bande-son. Lors de l'enregistrement, le code temporel est intégré aux fichiers RAW sous forme de métadonnées et de métadonnées HANC fournies par la sortie moniteur HD-SDI. La caméra peut elle-même générer un code temporel ou bien recevoir et se synchroniser avec un code temporel généré par une source externe.

Le code temporel s'affiche dans le coin inférieur droit de la Zone de direct de l'interface utilisateur graphique (GUI) et il est intégré sous forme de métadonnées. Un code temporel est représenté par une séquence à huit (8) chiffres au format HH:MM:SS:TT :

• HH : heures
• MM : minutes
• SS : secondes
• TT : trames

NOTE: Un code temporel est plus précis et plus efficace lorsqu'il est couplé avec un signal de genlock. Pour plus d'informations, consultez la section Genlock.

NOTE: La caméra ne peut pas d'elle-même rediriger en sortie un code temporel généré en interne. Un module d'E/S Pro ou REDCAST^® est nécessaire pour rediriger en sortie un code temporel généré par la caméra.

NOTE: Pour plus d'informations sur les métadonnées HANC, consultez le guide HD-SDI HANC Metadata Information.

Configuration d'un code temporel interne

Pour définir et ajuster un code temporel généré par la caméra, suivez les instructions ci-après :

1. Allez dans Menu > Settings > Project > Timecode.
2. Sélectionnez le mode d'affichage du code temporel désiré.
3. Définissez le paramètre Source à la valeur User Provided.
4. Utilisez les commandes supplémentaires pour synchroniser le code temporel de type TOD avec l'horloge temps-réel (RTC) ou effectuez-le manuellement. Vous pouvez également aller dans Menu > Media > Device > Format Media... pour définir manuellement le code temporel de type Edge.

   Le témoin TC situé dans la Barre d'état inférieure reste gris lorsque le code temporel interne est activé.

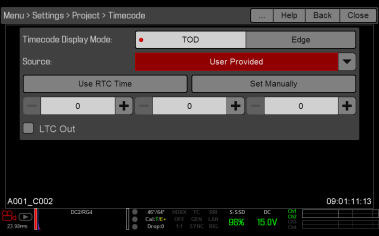

   Figure: Source: User Provided

5. Activez la case LTC Out pour obtenir le cas échéant un code temporel linéaire en sortie (Linear Timecode Out).

Utilisation d'un code temporel externe en entrée

Pour utiliser en entrée un code temporel généré par un dispositif externe, suivez les instructions ci-après :

1. Connectez le générateur de code temporel externe à la caméra :
   • Connectez le port SYNC (LEMO 00B) de la caméra au dispositif (BNC jaune) à l'aide d'un câble de synchronisation triple BNC vers LEMO 00.
2. Allez dans Menu > Settings > Project > Timecode.
3. Sélectionnez le mode d'affichage du code temporel désiré.
4. Définissez le paramètre Source à la valeur External: BRAIN.

   L'indicateur TC situé dans la Barre d'état inférieure devient vert en cas de synchronisation avec une source de code temporel externe.

   NOTE: Lorsqu'une source externe est sélectionnée mais absente, le code temporel affiche les paramètres User Provided.

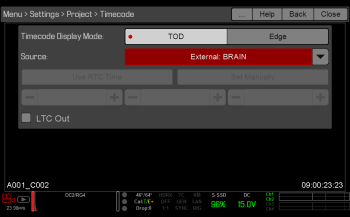

   Figure: Source: External

Câble nécessaire

• 790-0154 : câble de synchronisation triple BNC vers LEMO 00
