Display および電子ビューファインダー (EVF)
RED では、以下の Display および電子ビューファインダー (EVF) をご用意しております:
NOTE: RED は、各タイプのカメラにつき複数のマウント策をご提供します。
|
アイテム |
解像度 |
チルト式 |
旋回型 |
部品番号 |
|---|---|---|---|---|
|
DSMC2 RED Touch 7.0" LCD (Woven CF)1 |
1920 x 1136 |
合計: 180° 前方: 90° Back: 90 ° |
合計: 360° CW: 180 ° CCW: 180 ° |
730-0018 |
|
DSMC2 RED Touch 7.0" LCD (アルミニウム)1 |
1920 x 1136 |
合計: 180° 前方: 90° Back: 90 ° |
合計: 360° CW: 180 ° CCW: 180 ° |
730-0024 |
|
DSMC2 RED Touch 4.7" LCD1 |
1280 x 720 |
合計: 240° 前方: 90° Back: 150 ° |
旋回なし |
730-0019 |
|
RED Touch 5.0" LCD2 |
800 x 400 |
合計: 270° 前方: 180° Back: 90 ° |
合計: 360° CW: 180 ° CCW: 180 ° |
730-0008 |
|
RED Touch 7.0" LCD2, 3 |
1920 x 1136 |
合計: 180° 前方: 90° Back: 90 ° |
合計: 360° CW: 180 ° CCW: 180 ° |
730-0007 |
|
RED Touch 9.0" LCD2 |
1280 x 768 |
合計: 270° 前方: 180° Back: 90 ° |
合計: 360° CW: 180 ° CCW: 180 ° |
730-0011 |
|
RED PRO LCD 7"2 |
1024 x 600 |
チルトなし |
旋回なし |
730-0009 |
|
RED PRO Touch 7.0" LCD2 |
1920 × 1136 |
チルトなし |
旋回なし |
730-0025 |
|
DSMC2 RED EVF (OLED)2 |
1920 x 1080 |
該当なし |
該当なし |
730-0021 |
|
BOMB EVF® (LCOS)2 |
1280 x 784 |
該当なし |
該当なし |
730-0004 |
|
BOMB EVF (OLED)2 |
1280 x 1024 |
該当なし |
該当なし |
730-0010 |
- 本ディスプレイを EPIC もしくは SCARLET カメラで使用する場合、DSMC2 LEMO アダプター B が必要です。
- 本ディスプレイを DSMC2 カメラで使用する場合、DSMC2 LEMO アダプター A が必要です。
- RED Touch 7.0" LCD を使用するには、カメラに v5.2.38 以降のファームウェアが入っている必要があります。
LCD および EVF ユーザーキーおよびデフォルトのアクションの完全なリストについては、デフォルトキー機能 を参照してください。
RED LCD

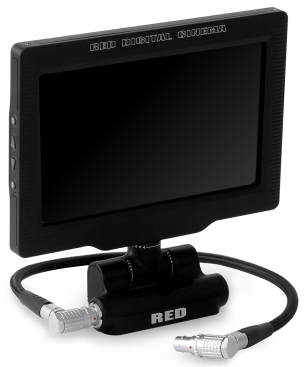

Figure: RED Touch 7.0" LCD
RED ディスプレイにはカメラの主要なパラメータが GUI として表示され、豊富なモニター設定を行うことができます。 RED タッチスクリーン ディスプレイでは、ジェスチャーを用いてメニューを操作したり、カメラのパラメータ調節ができます。 RED ディスプレイは 8 ビット RGB、4:4:4 プログレッシブスキャン、最大 1670 万色および、70% NTSC 色域に対応しています。
LCD の使用上の注意
WARNING: RED ディスプレイを取っ手にしてカメラを持ち上げたり、持ち運んだりしないでください。 RED ディスプレイを取っ手にしたことで生じたディスプレイやその他部品の破損は保証の対象外です。
WARNING: ディスプレイをカメラに取り付ける土台として、RED Touch LCD ベースのねじ状の穴を使わないでください。 これらのねじ状の穴を用いて生じた RED ディスプレイやその他部品の破損は保証の対象外です。
WARNING: 許容範囲を超えて LCD をチルトや旋回しようとしないでください。 このような不必要な力による RED ディスプレイやその他部品の破損は保証の対象外です。 ディスプレイのチルトおよび旋回の許容範囲について、詳しくは Display および電子ビューファインダー (EVF) を参照してください。
BOMB EVFs
Figure: BOMB EVF (OLED)
BOMB EVF (LCOS) および BOMB EVF (OLED) は、カメラの特別な表示ソリューションです。 BOMB EVF (LCOS) は高解像度で軽く、コンパクトなファインダーです。 The BOMB EVF (OLED) は OLED 技術を用いて、より深い黒色やより鮮明にイメージを映すことができます。
|
アイテム |
Contrast 比 |
視度範囲 |
|---|---|---|
|
BOMB EVF (LCOS)1 |
1000:1 標準 |
2.0 ～ –5.0.1 |
|
BOMB EVF (OLED)1 |
>10,000:1 標準 |
2.0 ～ –5.0.1 |
- これらディスプレイを DSMC2 カメラで使用する場合、DSMC2 LEMO アダプター A が必要です。
WARNING: BOMB EVF (OLED) の接眼レンズを太陽光に直接さらさないでください。 太陽光に長時間当て続けると EVF が傷む可能性があります。 使用していない時は、接眼レンズを太陽光に向けないようにしてください。 太陽光に長時間さらしたことで BOMB EVF (OLED) が痛んだ場合、保証の対象外です。
BOMB EVF の特長
|
# |
特長 |
説明 |
|---|---|---|
|
1 |
EVF コネクター |
Custom デジタルビデオおよび、カメラと RED EVF 間の power 相互接続 (ピン配列非公開) |
|
2 |
EVF タリー LED |
有効にすると、録画中に LED が赤く点灯します。詳しくは Indicator を参照してください。 |
|
3 |
キー 1 |
プログラム可能なキー 拡大: トグル |
|
4 |
キー 2 |
プログラム可能なキー 露出補正: トグル |
|
5 |
EyepieceHeater |
EVF が低い温度を検知した場合、内蔵の接眼レンズヒーターが自動で接眼レンズを温めます。 |
DSMC2 RED EVF
The DSMC2 RED EVF (OLED) は高解像度の電子ファインダーで、シングルビュアーモニタリングの理想的なソリューションです。 最新の OLED 技術搭載の本 EVF は、1080p OLED マイクロディスプレイと、30 ビット RGB カラー表示法採用の精度の良い色彩で、これまでにない閲覧体験をご提供します。 より本物に近い色彩や深みのある黒を、より大きな視野で RED のフッテージを体感してください。
OBSOLESCENCE OBSOLETE® の技術がベースにあるので、DSMC2 RED EVF (OLED) は WEAPON やSCARLET-W、RAVEN、EPIC、SCARLET カメラとの併用も可能です。 RED は、各タイプのカメラにつき複数のマウント策をご提供します。
WARNING: DSMC2 RED EVF (OLED) の接眼レンズを太陽光に直接さらさないでください。 太陽光に長時間当て続けると EVF が傷む可能性があります。 使用していない時は、接眼レンズを太陽光に向けないようにしてください。 太陽光に長時間さらしたことで DSMC2 RED EVF (OLED) が痛んだ場合、保証の対象外です。
NOTE: EVF コネクターの黒のテンションリングを締めすぎないでください。 EVF はテンションリングが完全に締まっている場合にも、回転できるよう設計されています。

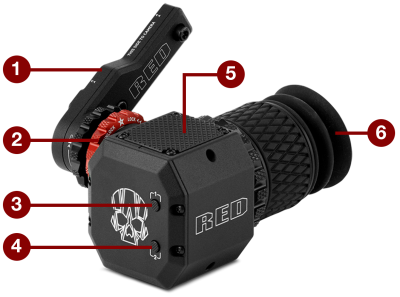

DSMC2 RED EVF の特長
Figure: DSMC2 RED EVF
|
# |
特長 |
説明 |
|---|---|---|
|
1 |
DSMC2 RED EVF マウント |
DSMC2 RED EVF マウント。 EVF コネクターの黒のテンションリングを締めすぎないでください。 EVF はテンションリングが完全に締まっている場合にも、回転できるよう設計されています。 |
|
2 |
EVF コネクター1 |
Custom デジタルビデオおよび、EVF とその他 RED 機器間の電源相互接続 (ピン配列非公開)、標準の RED EVF/LCD LEMO ケーブル対応。 |
|
3 |
キー 1 |
プログラム可能なキー 拡大: トグル |
|
4 |
キー 2 |
プログラム可能なキー 露出補正: トグル |
|
5 |
取り付け位置 (マウンティングポイント) |
DSMC2 RED EVF マウンティングプレート (上) の取り付け位置 |
|
6 |
DSMC2 RED EVF モジュラー光学ブロック |
32° 以上の視野かつ、完全なコーティング |
- 見えません。 DSMC2 RED EVF マウントが取り付けられた状態です。
