어댑터 모듈

현재 위치:

어댑터 모듈

모듈 어댑터(왼쪽) 및 +1 어댑터 모듈(오른쪽)

그림: 모듈 어댑터(왼쪽) 및 +1 어댑터 모듈(오른쪽)

어댑터 모듈을 사용하면 다른 모듈을 카메라에 연결해서 기능을 확장할 수 있습니다. +1 어댑터 모듈은 액세서리를 위한 보조 전원 포트를 제공하며 추가적인 모니터 보기와 출력을 위한 EVF/LCD 포트를 제공합니다.

또한 두 어댑터 모듈 모두 상단에 구성 지원을 위한 추가적인 1/4-20 장착 지점이 있습니다. 대부분의 모듈에는 카메라 부착을 위한 모듈 어댑터 또는 +1 어댑터 모듈이 필요합니다.

자세한 정보가 필요하면 카메라 구성로 이동하십시오.

경고: 모듈 어댑터는 +1 어댑터 모듈과 호환되지 않습니다.

경고: +1 어댑터 모듈은 모듈 어댑터와 호환되지 않습니다.

경고: Pro I/O 모듈이 카메라에 연결된 경우에는 EVF/LCD 포트를 사용하지 마십시오.

RED에서는 다음과 어댑터 모듈을 제공합니다.

품목	품목 번호
모듈 어댑터	720-0008
+1 어댑터 모듈¹	720-0018

+1 어댑터 모듈을 사용하려면 카메라에 펌웨어 v4.08 이상이 설치되어 있어야 합니다.

+1 어댑터 모듈 연결

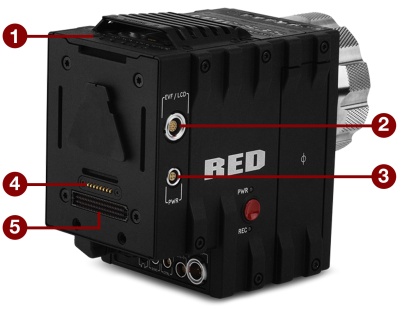

+1 어댑터 모듈

그림: +1 어댑터 모듈

#	커넥터	커넥터 유형	커넥터 기능
1	장착	1/4-20 장착	볼트 장착형 보조 장비 지원
2	EVF/LCD	해당 없음	맞춤형 디지털 비디오 및 카메라와 RED EVF 또는 RED LCD 간 전원 상호 연결; 핀아웃은 제공되지 않음
3	보조 전원 출력(PWR)	4-핀 0B LEMO	비규제(+) 11.5 ~ 17 V 배터리 패스스루 공급; RED 4-핀 - 2-핀 어댑터 케이블로 2-핀 LEMO 액세서리에 연결; 최대 지속 전류 2 A
4	REDMOTE^® 도크 커넥터	8-포인트 POGO 커넥터	전력 및 REDMOTE 지원
5	도크 커넥터	SEARAY 커넥터	모듈을 통한 전력 및 통신 지원

경고: Pro I/O 모듈이 카메라에 연결된 경우에는 +1 어댑터 모듈의 EVF/LCD 포트를 사용하지 마십시오. Pro I/O 모듈이 EVF/LCD 및 AUX 전원 출력 포트를 대체합니다(연결된 경우).

참고: 기본 보조 전원 출력 설정은 '온'입니다. 전원 켜기/끄기 간에 전환하려면 Menu > Power > Power Out > +1 PWR로 이동하십시오. 펌웨어 업그레이드 또는 출고값 초기화 때까지 마지막 전원 출력 설정이 저장됩니다.

+1 어댑터 모듈 액세서리

자세한 정보가 필요하거나 전체 EVF/LCD 케이블 및 기타 액세서리 케이블 목록을 보려면 RED Store()로 이동하십시오.

액세서리	커넥터 유형	커넥터 기능	품목 번호
4-핀 - 2-핀 어댑터 케이블¹	4-핀 0B - 2-핀 0B LEMO	2-핀 기반 액세서리를 위한 전력 지원	790-0334
마이크로 HDMI-to-HDMI 어댑터²	마이크로 HDMI - 표준 HDMI	보조 EVF/LCD 부착을 지원하기 위한 카메라의 HDMI 비디오 연결	해당 없음

4-핀 - 2-핀 어댑터 케이블은 4-핀 전력을 2-핀 암 LEMO 연결로 변환하여, +1 어댑터 모듈 또는 Pro I/O 모듈의 2-핀 기반 액세서리를 사용할 수 있도록 지원합니다.
마이크로 HDMI-to-HDMI 어댑터는 현장 교체가 가능합니다.
