젠록

발생기 잠금(젠록)은 비디오 시스템과 오디오 시스템을 동기화하는 데 사용되는 3단계 신호입니다. 젠록은 SMPTE 296M 및 274M을 기반으로 합니다. 중요한 2가지 젠록 동기화 모드는 다음과 같습니다.

• 모니터 동기화
• 센서 동기화

참고: 젠록이 올바르게 작동하려면 카메라의 펌웨어 버전이 같아야 하며 같은 프로젝스 타임 베이스와 레코딩 프레임 속도를 사용해야 합니다.

모니터 동기화

모니터 동기화는 수신 젠록 신호가 모니터 출력 주파수와 호환될 때 수행됩니다. 모니터 동기화는 카메라가 카메라 센서 동기화를 위해 다른 형태의 동기화를 사용하는 경우에도 달성 가능합니다.

1. 젠록 장치를 카메라에 연결합니다.
   • 3BNC - 00 LEMO 동기화 케이블을 사용하여 카메라의 SYNC 포트를 장치(녹색 BNC)에 연결합니다.
2. HD-SDI 출력을 위한 주파수를 설정합니다(HD-SDI 출력을 현재 프로젝트 타임 베이스에 자동으로 일치시키려면 Auto 선택). 자세한 정보가 필요하면 주파수로 이동하십시오.

   모니터 동기화는 수신 젠록 신호가 모니터 출력 주파수와 호환될 때 자동으로 수행됩니다. 모니터 동기화가 수행되면 하단 상태 표시줄의 GEN 표시등이 녹색으로 켜집니다.

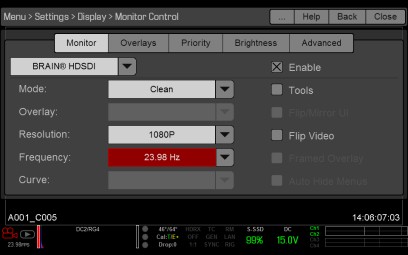

   그림: HD-SDI 출력 주파수

필요한 케이블

• 790-0154: 3BNC - 00 LEMO 동기화 케이블

센서 동기화

참고: 젠록 센서 동기화가 활성화되면 HDRX^®를 사용할 수 없습니다.

센서 동기화는 수신 젠록 신호가 모니터 출력 주파수, 프로젝트 타임 베이스 및 레코딩 프레임 속도와 호환될 때 수행됩니다. Sensor Sync 모드에서는 센서 타이밍이 젠록 신호에 고정됩니다. 센서 동기화에 필요한 동기화 설정은 다음과 같습니다.

Sensor Sync Mode를 설정 및 활성화하려면 다음 지시 사항을 따르십시오.

1. 3BNC - 00 LEMO 동기화 케이블을 사용하여 카메라의 SYNC 포트를 장치(녹색 BNC)에 연결합니다.
2. Menu > Settings > Setup > GPIO/Sync > Sync로 이동합니다.
3. Sensor Sync Mode 드롭다운 메뉴에서 Genlock을 선택합니다.
4. Genlock Source 드롭다운 메뉴에서 BRAIN을 선택합니다.

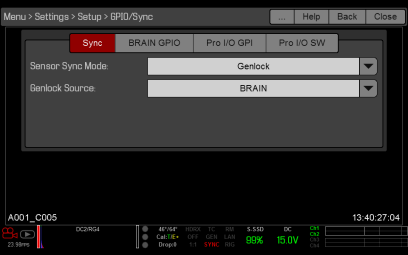

   그림: 동기화 설정

5. HD-SDI 출력을 위한 주파수를 설정합니다(HD-SDI 출력을 현재 프로젝트 타임 베이스에 자동으로 일치시키려면 Auto 선택). 자세한 정보가 필요하면 주파수로 이동하십시오.

   호환되는 젠록 신호가 있고 젠록이 활성화되면 하단 상태 표시줄의 GEN 표시등이 녹색으로 켜집니다. 센서 동기화가 수행되면 하단 상태 표시줄의 SYNC 표시등이 녹색으로 켜집니다.

필요한 케이블

• 790-0154: 3BNC - 00 LEMO 동기화 케이블
