Генлок
|
В этом разделе приведено описание: |
Синхронизатор видеосигналов (генлок) — это трехуровневый сигнал, используемый для синхронизации видео- и аудиосистем. Генлок основан на стандарте SMPTE 296M и 274M. Существуют два (2) важных режима синхронизации генлока:
- Синхронизация монитора
- Синхронизация сенсора
ПРИМЕЧАНИЕ. Для надлежащей работы генлока в камерах должна быть установлена одинаковая версия микропрограммы и должны использоваться одинаковые значения временной базы проекта и частоты кадров при записи.
Синхронизация монитора
Синхронизация монитора выполняется только если входной сигнал генлока соответствует частоте выхода на монитор. Добиться синхронизации монитора можно, даже если в камере используется другая форма синхронизации сенсора камеры.
- Подключите устройство генлока к камере:
- Подключите порт SYNC на камере к устройству (зеленый разъем BNC) с помощью кабеля синхронизации 3BNC-to-00 LEMO Sync Cable.
- Задайте выходную частоту HD-SDI (выберите параметр Auto для автоматического соответствия выходной частоты HD-SDI текущему значению временной базы проекта). Для получения дополнительной информации см. раздел Настройка Frequency.
Синхронизация монитора достигается автоматически, когда входной сигнал генлока соответствует частоте выхода на монитор. После достижения синхронизации монитора индикатор GEN в

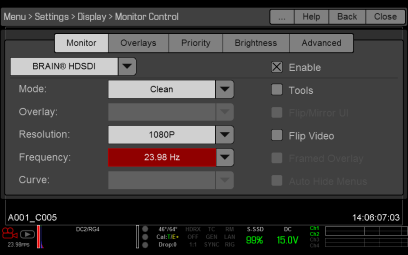

Рисунок Выходная частота HD-SDI
Требуемый тип кабеля
- 790-0154: 3BNC-to-00 LEMO Sync Cable
Синхронизация сенсора
ПРИМЕЧАНИЕ. При включенной настройке Genlock в режиме Sensor Sync режим HDRX® недоступен.
Синхронизация сенсора достигается, когда входной сигнал генлока соответствует частоте выхода на монитор, значениям временной базы проекта и частоты кадров при записи. В режиме Sensor Sync синхронизация сенсора привязана к сигналу генлока. Для синхронизации сенсора требуются следующие синхронизированные настройки:
|
Настройка |
Путь меню |
|---|---|
|
Частота сигнала генлока |
Н/П; внешнее устройство генлока |
|
Частота выхода на монитор HD-SDI |
Menu > Settings > Display > Monitor Control |
|
Временная база проекта |
Menu > Settings > Project > Frame Rate |
|
Частота кадров при записи |
Menu > Settings > Project > Frame Rate |
Для настройки и включения режима Sensor Sync выполните следующие действия:
- Подключите порт SYNC на камере к устройству (зеленый разъем BNC) с помощью кабеля синхронизации 3BNC-to-00 LEMO Sync Cable
- Перейдите в Menu > Settings > Setup > GPIO/Sync > Sync.
- В раскрывающемся меню Sensor Sync Mode выберите Genlock.
- В раскрывающемся меню Genlock Source выберите BRAIN.

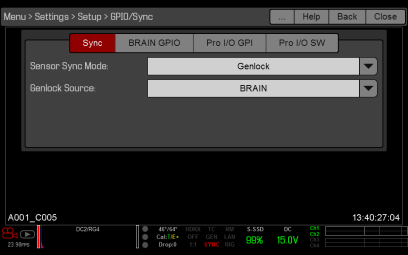

Рисунок Настройки синхронизации
- Задайте выходную частоту HD-SDI (выберите параметр Auto для автоматического соответствия выходной частоты HD-SDI текущему значению временной базы проекта). Для получения дополнительной информации см. раздел Настройка Frequency.
Цвет индикатора GEN
Требуемый тип кабеля
- 790-0154: 3BNC-to-00 LEMO Sync Cable
