Настройка режима Motion Control (MoCo)

ПРИМЕЧАНИЕ. При использовании режима MoCo задайте такую частоту кадров, чтобы она превышала используемую наибольшую частоту активации как минимум в два раза (2х). При использовании MoCo коэффициент сжатия REDCODE рассчитывается на основании количества кадров в секунду, разделенного на 2. Таким образом, если используется режим MoCo и частота кадров составляет 100,83 к/с, то максимальный коэффициент сжатия REDCODE рассчитывается на основании частоты кадров 50,415 к/с.

ПРИМЕЧАНИЕ. При включенном режиме MoCo режим HDRX недоступен.

ПРИМЕЧАНИЕ. С режимом MoCo также можно использовать генлок и временной код.

Motion Control (MoCo) — это форма синхронизации сенсора, используемая для автоматизации точных перемещений камеры, требуемых для специальных эффектов и трудных съемок. В режиме Motion Control используются сигналы GPIO, передаваемые через порты SYNC (GPI) и CTRL (GPO) на камере или подключенных модулях Pro I/O Module или REDCAST Module.

Для получения дополнительной информации о подключениях GPIO см. приложение Входные/выходные разъемы.

Для настройки MoCo выполните следующие действия:

  1. Подключите устройство управления движением к камере с помощью кабеля синхронизации 3BNC-to-00 LEMO Sync Cable.
    • Sync In: подключите белый разъем BNC к устройству управления движением, а разъем 00B LEMO — к порту SYNC на камере.
    • Sync Out: подключите желтый разъем BNC к устройству управления движением, а разъем 00B LEMO — к порту CTRL на камере.
  2. Перейдите в Menu > Settings > Setup > GPIO/Sync > Sync.
  3. В раскрывающемся меню Sensor Sync Mode выберите MoCo.

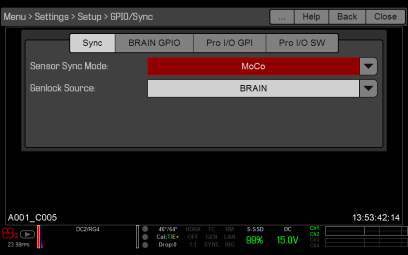

    Настройки синхронизации MoCo

    Рисунок Настройки синхронизации MoCo

  4. Перейдите на вкладку BRAIN GPIO.
  5. В раскрывающемся меню GPI Function выберите Sync In.
  6. В раскрывающемся меню GPO Function выберите Sync Out (необязательно)

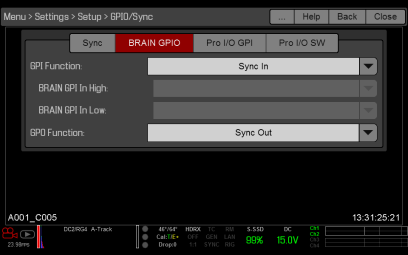

    Настройки MoCo BRAIN GPIO

    Рисунок Настройки MoCo BRAIN GPIO

  7. Подайте импульс от устройства управления движением, чтобы синхронизировать затвор с нарастающим фронтом импульса на входе синхронизации.

ПРИМЕЧАНИЕ. Для получения дополнительной информации см. руководство производителя устройства управления движением.

Требуемый тип кабеля

  • 790-0154: кабель синхронизации 3BNC-to-00 LEMO Sync Cable (требуется для использования портов SYNC и CTRL)
