Установка байонета

ПРИМЕЧАНИЕ. Заменить байонет можно во время работы. Тем не менее, компания RED рекомендует заменять байонеты только в непыльном окружении.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ: отвертка T20 TORX

1. Убедитесь, что камера выключена и отсоедините от нее аксессуары или кабели, которые могут мешать установке байонета.
2. Проверьте золотые электрические контактные штыри на лицевой стороне камеры и золотые контактные площадки на тыльной стороне байонета, чтобы убедиться, что они не загрязнены.
3. Совместите байонет с передней частью камеры. Соединительные контакты камеры должны совпасть с контактами байонета.

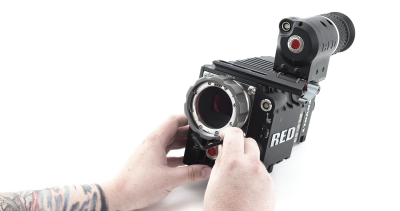

   Рисунок Совместите контакты байонета

4. При установке байонета DSMC Mg PL Mount 2.0 слегка поверните зажимное кольцо против часовой стрелки, чтобы получить доступ к винтам, крепящим байонет.

   ПРИМЕЧАНИЕ. В камерах EPIC и SCARLET вентилятор DSMC Fan 2.0 (внизу) и байонет DSMC Mg PL Mount 2.0 изначально не совместимы друг с другом, поскольку решетка вентилятора препятствует повороту зажимного кольца байонета. Чтобы использовать эти устройства, совместно, выкрутите из зажимного кольца нижние выступы с помощью отвертки T8 TORX.

5. Вставьте и слегка затяните в перекрестном порядке (крест-накрест) четыре (4) винта байонета M4 x 0,7 x 8 мм с помощью отвертки T20 TORX.

   ПРЕДУПРЕЖДЕНИЕ! НЕ ЗАТЯГИВАЙТЕ ВИНТЫ ПОЛНОСТЬЮ.

   ПРИМЕЧАНИЕ. Некоторые байонеты оснащены невыпадающими винтами, которые нельзя извлечь.

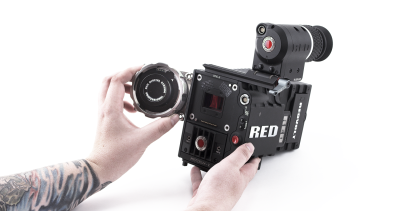

   Рисунок Затяните винты

6. Равномерно затяните в перекрестном порядке (крест-накрест) четыре (4) винта байонета с помощью отвертки T20 TORX. НЕ прилагайте усилие свыше 350 дюймов/унцию, иначе можно повредить винты.

   ПРЕДУПРЕЖДЕНИЕ! НЕ ПЕРЕТЯГИВАЙТЕ ВИНТЫ.

7. После установки байонета может понадобиться повторно обнаружить оборудование или обновить микропрограмму, особенно после установки байонета MOTION MOUNT. Если байонет MOTION MOUNT не будет распознан, пользователь не сможет зайти в меню «Motion Mount»: Menu > Settings > Setup > Lens. Для выполнения повторного обнаружения оборудования перейдите в Menu > Settings > Maintenance > Rediscover. После повторного обнаружения оборудования требуется перезапустить систему.

   ПРИМЕЧАНИЕ. Для замены винтов обратитесь к своему представителю компании Bomb Squad.
