Снятие байонета

ПРИМЕЧАНИЕ. Заменить байонет можно во время работы. Тем не менее, компания RED^® рекомендует заменять байонеты только в непыльном окружении.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ: отвертка T20 TORX^®

1. Выключите камеру.
2. Прикрепите камеру к устойчивой площадке или поместите ее на чистую и ровную поверхность, чтобы можно было выкрутить винты байонета.
3. Снимите объектив и модули, кабели или другие аксессуары, которые могут мешать демонтажу байонета.
4. При снятии байонета DSMC Mg PL Mount 2.0 слегка поверните зажимное кольцо против часовой стрелки, чтобы получить доступ к винтам байонета.
5. Ослабьте и выкрутите в перекрестном порядке (крест-накрест) четыре (4) винта байонета M4 x 0,7 x 8 мм с помощью отвертки T20 TORX.

   ПРИМЕЧАНИЕ. Некоторые байонеты оснащены невыпадающими винтами, которые нельзя извлечь.

   ПРИМЕЧАНИЕ. Для выкручивания винтов может понадобиться отвертка T20 TORX с длинной ручкой и дополнительный рычаг.

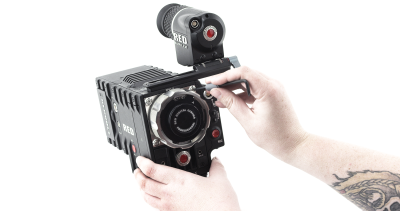

   Рисунок Выкрутите винты байонета

6. Снимите байонет с камеры.

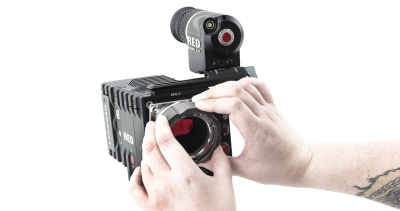

   Рисунок Снимите байонет
