Genlock（同步锁相）
|
本章节包括： |
发生器锁定（同步锁相）是用于同步视频和音频系统的三电平信号。同步锁相基于 SMPTE 296M 和 274M。有两 (2) 个重要的同步锁相同步模式：
- 监视器同步
- 传感器同步
NOTE: 为了确保同步锁相功能正常，摄影机的固件版本必须相同，并且必须使用相同的 Project Time Base （项目时基）和 Recording Frame Rate （录制帧速率）。
监视器同步
当正在进入的同步锁相信号与监视器输出频率兼容时，监视器同步。即使摄影机正在使用另一种形式的同步来同步摄影机传感器，也可以实现监视器同步。
- 将同步锁相设备连接到摄影机：
- 使用 3BNC-to-00 LEMO 同步电缆将摄影机上的 SYNC 端口连接到设备（绿色 BNC）。
- 设置 HD-SDI 输出频率（选择 AutoHD-SDI 输出端将自动与当前项目时基相匹配）。要了解更多信息，请前往 频率。
当正在进入的同步锁相信号与监视器输出频率兼容时，监视器自动实现同步。如果实现了监视器的同步，则下部状态行中的 GEN 指示灯发出绿色光。

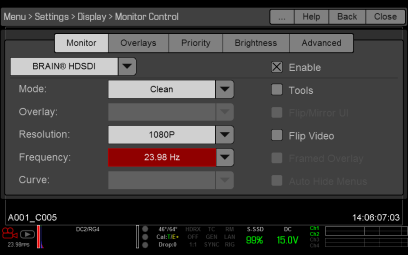

Figure: HD-SDI 输出频率
所需电缆
- 790-0154：3BNC 到 00 LEMO 同步电缆
传感器同步
NOTE: 当同步锁相传感器同步禁用时，HDRX® 不可用。
当同步锁相信号与监视器输出频率、项目时基和录制帧速率兼容时，实现传感器同步。在传感器同步模式中，传感器定时被锁定到同步锁相信号。传感器同步需要以下同步设置：
|
设置 |
菜单位置路径 |
|---|---|
|
同步锁相信号频率 |
N/A; 外部同步锁相设备 |
|
HD-SDI 监视器输出频率 |
Menu > Settings > Display > Monitor Control |
|
Project Time Base（项目时基） |
Menu > Settings > Project > Frame Rate |
|
Recording Frame Rate（录制帧速率） |
Menu > Settings > Project > Frame Rate |
要设置并启用传感器同步模式，请按照以下说明进行操作：
- 使用 3BNC-to-00 LEMO 同步电缆将摄影机上的 SYNC 端口连接到设备（绿色 BNC）。
- 前往 Menu > Settings > Setup > GPIO/Sync > Sync.
- 从 Sensor Sync Mode 下拉菜单中选择Genlock。
- 从 Genlock Source 下拉菜单中选择 BRAIN。

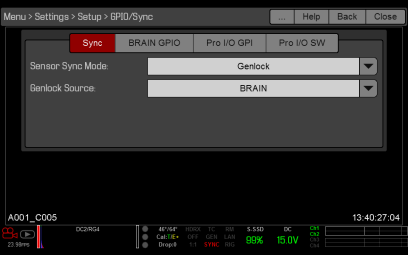

Figure: 同步设置
- 设置 HD-SDI 输出频率（选择 AutoHD-SDI 输出端将自动与当前项目时基相匹配）。要了解更多信息，请前往 频率。
当存在兼容的同步锁相信号并同步锁相被禁用时，则下部状态行中的 GEN 指示灯会变为绿色。当传感器同步完成时，在下部状态行中的SYNC指示灯会变为绿色。
所需电缆
- 790-0154：3BNC 到 00 LEMO 同步电缆
