安装镜头卡口

NOTE: 您可以在现场更换镜头卡口。 但是，RED 建议您仅在无尘环境中更换镜头卡口。

REQUIRED TOOL(S): T20 TORX 螺丝刀

1. 确保摄影机已关闭且并卸下可能会干扰安装的任何附件或电缆。
2. 摄影机前部的金色电气触针和镜头卡口背面的金色接触垫，以确保其没有任何污染。
3. 将镜头卡口对准摄影机的前部。 摄影机连接引脚必须与镜头卡口引脚对准。

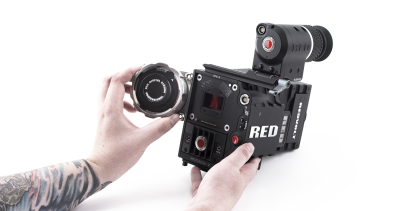

   Figure: 对齐镜头卡口引脚

4. 如果安装 DSMC Mg PL Mount 2.0，请稍微逆时针转动锁定环，以便您可以接触到镜头卡口螺丝。

   NOTE: 对于 EPIC 和 SCARLET 摄影机、DSMC Fan 2.0（底部）以及 DSMC Mg PL Mount 2.0 而言，它们本身并不相兼容，因为风扇格栅阻碍镜头卡口锁定环的旋转。 如要一同使用这些设备，应用一把 T8 TORX 螺丝刀卸下锁定环下部的标签。

5. 使用 T20 TORX 螺丝刀装回并以交叉方式（"X" 方式）拧上四 (4) 个 M4x0.7 x 8 mm 镜头卡口螺丝。

   WARNING: 不要完全旋紧。

   NOTE: 一些镜头卡口具有不可移动的栓系螺丝。

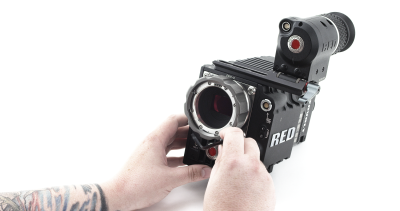

   Figure: 拧紧螺丝

6. 使用 T20 TORX 螺丝刀将四 (4) 个镜头卡口螺丝以交叉方式（"X" 方式）均匀拧紧。 不要超过 350 英寸盎司，否则可能会导致损坏。

   WARNING: 不要过度旋紧。

7. 安装后，可能需要重新查找硬件或固件升级，特别是在安装 MOTION MOUNT 时。 如果无法识别 MOTION MOUNT，您将无法通过 Menu > Settings > Setup > Lens 访问 Motion Mount 菜单。 要重新查找硬件，请转到 Menu > Settings > Maintenance > Rediscover。 找到硬件后，需要重新启动系统。

   NOTE: 如果需要更换任何螺丝，请联系您的 Bomb Squad 代表。
