Pantallas y Visores Electrónicos
RED ofrece las siguientes pantallas y visores electrónicos (EVF):
NOTE: RED ofrece múltiples soluciones de montaje para cada tipo de cámara.
|
Objeto |
Resolución |
Inclinación |
Giro |
Número de Parte |
|---|---|---|---|---|
|
LCD (Pantalla de Cristal Líquido) DSMC2 RED Touch 7.0" (Woven CF)1 |
1920 x 1136 |
Total: 180° Hacia adelante: 90º Hacia atrás: 90º |
Total: 360° CW: 180° CCW: 180° |
730-0018 |
|
LCD (Pantalla de Cristal Líquido) DSMC2 RED Touch 7.0" (Aluminio)1 |
1920 x 1136 |
Total: 180° Hacia adelante: 90º Hacia atrás: 90º |
Total: 360° CW: 180° CCW: 180° |
730-0024 |
|
LCD (Pantalla de Cristal Líquido) DSMC2 RED Touch 4.7" 1 |
1280 x 720 |
Total: 240° Hacia adelante: 90º Hacia atrás: 150º |
Sin giro |
730-0019 |
|
LCD (Pantalla de Cristal Líquido) RED Touch 5.0" 2 |
800 x 400 |
Total: 270° Hacia adelante: 180º Hacia atrás: 90º |
Total: 360° CW: 180° CCW: 180° |
730-0008 |
|
LCD (Pantalla de Cristal Líquido) RED Touch 7.0" 2. 3 |
1920 x 1136 |
Total: 180° Hacia adelante: 90º Hacia atrás: 90º |
Total: 360° CW: 180° CCW: 180° |
730-0007 |
|
LCD (Pantalla de Cristal Líquido) RED Touch 9.0" 2 |
1280 x 768 |
Total: 270° Hacia adelante: 180º Hacia atrás: 90º |
Total: 360° CW: 180° CCW: 180° |
730-0011 |
|
LCD (Pantalla de Cristal Líquido) RED PRO 7"2 |
1024 x 600 |
Sin inclinación |
Sin giro |
730-0009 |
|
LCD (Pantalla de Cristal Líquido)2 RED PRO Touch 7.0" |
1920 × 1136 |
Sin inclinación |
Sin giro |
730-0025 |
|
Visor Electrónico (EVF) DSMC2 RED (Diodo Orgánico Emisor de Luz (OLED))2 |
1920 x 1080 |
N/A |
N/A |
730-0021 |
|
Visor Electrónico (EVF) BOMB® (LCOS)2 |
1280 x 784 |
N/A |
N/A |
730-0004 |
|
VISOR ELECTRÓNICO (EVF) BOMB (DIODO ORGÁNICO EMISOR DE LUZ (OLED))2 |
1280 x 1024 |
N/A |
N/A |
730-0010 |
- Para usar esta pantalla con una cámara EPIC o SCARLET se requiere un Adaptador B DSMC2 LEMO.
- Para usar esta pantalla con una cámara DSMC2 se requiere un Adaptador A DSMC2 LEMO.
- La LCD (Pantalla de Cristal Líquido) RED Touch 7.0" requiere que su cámara tenga el firmware v5.2.38 o posterior.
Para una lista completa de claves de usuario y acciones predeterminadas de LCD (Pantalla de Cristal Líquido) y Visor Electrónico (EVF), vaya a Funciones predefinidas de las teclas.
LCD (Pantallas de Cristal Líquido) RED

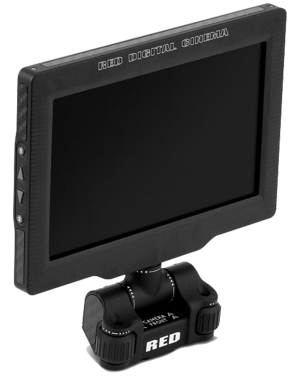

Figure: LCD (Pantalla de Cristal Líquido) DSMC2 RED Touch 7.0"
Las pantallas RED proporcionan importantes parámetros de cámara en la interfaz gráfica del usuario (GUI) y ofrecen una variedad de opciones de visualización en el monitor. Los monitores de pantalla táctil RED le permiten usar gestos para navegar menús y ajustar los parámetros de la cámara. Las pantallas RED ofrecen RGB de 8 bits, escaneado progresivo 4:4:4, proporcionando hasta 16.7 millones de colores y hasta 70% de la gama de colores NTSC.
Precauciones para la LCD (Pantalla de Cristal Líquido)
WARNING: NO use una pantalla RED como asa para levantar o transportar la cámara. El daño a una pantalla RED u otros componentes del sistema de cámara causados por usar la pantalla como asa no están cubiertos por la garantía.
WARNING: NO use los agujeros con rosca en la base de la LCD (Pantalla de Cristal Líquido) RED Touch para montar la pantalla a la cámara. El daño a una pantalla RED u otros componentes del sistema de cámara causados por usar estos agujeros con rosca no está cubierto por la garantía.
WARNING: NO intente dar vuelta a una LCD (Pantalla de Cristal Líquido) más allá de su rango de inclinación o giro. El daño a una pantalla RED u otros componentes de la cámara causado por fuerza excesiva no está cubierto por la garantía. Para mayor información sobre el rango de inclinación y giro para cada pantalla, vaya a Pantallas y Visores Electrónicos.
Visores Electrónicos (EVF) BOMB
Figure: Visor Electrónico (EVF) BOMB (Diodo Orgánico Emisor de Luz (OLED))
Los Visores Electrónicos (EVF) BOMB (LCOS) y Visores Electrónicos (EVF) BOMB (Diodo Orgánico Emisor de Luz (OLED)) proporcionan soluciones especializadas de visualización para la cámara. El Visor Electrónico (EVF) BOMB (LCOS) es un visor de alta definición, ligero y de bajo perfil. El Visor Electrónico (EVF) BOMB (Diodo Orgánico Emisor de Luz (OLED)) usa tecnología OLED (Diodo Orgánico Emisor de Luz), proporcionando negros más profundos e imágenes de color más exactas.
|
Objeto |
Proporción de Contraste |
Rango de Dioptría |
|---|---|---|
|
Visor Electrónico (EVF) BOMB (LCOS)1 |
1000:1 típico |
2.0 a –5.0.1 |
|
VISOR ELECTRÓNICO (EVF) BOMB (DIODO ORGÁNICO EMISOR DE LUZ (OLED))1 |
>10,000:1 típico |
2.0 a –5.0.1 |
- Para usar estas pantallas con una cámara DSMC2 se requiere un Adaptador A DSMC2 LEMO.
WARNING: NO apunte el ocular del Visor Electrónico (EVF) BOMB (Diodo Orgánico Emisor de Luz (OLED)) hacia la luz directa del sol. La continua exposición a la luz directa del sol puede dañar el Visor Electrónico (EVF). Apunte el ocular lejos de la luz del sol cuando no se esté usando. El daño al Visor Electrónico (EVF) BOMB (Diodo Orgánico Emisor de Luz (OLED)) causado por la continua exposición a la luz directa del sol no está cubierto por la garantía.

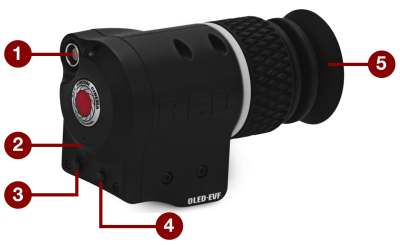

Funciones del Visor Electrónico (EVF) BOMB
|
# |
Función |
Descripción |
|---|---|---|
|
1 |
Conector del Visor Electrónico (EVF) |
Interconexión de video digital y energía Custom (personalizada) entre la cámara y el Visor Electrónico (EVF) RED; Disposición de los pines no publicada |
|
2 |
Visor Electrónico (EVF) LED Tally |
Cuando se habilita, la LED se ilumina de rojo cuando está grabando; Para mayor información, vaya a Indicator (Indicador). |
|
3 |
Tecla 1 |
Tecla programable Magnificación: Alternar |
|
4 |
Tecla 2 |
Tecla programable Verificar Exposición: Alternar |
|
5 |
Calentador del ocular |
El calentador integrado del ocular automáticamente calienta el ocular cuando el Visor Electrónico (EVF) detecta una temperatura baja en el medio ambiente. |
Visor Electrónico (EVF) DSMC2 RED
El Visor Electrónico (EVF) DSMC2 RED (Diodo Orgánico Emisor de Luz (OLED)) es un visor electrónico de alta definición diseñado como la solución ideal de monitoreo de visor único. Ofreciendo la última tecnología OLED (Diodo Orgánico Emisor de Luz), este Visor Electrónico (EVF) proporciona una inigualable experiencia de visualización con una micro-pantalla de 1080p OLED, y una exactitud de color mejorada con representación de color RGB de 30 bits. Vea y monitoree su metraje RED como ha sido previsto con colores más verdaderos y negros más profundos en un campo de vista más grande.
Diseñado con OBSOLESCENCE OBSOLETE® en mente, el Visor Electrónico (EVF) RED DSMC2 (Diodo Orgánico Emisor de Luz (OLED)) es perfecto para usarse con las cámaras WEAPON, SCARLET-W, RAVEN, EPIC o SCARLET. RED ofrece múltiples soluciones de montaje para cada tipo de cámara.
WARNING: NO apunte el ocular del Visor Electrónico (EVF) RED DSMC2 (Diodo Orgánico Emisor de Luz (OLED)) a la luz directa del sol. La continua exposición a la luz directa del sol puede dañar el Visor Electrónico (EVF). Apunte el ocular lejos de la luz del sol cuando no se esté usando. El daño al Visor Electrónico (EVF) DSMC2 (Diodo Orgánico Emisor de Luz (OLED)) causado por la continua exposición a la luz directa del sol no está cubierto por la garantía.
NOTE: NO apriete demasiado el anillo negro de tensión en el conector EVF. El EVF está diseñado para permitir la rotación aún cuando el anillo de tensión está completamente accionado.
Funciones del Visor Electrónico (EVF) RED DSMC2

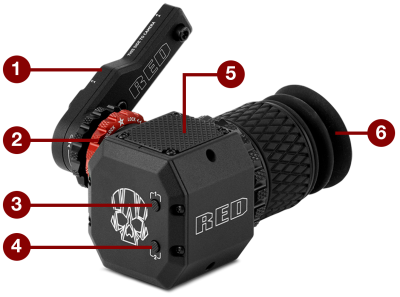

Figure: Visor Electrónico (EVF) DSMC2 RED
|
# |
Función |
Descripción |
|---|---|---|
|
1 |
Montaje del Visor Electrónico (EVF) RED DSMC2 |
La Montura del Visor Electrónico (EVF) RED DSMC2. NO apriete demasiado el anillo negro de tensión en el conector EVF. El EVF está diseñado para permitir la rotación aún cuando el anillo de tensión está completamente accionado. |
|
2 |
Conector del Visor Electrónico (EVF)1 |
Interconexión de video digital y energía Custom (personalizada) entre el Visor Electrónico (EVF) y otros dispositivos RED, Disposición de los pines no publicada; compatible con los cables estándar del Visor Electrónico (EVF)/LDC LEMO. |
|
3 |
Tecla 1 |
Tecla programable Magnificación: Alternar |
|
4 |
Tecla 2 |
Tecla programable Verificar Exposición: Alternar |
|
5 |
Punto de montaje |
Punto de montaje para la Placa de Montaje del Visor Electrónico (EVF) RED DSMC2 (Arriba) |
|
6 |
Bloque Modular Óptico del Visor Electrónico (EVF) RED DSMC2 |
Totalmente cubierto con un campo de visión de > 32° |
- No visible. Mostrada con la Montura del Visor Electrónico (EVF) RED DSMC2 unida.
