Sistema Intercambiable OLPF
WARNING: Lea estas instrucciones cuidadosa y completamente antes de remover o instalar un OLPF. El daño al módulo OLPF, cámara o sensor debido al manejo o uso impropio no está cubierto bajo la garantía.
WARNING: Una vez que un OLPF intercambiable es removido de la cámara, el sensor es expuesto. El manejo impropio de los módulos OLPF o de la cámara durante este procedimiento puede comprometer la instalación o causar daño irreparable a su cámara o sensor.
WARNING: NO permita que ningún polvo o residuos entren en la cavidad óptica.
WARNING: Use solamente los OLPF DSMC2. NO use los OLPF DSMC. Para cualquier pregunta acerca de la compatibilidad OLPF, por favor comuníquese con su representante Bomb Squad.
Intercambie un OLPF Intercambiable
REQUIRED TOOL(S): Desarmador T20 TORX
- Apague la cámara.
- Quite cualesquier módulos, cables u otros accesorios que puedan interferir con las operaciones.
- Afloje y quite los cuatro (4) tornillos M4x0.7 x 8 mm de la montura de la lente en un patrón cruzado (patrón "X") usando un desarmador T20 TORX.
NOTE: Algunas monturas de lentes tienen tornillos cautivos que no son removibles.
NOTE: La remoción de tornillos puede requerir un desarmador de mango largo T20 TORX y palanca adicional.
- Retire la montura de la lente.
- Use un trapo húmedo, libre de pelusa para limpiar suavemente el área alrededor de la montura de la lente y del módulo OLPF. Quite tanto polvo y residuos como sea posible.
- Use un desarmador T20 TORX para dar vuelta al seguro OLPF en la cámara en el sentido contrario a las manecillas del reloj por un tercio de vuelta hasta la posición Abierto. NO de vuelta a la marca indicadora más allá del icono de Abierto.
WARNING: NO APRIETE EXCESIVAMENTE.

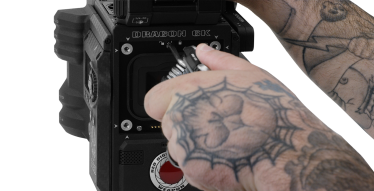

Figure: De Vuelta al Seguro en el Sentido Contrario a las Manecillas del Reloj
- Quite el Módulo OLPF y colóquelo en su caja protectora.

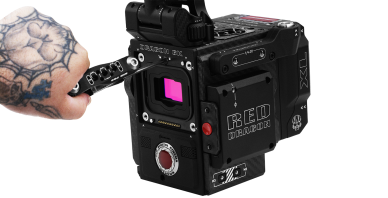

Figure: Quite el Módulo OLPF
- Use una luz LED para asegurar que la cavidad óptica esté limpia y libre de polvo o residuos.
- Asegúrese de que el nuevo módulo OLPF esté limpio y libre de residuos.
- Instale el nuevo módulo OLPF directamente en la cavidad óptica, manteniendo la cara frontal del módulo OLPF paralela al frente de la cámara.
NOTE: Insertar el módulo OLPF en un ángulo puede causar que no se asiente apropiadamente.

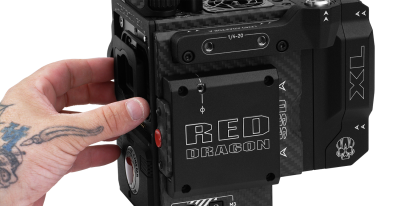

Figure: Instale el Nuevo Módulo OLPF
- Use un desarmador T20 TORX para dar vuelta al seguro OLPF en la cámara en el sentido de las manecillas del reloj por un tercio de vuelta a la posición Cerrado. NO de vuelta a la marca del indicador más allá del icono de Cerrado.
WARNING: NO APRIETE EXCESIVAMENTE.
NOTE: Si el seguro nada vuelta con facilidad, presione suavemente hacia abajo sobre el módulo OLPF mientras da vuelta al seguro.
Figure: De Vuelta al Seguro en el Sentido de las Manecillas del Reloj
- Vuelva a colocar la montura de la lente.
- Vuelva a colocar y apriete sin mucha rigidez los cuatro (4) tornillos M4x0.7 x 8 mm de la montura de la lente en un patrón cruzado (patrón "X") usando un desarmador T20 TORX. NO APRIETE CON MUCHA FUERZA.
NOTE: Algunas monturas de lentes tienen tornillos cautivos que no son removibles.
- Apriete completamente los cuatro (4) tornillos de la montura de la lente en un patrón cruzado (patrón "X") usando un desarmador T20 TORX. NO exceda 350 pulgadas-onzas, o puede ocurrir daño.
WARNING: NO APRIETE EXCESIVAMENTE.
Figure: Quite el Módulo OLPF
