Fuente de Image (Imagen)

Para configurar la fuente de imagen, vaya a Menu > Image > Image Pipeline.

Opciones del Modo Image Pipeline (Fuente de Imagen)

La cámara ofrece dos (2) formas diferentes de procesar su imagen. Cada modo cambia que sub menús están disponibles en el menú de Image (Imagen).

• Legacy: En el modo Legacy, la cámara proporciona las mismas opciones de color que proporcionaba el firmware v6.3. Habilita los menús de Color, Gain, Curves y LGG.
• IPP2: Fuente de Procesamiento de Imagen 2 (IPP2) es la nueva fuente de procesamiento de imagen, la cual esta disponible a partir del firmware v6.4. En IPP2, la cámara aplica REDWideGamutRGB, el cual es un espacio de color diseñado para abarcar todos los colores que una cámara RED puede generar sin recortado. La cámara luego codifica la imagen usando Log3G10, una curva gamma que evita el recortado. Usar este espacio de color y la curva gamma le permite graduar y hacer ajustes de color en la postproducción en lugar de en la cámara. Seleccionar IPP2 activa el menú CDL, y oculta los menús de Color, Gain, Curves y LGG (ya que esos se usan para graduar).

Modo Legacy

Para usar el modo Legacy, siga las instrucciones de abajo:

1. Vaya a Menu > Image > Image Pipeline > Options.
2. Seleccione Legacy del menú desplegable Mode.
3. Seleccione OK.

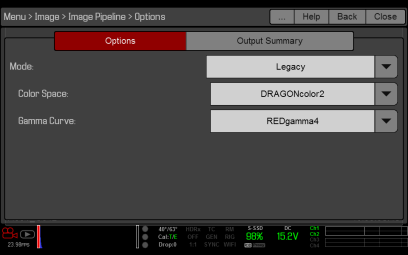

   Figure: Modo Legacy

4. Seleccione un espacio de color del menú desplegable Color Space.
5. Seleccione una curva gamma del menú desplegable Gamma Curve.
6. Si desea aplicar una 3D LUT, vaya a 3D LUT.

Modo IPP2

Para usar el modo IPP2, siga las instrucciones de abajo:

1. Vaya a Menu > Image > Image Pipeline > Options.
2. Seleccione IPP2del menú desplegable Mode. Con IPP2, el Espacio de Color y la Curva Gamma son siempre REDWideGamutRGB y Log3G10, respectivamente
3. Seleccione OK.

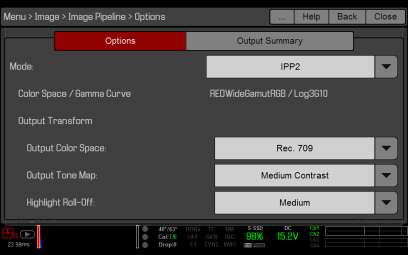

   Figure: Modo IPP2

4. Si desea aplicar una 3D LUT, vaya a 3D LUT.
5. Seleccione un espacio de color del menú desplegable Output Color Space.
6. Seleccione un ajuste de contraste del menú desplegable Output Tone Map
7. Seleccione una opción de realce del menú desplegable Highlight Roll-Off.

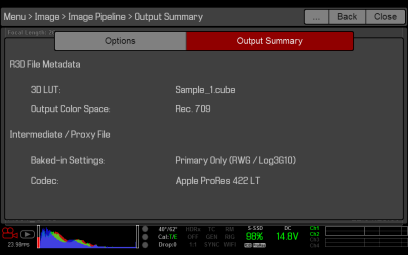

Output Summary (Resumen de Salida)

El menú de Resumen de Salida es un menú de solamente información que muestra que información de la imagen se aplica a los archivos R3D y a los archivos proxy. Para ver el resumen de salida, vaya a Menu > Image > Image Pipeline > Output Summary.

Metadatos del Archivo R3D

• N/A: Muestra si la cámara no está configurada para grabar archivos R3D. Para activar/desactivar la grabación a R3D, vaya a Seleccionar Formato de Archivo de Grabación.
• 3D LUT: El nombre del 3D LUT aplicado al archivo. Si no se aplica ningún LUT, la pantalla muestra [NONE].
• Output Color Space: Aplicable solamente al modo IPP2. El nombre del espacio de salida de color seleccionado en la pestaña Options (Opciones).

Archivo Intermedio/Proxy

• N/A: Muestra si la cámara no está configurada para grabar archivos Apple^® ProRes o archivos Avid DNxHD/HR. Para activar/desactivar la grabación a estos archivos, vaya a Seleccionar Formato de Archivo de Grabación.
• Color Space/Gamma Curve: El espacio de color y curva gamma aplicados al archivo.
• Codec: El códec seleccionado. Para seleccionar un códec, vaya a Seleccionar Formato de Archivo de Grabación.
