Genlock
|
Esta sección incluye: |
NOTE: El uso de genlock requiere un Expansor de Base DSMC2, Expansor DSMC2 V-Lock I/O, Expansor DSMC2 Jetpack, Expansor DSMC2 Jetpack-SDI, o Expansor DSMC2 REDVOLT. Para mayor información, vaya a Conectores de Entrada/Salida.
Bloqueo de generador (genlock) es una señal de tres niveles utilizada para sincronizar sistemas de video y audio. El Genlock está basado en SMPTE 296M y 274M. Hay dos (2) modos importantes de sincronización genlock:
- Sincronización del Monitor
- Sincronización del Sensor
Sincronización del Monitor
NOTE: El uso de genlock requiere un Expansor de Base DSMC2, Expansor DSMC2 V-Lock I/O, Expansor DSMC2 Jetpack, Expansor DSMC2 Jetpack-SDI, o Expansor DSMC2 REDVOLT. Para mayor información, vaya a Conectores de Entrada/Salida.
La sincronización del monitor ocurre cuando se proporciona una señal genlock que es compatible con la frecuencia actual de salida del monitor. La sincronización del monitor es alcanzable aún si la cámara está utilizando otra forma de sincronización para sincronizar el sensor de la cámara.
- Conecte el dispositivo genlock a la cámara:
- Expansor de Base DSMC2 , Expansor DSMC2 V-Lock I/O, Expansor DSMC2 Jetpack, o Expansor DSMC2 Jetpack-SDI: Conecte el puerto SYNC (00B) en el expansor al dispositivo (BNC verde) utilizando un cable de sincronización 3BNC-a-00 LEMO.
- Expansor DSMC2 REDVOLT: Conecte el puerto GENLOCK en el expansor al dispositivo utilizando un cable BNC de 75 ohm.
- Ajuste la frecuencia para la salida HD-SDI (seleccione Auto para emparejar automáticamente la salida HD-SDI al Tiempo Base actual del Proyecto). Para mayor información, vaya a Frecuencia.
La sincronización del monitor ocurre cuando se proporciona una señal genlock que es compatible con la frecuencia actual de salida del monitor. Cuando se logra la sincronización del monitor, el indicador GEN en la Fila Inferior de Estado se ilumina de color verde.
Cable Requerido
- Expansor de base DSMC2 , Expansor DSMC2 V-Lock I/O , Expansor DSMC2 Jetpack , o Expansor DSMC2 Jetpack-SDI : 790-0154, 3BNC-a-00 LEMO
- Expansor DSMC2 REDVOLT : Cable BNC de 75 ohm (tal como el Cable RED HD-SDI, P/N 790-0341)
Sincronización del Sensor
NOTE: El uso de genlock requiere un Expansor de Base DSMC2, Expansor DSMC2 V-Lock I/O, Expansor DSMC2 Jetpack, Expansor DSMC2 Jetpack-SDI, o Expansor DSMC2 REDVOLT. Para mayor información, vaya a Conectores de Entrada/Salida.
NOTE: HDRX® no está disponible cuando el Sincronizador de Sensor Genlock está habilitado.
La Sincronización del Sensor se logra cuando se proporciona una señal genlock que es compatible con la frecuencia de salida del monitor, el tiempo base del proyecto, y la velocidad de recuadro de grabación. En modo de sincronización del sensor, el tiempo de sensor está sincronizado con la señal genlock. La sincronización de sensor requiere los siguientes ajustes sincronizados:
|
Ajuste |
Ruta de Ubicación del Menú |
|---|---|
|
Frecuencia de la señal Genlock |
N/A; dispositivo genlock externo |
|
Frecuencia de salida del monitor HD-SDI |
Menu > Monitoring > Monitors > select monitor |
|
Tiempo Base del Proyecto |
Menu > Settings > Project > Frame Rate |
|
Velocidad de Recuadro en Grabación |
Menu > Settings > Project > Frame Rate |
Para ajustar y habilitar el Modo de Sincronización de Sensor, siga las instrucciones siguientes:
- Conecte el dispositivo genlock a la cámara:
- Expansor de Base DSMC2 , Expansor DSMC2 V-Lock I/O, Expansor DSMC2 Jetpack, o Expansor DSMC2 Jetpack-SDI: Conecte el puerto SYNC (00B) en el expansor al dispositivo (BNC verde) utilizando un cable de sincronización 3BNC-a-00 LEMO.
- Expansor DSMC2 REDVOLT: Conecte el puerto GENLOCK en el expansor al dispositivo utilizando un cable BNC de 75 ohm.
- Vaya a Menu > Settings > Setup > GPIO/Sync > Sync.
- Seleccione Genlock del menú desplegable de Sensor Sync Mode.

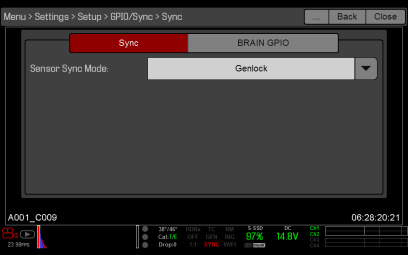

Figure: Sync Settings
- Ajuste la frecuencia para la salida HD-SDI (seleccione Auto para emparejar automáticamente la salida HD-SDI al Tiempo Base actual del Proyecto). Para mayor información, vaya a Frecuencia.
El indicador GEN en la Fila Inferior de Estado cambia a verde cuando hay una señal compatible genlock presente y genlock está habilitado. El indicador SYNCen la Fila Inferior de Estado cambia a verde cuando se logra la Sincronización del Sensor.
Cable Requerido
- Expansor de base DSMC2 , Expansor DSMC2 V-Lock I/O , Expansor DSMC2 Jetpack , o Expansor DSMC2 Jetpack-SDI : 790-0154, 3BNC-a-00 LEMO
- Expansor DSMC2 REDVOLT : Cable BNC de 75 ohm (tal como el Cable RED HD-SDI, P/N 790-0341)
