Configurar Motion Control (MoCo) (Control de Movimiento)

NOTE: El Control de Movimiento requiere un Expansor de Base DSMC2. Para mayor información, vaya a Conectores de Entrada/Salida.

NOTE: Al usar MoCo, ajuste la velocidad de recuadro para que sea de al menos el doble (2x) de la velocidad de disparador más rápida usada. Al usar MoCo, REDCODE se calcula sobre la base de fps/2. Por lo tanto, si usted está en modo MoCo, y la velocidad de recuadro es 100.83 fps, el REDCODE máximo se calcula basado en una velocidad de recuadro de 50.415 fps.

NOTE: HDRX no está disponible cuando MoCo está habilitado.

NOTE: Genlock y el código de tiempo también se pueden usar con MoCo.

Control de Movimiento, o “MoCo” de manera abreviada por sus siglas en inglés, es una forma de sincronización del sensor que se usa para automatizar los movimientos de precisión de la cámara que se requieren para efectos especiales y tomas difíciles. El Control de Movimiento usa señales GPIO transmitidas usando los puertos de SYNC (GPI) y CTRL (GPO) en la Expansor de Base DSMC2 o Expansor DSMC2 V-Lock I/O.

Para mayor información sobre las conexiones GPIO, vaya a Conectores de Entrada/Salida.

Para configurar Control de Movimiento (MoCo), siga las instrucciones abajo.

1. Conecte el dispositivo de Control de Movimiento a la cámara utilizando un cable de sincronización 3BNC-a-00 LEMO.
   • Sync In: Conecte el conector BNC blanco al dispositivo de Control de Movimiento y el conector 00B LEMO al puerto SYNC en el cámara.
   • Sync Out: Conecte el conector BNC amarillo al dispositivo de Control de Movimiento y el conector 00B LEMO al puerto CTRL en el cámara.
2. Vaya a Menu > Settings > Setup > GPIO/Sync > Sync.
3. Seleccione MoCo del menú desplegable de Sensor Sync Mode.

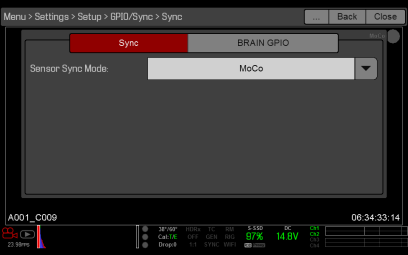

   Figure: Ajustes de Sincronización MoCo (Control de Movimiento)

4. Seleccione la pestaña BRAIN GPIO.
5. Seleccione Sync In del menú desplegable de GPI Function.
6. Seleccione Sync Out del menú desplegable de GPO Function. (Opcional)



   Figure: Ajustes MoCo BRAIN GPIO

7. Proporcione un pulso del dispositivo de Control de Movimiento para sincronizar el obturador a la rampa de elevación de la entrada de sincronización.

NOTE: Para mayor información, consulte las instrucciones originales del fabricante para el dispositivo de Control de Movimiento.

Cable Requerido

• Cable Sync 790-0154: 3BNC-a-00 LEMO (requerido por cada puerto SYNC y CTRL utilizado)
