LEMO アダプター

このセクションでは、DSMC2 LEMO アダプター A および DSMC2 LEMO アダプター B について説明します。これらのアダプターを使用することで、DSMC2 カメラで EPIC/SCARLET ディスプレイを、EPIC/SCARLET カメラで DSMC2 ディスプレイを利用できるようになります。 利用可能なディスプレイについて詳しくは、Display および電子ビューファインダー (EVF) を参照してください。

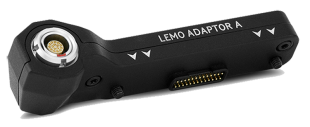

LEMO アダプター A

DSMC2 LEMO アダプター A を使用することで、お手持ちの RED Touch、RED PRO、RED PRO タッチディスプレイ、および RED EVFs を DSMC2 カメラシステムと互換性を持たせることができます。 DSMC2 LEMO アダプター A は、DSMC2 カメラのポゴ接続を EVF/LCD LEMO ポートに変換します。 DSMC2 LEMO アダプター A は、DSMC2 カメラのメイン (上部) もしくはサブ (側面) EVF/LCD ポートに取り付けるように設計されています。

DSMC2 LEMO アダプター B と一緒に使用する場合、このアダプターを利用することで DSMC2 RED Touch LCD をカメラから遠ざけて (NOGA アームやその他安定した取り付け位置) 取り付けることができます。

DSMC2 LEMO アダプター A は BOMB EVF の (LCOS) および (OLED) 以降のモデルに対応しています。

LEMO アダプター B

DSMC2 LEMO アダプター B を使用することで、DSMC2 RED Touch LCD をお手持ちの EPIC もしくは SCARLET カメラで利用できるようになります。 DSMC2 LEMO アダプター B は、ディスプレイの信号をポゴ接続から EVF/LCD LEMO ポートに変換します。 DSMC2 LEMO アダプター B は、標準の 1/4-20 取り付け穴を用いて EPIC もしくは SCARLET カメラに取り付けるように設計されています。

DSMC2 LEMO アダプター A と一緒に使用する場合、このアダプターを利用することで DSMC2 RED Touch LCD をカメラから遠ざけて (NOGA アームやその他安定した取り付け位置) 取り付けることができます。
