カメラコントロールモジュール

このセクションでは、カメラコントロールモジュールについて説明します。 これらの機器ではプログラム可能なボタンや調整用のコントロール、その他幅広い機能が提供されています。 RED では、以下のコントロールをご用意しております:

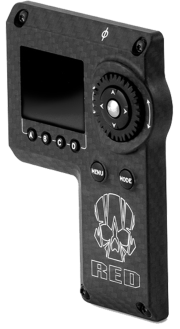

DSMC2 Sidekick

DSMC2 Sidekick は軽量なインターフェイスソリューションで、カメラの主要パラメータの直感的な統合制御を提供します。 DSMC2 システム専用に開発されたコンパクトなこのインターフェイスによって、1.7" OLED ディスプレイから基本メニューおよび Advanced メニューにアクセスできます。 回転ダイヤル、D-パッド、機能ボタン、および設定可能なプリセットボタンにより、カメラの制御がよりスムーズになります。

DSMC2 Sidekick を使うことで、カメラのコンパクトなサイズや軽量性を犠牲にすることなく、思い通りにメニューを制御できます。

NOTE: DSMC2 Sidekick は、10 分間操作がないとスリープモードに移行します。

NOTE: 各 DSMC2 Sidekick はすべての DSMC2 カメラで使用できます。

DSMC2 Side Handle

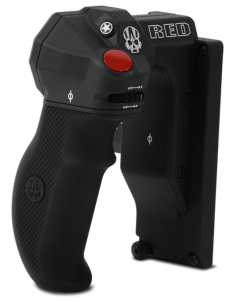

Figure: DSMC2 Side Handle

DSMC2 Side Handle は、コンパクトなハンドル好きの撮影者用のための設計です。カメラの BRAIN の横 (サイド) に直接付いているので、とても理にかなったデザインです。

DSMC2 Side Handle はゴム成型のグリップになっており、メインコントロールもすぐに押せるように配置されています。 Focus Control ホイール (正面) でレンズの焦点を直接調整することができます。また絞り Control ホイール (側面) の機能はそのままです。 回転ホイールおよび D-パッドにより、ハンドルから直接メニューの詳細な調節が可能です。 4 つのカスタマイズ可能なパラメータボタンにより、露光やホワイトバランス、拡大トグル、オートフォーカスなどへ迅速にアクセスすることができます。 また、段階的なエンコーダによってさらなる操作性のカスタマイズが可能で、選択したパラメータを段階的に増減して理想の設定に調整することができます。

スマートで便利な DSMC2 ハンドルですが、録画ボタンがなければ完璧とは言えません。ご安心ください。もちろん、ハンドル部から直接録画のオン/オフが可能です。 DSMC2 Side Handle の強みは統合された RECORD ボタンだけではありません。MARK FRAME ボタンも付いているので、撮影中にフレームをタグ付けしておき、後から再度参照することも可能です。

NOTE: DSMC2 Side Handle は、DSMC2 アウトリガーハンドル や DSMC2 Sidekick と同時に使用することはできません。

NOTE: DSMC2 Side Handle を (元のグリップで) BRAIN に直接装着した場合、最大 30 lbs の重さまで耐えることができます。 DSMC2 Side Handle で 30 lbs 以上のカメラシステムを持ち上げたことで生じた DSMC2 Side Handle やその他コンポーネントの損傷は保証の対象外です。

NOTE: DSMC2 Side Handle のオリジナルグリップを他社製グリップに取り換えることも可能です。 ただし、RED 社では他社製グリップのテストはしていないため、機能性や品質、強度が DSMC2 Side Handle オリジナルグリップと同じであることを保証するものではありません。 他社製アクセサリーの使用に起因する DSMC2 Side Handle やカメラシステムの他のコンポーネントの損傷は保証対象外です。

DSMC2 Top Handle

DSMC2 トップハンドルは、撮影者にとって最も大切である「録画ボタン」をいかに使いやすくすることができるか、人間工学に基づいたデザイン、および直感的な操作性を第一に掲げて開発したツールです。 このスマートなトップハンドルには集積回路を内蔵した、指先で操作可能な新たな「録画を開始/停止」ボタンが採用されています。

DSMC2 トップハンドルは、カメラ上部の 1/4-20 取り付け位置に直接取り付け可能です。 DSMC2 トップハンドルのラバー加工されたグリップと新たなボタン設計で、理想の撮影が実現します。

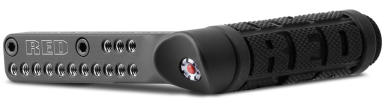

DSMC2 Outrigger Handle

DSMC2 アウトリガーハンドルは取っ手が側面にあるハンドルで、ゴム素材の手によく馴染むグリップと内蔵された「録画を開始/停止」ボタンが特徴です。 カメラのトップハンドルポートに取り付け可能な DSMC2 アウトリガーハンドルは使い勝手がよく安定性も抜群であることに加えて、他のカメラ周辺機器が取り付けられるように、追加の 1/4-20 マウンティングポイントも備わっています。 すぐに押せる「録画ボタン」でいつでも開始/停止ができるので、これからはいつでも準備万端です。

DSMC2 アウトリガーハンドルは、片手でハンドルを握って「録画ボタン」を押し、もう片方の手でレンズの調整をする方にピッタリです。

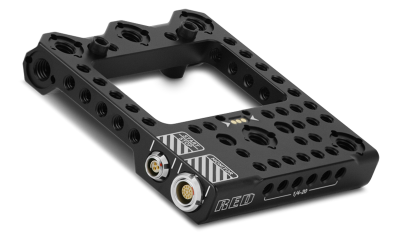

DSMC2 Tactical トッププレート

7075 アルミ削り出しの堅牢な DSMC2 Tactical トッププレートは、DSMC2 BRAIN の上面に装着します。それによって、RED アクセサリおよびサードパーティー社製アクセサリを取り付けるための 1/4-20 および 3/8-16 マウンティングポイントができます。 このプレートは、既存の DSMC2 バッテリーモジュール、Expander、およびアクセサリーとの併用時に、信頼できるシームレスな機能が確保されるよう、特に設計されたものです。

DSMC2 Tactical トッププレートにより、撮影の開始/停止をトリガする方法の選択肢が広がります。 まず、このプレートには 3 ピンの POGO コネクターがついており、RED “スマート” ハンドルを取り付けることができます。これは DSMC2 BRAIN のインテリジェントなハンドル インターフェイスを拡張するものです。 次に、このプレートには電源なしの 3 ピン Fischer ポートがついています。互換性のあるサードパーティー社製トリガを取り付けることができるのが自慢です。

さらに、DSMC2 Tactical トッププレートは 16 ピン LEMO コネクターで DSMC2 BRAIN の上部 LCD/EVF インターフェイスを拡張できます。 この追加コネクターにより、LEMO Adaptor A を使用することなく RED LEMO ベースのディスプレイをリモートでマウントできます。
