DSMC2 Base Expander

DSMC2 Base Expander は、一般的な入力/出力 (I/O) に適した理想のコネクターモジュールです。 軽くて強いマグネシウムからできているこのコンパクトなモジュールは、BRAIN に直接マウントして電源 (DC IN) や HDMI、3G-SDI (HD-SDI)、CTRL および SYNC ポート (タイムコードおよび Genlock 用) のインターフェイスコネクターとしてはもちろん、3.5mm マイク入力や 3.5mm ラインのヘッドホン出力としてもお使い頂けます。

DSMC2 Base Expander はまた、DSMC2 REDVOLT^® XL モジュールなど DSMC2 と適合する電池や電源モジュールの後部マウントのサポートとしても使用できます。 DSMC2 Base Expander は、コンパクトであると同時に豊富な種類のコネクターに対応しているため、ラン＆ガン撮影やフリーカメラマンに最適です。

NOTE: 1 度に 1 つのエクスパンダーモジュールのみ使用可能です。

DSMC2 REDVOLT Expander

高度な設定用にデザインされた DSMC2 REDVOLT Expander をカメラに直接マウントすることで、I/O コネクターの拡張的な使用を可能にし、豊富な機能性がカメラにもたらされます。 DSMC2 REDVOLT Expander は、電源入力 (DC IN)、Genlock (BNC)、タイムコード (LEMO)、GIG-E、その他多くのポートを備えています。 HDMI および 2 つの 3G-SDI (HD-SDI) 出力によりさまざまな動画用出力の用途に適しており、また同時に内蔵された USB 電源出力によりワイヤレスの HDMI トランスミッタにも対応しています。

DSMC2 REDVOLT Expander はプロフェッショナルなニーズに応えて、2 つの標準 XLR 接続を備えた取り外し可能な音声モジュールを完備しています。 各 XLR 入力には 3 ポジション (バランス型ラインレベル、バランス型マイクレベル、バランス型マイクと +48V ファントム電源) のセレクタスイッチがあり、入力音声信号のタイプを指定できます。 また、3.5mm ラインのヘッドホンジャックにより、録画中やプレイバックモード中にサンプル音声を聞くことも可能です。

DSMC2 REDVOLT Expander には複数の予備電源出力が付いているので、カメラ周辺機器もお使い頂けます:

• 後方向の 4 ピン 0B LEMO AUX PWR 出力は、開始/停止 トリガーイン、タリーアウトをサポートし、最大 1.5 Amps の出力が備えています。
• 正面方向の 2 ピン 0B LEMO AUX PWR ポートは、最大で 3.0A です。
• 正面方向の 7 ピン 0B LEMO SERIAL は、最大で 1.5A です。 SERIAL ポートは、モータードライバーに接続するのに最適です。
• 後方向のタイムコードポートは、外部のタイムコード機器の電源として 5V で 200 mA の出力を提供します。
• 後方向の USB ポートは、HDMI トランスミッタもしくは小さなモバイル機器の電源として 5V で 1.5A の出力を提供します。
• 音声モジュールの 2 つの 3 ピン XLR 音声ポートは、それぞれ +48V のファントム電源を提供します。

ホットスワップの対応に関して、DSMC2 REDVOLT Expander は単一の REDVOLT 電池に対応しています。 電源ニーズの変化に応じて、DSMC2 と適合するバッテリーや電源モジュールを追加でマウントできます。

DSMC2 REDVOLT Expander には、エクスパンダーの DC IN コネクターから電力が供給されたときにカメラの自動立ち上げが可能となる切り替えスイッチがついています。 この機能により、カメラの遠隔操作時や操作が難しい場所でも、接続された DC 入力でカメラのオン/オフを切り替えられるようになります。 このエクスパンダーは幅広い環境において理想のソリューションです。多くが要求される撮影の現場において、カメラのインターフェイスおよび機能性を最大限引き出すことができます。

NOTE: 1 度に 1 つのエクスパンダーモジュールのみ使用可能です。

NOTE: DSMC2 REDVOLT Expander を使用するには、v6.2.55 以降のファームウェアが必要です。

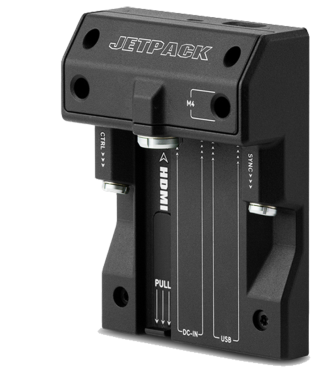

DSMC2 Jetpack Expander

DSMC2 Jetpack Expander はエアリアル、ジンバル、携帯用、その他軽量や遠隔操作用のデバイス用に設計されています。 本エクスパンダーは、タイムコードおよび Genlock に関するあらゆるニーズに応える、電源 (DC-IN)、CTRL、および SYNC 用の標準コネクターを備えています。 さらに、DSMC2 Jetpack Expander はカスタマイズも可能で、HDMI や USB 電源出力にも対応可能です。ハウジングやコンパクトなセットアップに最適です。

DSMC2 Jetpack Expander には、エクスパンダーの DC IN コネクターから電力が供給されたときにカメラの自動立ち上げが可能となる切り替えスイッチがついています。 この機能により、カメラの遠隔操作時や操作が難しい場所でも、接続された DC 入力でカメラのオン/オフを切り替えられるようになります。

NOTE: 1 度に 1 つのエクスパンダーモジュールのみ使用可能です。

DSMC2 Jetpack-SDI Expander

DSMC2 Jetpack-SDI Expander はエアリアル、ジンバル、携帯用、その他 3G-SDI 出力を必要とする軽量や遠隔操作用のデバイス用に設計されています。 DSMC2 Jetpack-SDI Expander は電源 (DC IN)、SDI (3G-SDI)、ギガビットイーサネット (GIG-E)、AUX 電源、SYNC、および CTRL 接続を備えているので、コンパクトなエクスパンダーソリューションに適しています。 3G-SDI 接続により遠隔監視ソリューションへのきっかけを、ギガビットイーサネット接続により高画質の映像のストリーミングに適したより広いバンド幅を提供します。DSMC2 Jetpack-SDI Expander は、3G-SDI 出力やハウジングやコンピュータテザリングを必要とするコンパクトな設定に最適です。

DSMC2 Jetpack-SDI Expander には、エクスパンダーの DC IN コネクターから電力が供給されたときに DSMC2 BRAIN の自動立ち上げが可能となる切り替えスイッチがついています。 この機能により、カメラの遠隔操作時や操作が難しい場所でも、接続された DC 入力で BRAIN のオン/オフを切り替えられるようになります。

NOTE: 1 度に 1 つのエクスパンダーモジュールのみ使用可能です。

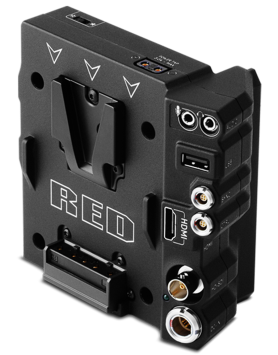

DSMC2 V-Lock I/O Expander

DSMC2 V-Lock I/O Expander には豊富な入力/出力接続のほか、RED BRICK および REDVOLT-V の電池を用いて DSMC2 カメラの電源として使用できる業界標準の V-ロックマウントが付いています。

DSMC2 V-Lock I/O Expander には、エクスパンダーの DC IN コネクターから電力が供給されたときに BRAIN の自動立ち上げが可能となる切り替えスイッチがついています。 この機能により、カメラの遠隔操作時や操作が難しい場所でも、接続された DC 入力で BRAIN のオン/オフを切り替えられるようになります。

このエクスパンダーは、軽装備でのラン＆ガン撮影や機動性が求められるスタジオでの撮影など、幅広い制作環境に対応できる理想のソリューションです。

NOTE: DSMC2 V-Lock I/O Expander に電池を取り付けた状態では、DSMC2 Top Handle は電池にぶつかるため併用できない場合があります。

NOTE: 1 度に 1 つのエクスパンダーモジュールのみ使用可能です。
