Genlock
|
このセクションの内容: |
NOTE: Genlock を使用するには、DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander、DSMC2 REDVOLT Expander が必要です。詳しくは 入出力コネクター を参照してください。
ジェネレーターロッキング (Genlock) は映像および音声のシステムを同期させるための 3 値信号です。Genlock は SMPTE 296M および 274M に基づいています。重要な Genlock 同期モードが 2 つあります:
- Monitor Sync
- Sensor Sync
Monitor Sync
NOTE: Genlock を使用するには、DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander、DSMC2 REDVOLT Expander が必要です。詳しくは 入出力コネクター を参照してください。
モニター出力周波数に適合する入力 Genlock 信号があると、Monitor Sync が実行されます。カメラセンサーの同期のために別の形式の同期を実行していても、Monitor Sync を実行可能です。
- Genlock 機器をカメラに接続します:
- DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander: 3BNC-to-00 LEMO Sync Cable で、エクスパンダーの SYNC ポート (00B) を機器 (緑色の BNC) に接続します。
- DSMC2 REDVOLT Expander: 75 オーム BNC Cable でエクスパンダーの GENLOCK ポートを機器に接続します。
- HD-SDI 出力の周波数をセットアップします (現行のプロジェクト タイムベース と HD-SDI 出力を自動的にマッチさせるには Auto を選択します)。詳しくは Frequency を参照してください。
モニター出力の周波数に適合する入力 Genlock 信号があると、Monitor Sync が自動的に実行されます。Monitor Sync が完了すると、下ステータス段の GEN インジケーターが緑色に光ります。
必要なケーブル
- DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander: 790-0154、3BNC-to-00 LEMO
- DSMC2 REDVOLT Expander: 75 オーム BNC Cable (RED HD-SDI Cable など、品番 790-0341)
Sensor Sync
NOTE: Genlock を使用するには、DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander、DSMC2 REDVOLT Expander が必要です。詳しくは 入出力コネクター を参照してください。
NOTE: Genlock Sensor Sync が有効な時は HDRX®は利用できません。
使用中のモニター出力周波数、プロジェクト タイムベース、記録フレームレートに適合する入力 Genlock 信号があると、Sensor Sync が実行されます。Sensor Sync モードでは、センサータイミングは Genlock 信号にロックされています。Sensor Sync には次の同期設定が必要です。
|
設定 |
メニュー ロケーション パス |
|---|---|
|
Genlock signal frequency (Genlock 信号周波数) |
該当なし; 外部 Genlock 機器 |
|
HD-SDI monitor output frequency (HD-SDI モニター出力周波数) |
Menu > Monitoring > Monitors > モニターを選択 |
|
プロジェクト タイムベース |
Menu > Settings > Project > Frame Rate |
|
Recording Frame Rate |
Menu > Settings > Project > Frame Rate |
Sensor Sync Mode をセットアップし有効にするには、次の手順に従ってください:
- Genlock 機器をカメラに接続します:
- DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander: 3BNC-to-00 LEMO Sync Cable で、エクスパンダーの SYNC ポート (00B) を機器 (緑色の BNC) に接続します。
- DSMC2 REDVOLT Expander: 75 オーム BNC Cable でエクスパンダーの GENLOCK ポートを機器に接続します。
- Menu > Settings > Setup > GPIO/Sync > Sync の順に選択します。
- Sensor Sync Mode ドロップダウンメニューから Genlock を選択します。

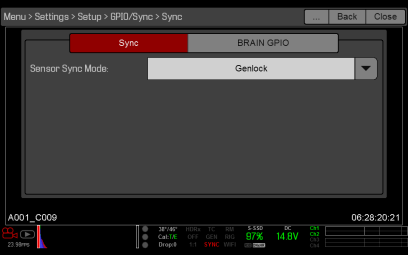

Figure: 同期設定
- HD-SDI 出力の周波数をセットアップします (現行のプロジェクト タイムベース と HD-SDI 出力を自動的にマッチさせるには Auto を選択します)。詳しくは Frequency を参照してください。
適合している Genlock 信号があり、かつ、有効になっている場合、下ステータス段の GEN インジケーターが緑になります。Sensor Sync が完了すると、下ステータス段の SYNC インジケーターが緑になります。
必要なケーブル
- DSMC2 Base Expander、DSMC2 V-Lock I/O Expander、DSMC2 Jetpack Expander、DSMC2 Jetpack-SDI Expander: 790-0154、3BNC-to-00 LEMO
- DSMC2 REDVOLT Expander: 75 オーム BNC Cable (RED HD-SDI Cable など、品番 790-0341)
