显示屏和电子取景器
RED 提供以下显示屏以及电子取景器 (EVF)：
NOTE: RED 为各种摄影机提供多种装配方案。
|
项 |
分辨率 |
倾斜 |
回转 |
零件编号 |
|---|---|---|---|---|
|
DSMC2 RED 触屏式 7.0" LCD (Woven CF)1 |
1920 x 1136 |
整体：180° 向前：90° 向后：90° |
整体：360° 顺时针： 180° 逆时针： 180° |
730-0018 |
|
DSMC2 RED 触屏式 7.0" LCD（铝）1 |
1920 x 1136 |
整体：180° 向前：90° 向后：90° |
整体：360° 顺时针： 180° 逆时针： 180° |
730-0024 |
|
DSMC2 RED 触屏式 4.7" LCD 1 |
1280 x 720 |
整体：240° 向前：90° 向后：150° |
不回转 |
730-0019 |
|
RED 触屏式 5.0" LCD2 |
800 x 400 |
整体：270° 向前：180° 向后：90° |
整体：360° 顺时针： 180° 逆时针： 180° |
730-0008 |
|
RED 触屏式 7.0" LCD2, 3 |
1920 x 1136 |
整体：180° 向前：90° 向后：90° |
整体：360° 顺时针： 180° 逆时针： 180° |
730-0007 |
|
RED 触屏式 9.0" LCD2 |
1280 x 768 |
整体：270° 向前：180° 向后：90° |
整体：360° 顺时针： 180° 逆时针： 180° |
730-0011 |
|
RED PRO LCD 7"2 |
1024 x 600 |
无倾斜 |
不回转 |
730-0009 |
|
RED PRO 触屏式 7.0" LCD2 |
1920 × 1136 |
无倾斜 |
不回转 |
730-0025 |
|
DSMC2 RED EVF (OLED)2 |
1920 x 1080 |
不可用 |
不可用 |
730-0021 |
|
BOMB EVF® (LCOS)2 |
1280 x 784 |
不可用 |
不可用 |
730-0004 |
|
BOMB EVF (OLED)2 |
1280 x 1024 |
不可用 |
不可用 |
730-0010 |
- 这种显示屏结合 EPIC 或 SCARLET 摄影机使用时需要一个 DSMC2 LEMO 适配器 B。
- 这种显示屏结合 DSMC2 摄影机使用时需要一个 DSMC2 LEMO 适配器 A。
- RED 触屏式 7.0" LCD 要求摄影机固件为 5.2.38 或更高版本。
有关 LCD 和 EVF 用户按键和默认操作的完整列表，请前往 默认键功能。
RED LCDs

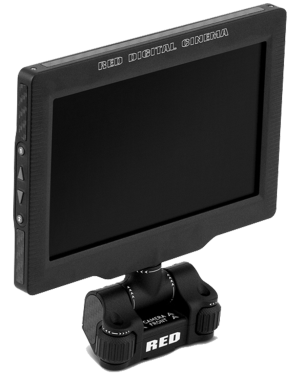

Figure: DSMC2 RED 触屏式 7.0" LCD
RED 显示屏在图形用户界面 (GUI) 上提供有重要的摄影机参数，并具备各种监视器观看选项。 RED 触屏使您能够用手势导航菜单和调整摄影机参数。 RED 显示屏具有 8 位 RGB、4:4:4 逐行扫描功能，提供高达 1670 万种颜色以及高达 70% 的 NTSC 色域。
LCD 注意事项
WARNING: 请勿使用 RED 显示屏作为手柄提升或携带摄影机。 因把显示屏用作手柄而造成 RED 显示屏或摄影机系统其他部件的损坏不在保修范围内。
WARNING: 请勿使用 RED 触屏式 LCD 底座中的螺纹孔将显示屏安装到摄影机上。 因使用这些螺纹孔而造成 RED 显示屏或摄影机系统其他部件的损坏不在保修范围内。
WARNING: 损伤 LCD 时请勿超过其倾斜或回转范围。 因用力过猛而造成 RED 显示屏或其他摄影机部件的损坏不在保修范围内。 如需了解各显示屏的倾斜和回转范围，请前往 显示屏和电子取景器。
BOMB EVFs
Figure: BOMB EVF (OLED)
BOMB EVF (LCOS) 与 BOMB EVF (OLED) 为摄影机提供专门的取景方案。 BOMB EVF (LCOS) 是一种高清晰度、轻便、低型的取景器。 BOMB EVF (OLED) 使用 OLED 技术，提供更深的黑色和更多颜色准确的图像。
|
项 |
对比度 |
屈光度范围 |
|---|---|---|
|
BOMB EVF (LCOS)1 |
通常为 1000:1 |
2.0 至 –5.0.1 |
|
BOMB EVF (OLED)1 |
通常 >10000:1 |
2.0 至 –5.0.1 |
- 这些显示屏结合 DSMC2 摄影机使用时需要一个 DSMC2 LEMO 适配器 A。
WARNING: 请勿将 BOMB EVF (OLED) 目镜经受阳光直射。 持续经受阳光直射可能会损坏 EVF。 不使用时，将目镜指向远离阳光的位置。 BOMB EVF (OLED) 因持续经受阳光直射而产生的损坏不在保修范围内。
BOMB EVF 组件
|
# |
组件 |
说明 |
|---|---|---|
|
1 |
EVF 连接器 |
摄影机与 RED EVF 之间的自定义数字视频和电源互连；管脚引出线未公开 |
|
2 |
EVF Tally LED |
启用时， LED 灯在录制期间亮红色；如需了解更多信息，请前往 指示灯 |
|
3 |
键 1 |
可编程键 放大：切换 |
|
4 |
键 2 |
可编程键 曝光检查：切换 |
|
5 |
目镜加热器 |
当 EVF 检测到环境温度较低时，集成的目镜加热器会自动加热目镜 |
DSMC2 RED EVF
DSMC2 RED EVF (OLED) 是一种高清晰度的电子取景器，为单取景器监视的理想解决方案。 该 EVF 采用最新的 OLED 技术，通过 1080p OLED 微显示屏提供无与伦比的个人观看体验，并通过 30 位 RGB 颜色表示提高了色彩准确度。 观看并监视 RED 镜头，它的视野越大，颜色就越逼真、黑色就越深邃。
考虑到 OBSOLESCENCE OBSOLETE®，DSMC2 RED EVF (OLED) 非常适合与 WEAPON、SCARLET-W、RAVEN、EPIC 或 SCARLET 摄影机配合使用。 RED 为各种摄影机提供多种装配方案。
WARNING: 请勿将 DSMC2 RED EVF (OLED) 目镜经受阳光直射。 持续经受阳光直射可能会损坏 EVF。 不使用时，将目镜指向远离阳光的位置。 DSMC2 RED EVF (OLED) 因持续经受阳光直射而产生的损坏不在保修范围内。
NOTE: 请勿过度拧紧 EVF 连接器上的黑色张力环。 即使在张力环完全卡紧的情况下，EVF 也可以旋转。
DSMC2 RED EVF 组件
Figure: DSMC2 RED EVF
|
# |
组件 |
说明 |
|---|---|---|
|
1 |
DSMC2 RED EVF 卡口 |
DSMC2 RED EVF 卡口。 请勿过度拧紧 EVF 连接器上的黑色张力环。 即使在张力环完全卡紧的情况下，EVF 也可以旋转。 |
|
2 |
EVF 连接器1 |
EVF 与其他 RED 设备之间的自定义数字视频和电源互连；管脚引出线未公开；与标准的 RED EVF / LCD LEMO 线缆兼容。 |
|
3 |
键 1 |
可编程键 放大：切换 |
|
4 |
键 2 |
可编程键 曝光检查：切换 |
|
5 |
装配点 |
DSMC2 RED EVF 装配板的装配点（顶部） |
|
6 |
DSMC2 RED EVF 模块化光学功能块 |
完全由 > 32° 的视角所覆盖 |
- 不可见。 显示相连的 DSMC2 RED EVF 卡口。
