安装镜头卡口

注意：您可以在现场更换镜头卡口。 但是，RED 建议您仅在无尘环境中更换镜头卡口。

要求使用的工具：T20 TORX 螺丝刀

1. 确保摄影机已关闭且并卸下可能会干扰安装的任何附件或电缆。
2. 摄影机前部的金色电气触针和镜头卡口背面的金色接触垫，以确保其没有任何污染。
3. 将镜头卡口对准摄影机的前部。 摄影机连接引脚必须与镜头卡口引脚对准。

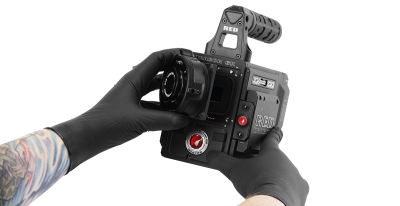

   图： 对齐镜头卡口引脚

4. 如果安装 DSMC S35 Mg PL Mount 2.0，请稍微逆时针转动锁定环，以便您可以接触到镜头卡口螺丝。
5. 使用 T20 TORX 螺丝刀装回并以交叉方式（"X" 方式）拧上四 (4) 个 M4x0.7 x 8 mm 镜头卡口螺丝。

   警告：不要完全旋紧。

   注意：一些镜头卡口具有不可移动的栓系螺丝。

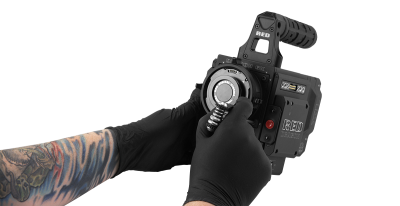

   图： 拧紧螺丝

6. 使用 T20 TORX 螺丝刀将四 (4) 个镜头卡口螺丝以交叉方式（"X" 方式）均匀拧紧。 不要超过 350 英寸盎司，否则可能会导致损坏。

   警告：不要过度旋紧。

7. 安装后，可能需要重新查找硬件或固件升级，特别是在安装 MOTION MOUNT 时。 如果无法识别 MOTION MOUNT，您将无法通过 Menu > Settings > Setup > Lens 访问 Motion Mount 菜单。 要重新查找硬件，请转到 Menu > Settings > Maintenance > Rediscover。 找到硬件后，需要重新启动系统。

   注意：如果需要更换任何螺丝，发送支持工单至 https://support.red.com。
