LEMO-Adapter
In diesem Abschnitt werden der DSMC2 LEMO-Adapter A und der DSMC2 LEMO-Adapter B beschrieben. Diese Adapter ermöglichen Ihnen die Verwendung von EPIC/SCARLET-Displays mit Ihrer DSMC2-Kamera sowie die Verwendung von DSMC2-Displays mit Ihrer EPIC/SCARLET-Kamera. Nähere Informationen bezüglich erhältlicher Displays finden Sie unter Displays und elektronische Sucher.
|
Menüelement |
Teilenummer |
|---|---|
|
DSMC2 LEMO-Adapter A |
720-0037 |
|
DSMC2 LEMO-Adapter B |
720-0038 |
LEMO-Adapter A

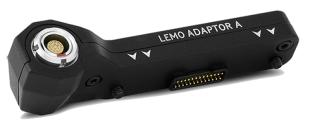

Figure: DSMC2 LEMO-Adapter A
Der DSMC2 LEMO-Adapter A ermöglicht die vollständige Kompatibilität Ihrer RED Touch-, RED PRO- und RED PRO Touch-Displays sowie RED EVFs mit dem DSMC2-Kamerasystem. Der DSMC2 LEMO-Adapter A wandelt den Pogo-Anschluss der DSMC2-Kamera zu einem Legacy-EVF/LCD LEMO-Port um. Der DSMC2 LEMO-Adapter A ist so konzipiert, dass er sich entweder am primären (oben) oder am sekundären (seitlich) EVF/LCD-Port der DSMC2-Kamera anbringen lässt.
Bei Verwendung zusammen mit dem DSMC2 LEMO-Adapter B, können Sie mit diesem Adapter einen DSMC2 RED Touch LCD abseits der Kamera befestigen - an einem NOGA-Arm oder einem anderen stabilen Befestigungspunkt.
Der DSMC2 LEMO-Adapter A ist mit BOMB EVF-, (LCOS)- und (OLED)-Modellen oder neueren, kompatibel.
LEMO-Adapter B
Figure: DSMC2 LEMO-Adapter B
Mit dem DSMC2 LEMO-Adapter B können Sie einen DSMC2 RED Touch LCD mit Ihrer EPIC- oder SCARLET-Kamera verwenden. Der DSMC2 LEMO-Adapter B wandelt das Display-Signal von einem Pogo-Anschluss zu einem Legacy-EVF/LCD LEMO-Port um. Der DSMC2 LEMO-Adapter B ist so konzipiert, dass er sich mit standardmäßigen 1/4-20 Befestigungslöchern an Ihrer EPIC- oder SCARLET-Kamera befestigen lässt.
Bei Verwendung zusammen mit dem DSMC2 LEMO-Adapter A können Sie mit diesem Adapter einen DSMC2 RED Touch LCD von der Kamera weg befestigen - an einem NOGA-Arm oder einem anderen stabilen Befestigungspunkt.
