Genlock

ジェネレーターロッキング (Genlock) は映像および音声のシステムを同期させるための 3 値信号です。Genlock は SMPTE 296M および 274M に基づいています。重要な Genlock 同期モードが 2 つあります:

• Monitor Sync
• Sensor Sync

NOTE: Genlock が正しく機能するには、各カメラは同じファームウェアのバージョンを使用し、また、同じプロジェクト タイム ベースおよび記録フレーム レートを使用していなければなりません。

Monitor Sync

モニター出力周波数に適合する入力 Genlock 信号があると、Monitor Sync が実行されます。カメラセンサーの同期のために別の形式の同期を実行していても、Monitor Sync を実行可能です。

1. Genlock 機器をカメラに接続します:
   • 3BNC-to-00 LEMO Sync Cable でカメラの SYNC ポートを機器 (緑色の BNC) に接続します。
2. HD-SDI 出力の周波数をセットアップします (現行のプロジェクト タイムベース と HD-SDI 出力を自動的にマッチさせるには Auto を選択します)。詳しくは Frequency を参照してください。

   モニター出力の周波数に適合する入力 Genlock 信号があると、Monitor Sync が自動的に実行されます。Monitor Sync が完了すると、下ステータス段の GEN インジケーターが緑色に光ります。

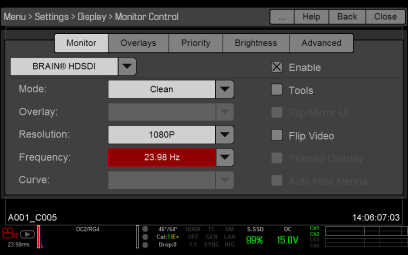

   Figure: HD-SDI Output 周波数

必要なケーブル

• 790-0154: 3BNC-to-00 LEMO 同期ケーブル

Sensor Sync

NOTE: Genlock Sensor Sync が有効な時は HDRX^®は利用できません。

使用中のモニター出力周波数、プロジェクト タイムベース、記録フレームレートに適合する入力 Genlock 信号があると、Sensor Sync が実行されます。Sensor Sync モードでは、センサータイミングは Genlock 信号にロックされています。Sensor Sync には次の同期設定が必要です。

Sensor Sync Mode をセットアップし有効にするには、次の手順に従ってください:

1. 3BNC-to-00 LEMO Sync Cable でカメラの SYNC ポートを機器 (緑色の BNC) に接続します。
2. Menu > Settings > Setup > GPIO/Sync > Sync の順に選択します。
3. Sensor Sync Mode ドロップダウンメニューから Genlock を選択します。
4. Genlock Source ドロップダウンメニューから BRAIN を選択します。

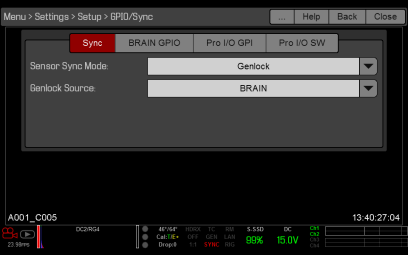

   Figure: 同期設定

5. HD-SDI 出力の周波数をセットアップします (現行のプロジェクト タイムベース と HD-SDI 出力を自動的にマッチさせるには Auto を選択します)。詳しくは Frequency を参照してください。

   適合している Genlock 信号があり、かつ、有効になっている場合、下ステータス段の GEN インジケーターが緑になります。Sensor Sync が完了すると、下ステータス段の SYNC インジケーターが緑になります。

必要なケーブル

• 790-0154: 3BNC-to-00 LEMO 同期ケーブル
