タイムコード

このセクションの内容:

タイムコードは SMPTE 12M に基づいた連続した数値であり、映像と音声の管理および同期を補助するものです。タイムコードは記録済み RAW ファイルの中に、メタデータとして埋め込まれており、また、HD-SDI モニターアウトプットが提供する、HANC メタデータに埋め込まれています。カメラはタイムコードを生成でき、また、外部ソースが生成したタイムコードの受信および同期が可能です。

タイムコードはグラフィカルユーザーインターフェイス (GUI) のライブアクション領域下部の右角に表示され、メタデータに組み込まれています。タイムコードは 8 桁の数字列 (HH:MM:SS:FF) で表されます。各数値の意味は次のとおりです:

HH: 時間
MM: 分
SS: 秒
FF: フレーム

NOTE: タイムコードは Genlock と組み合わせると、最も正確で効果的です。詳しくは Genlock を参照してください。

NOTE: カメラがカメラ内部で生成したタイムコードを出力することはできません。 Pro I/O Module もしくは REDCAST^® モジュールはカメラが生成したタイムコードを出力する必要があります。

NOTE: HANC メタデータについて詳しくは、HD-SDI HANC Metadata Information をご覧ください。

内部タイムコードのセットアップ

カメラが生成するタイムコードのセットアップおよび調整は、次の手順に従ってください:

Menu > Settings > Project > Timecodeの順に選択します。
適切な Timecode Display モードを選択します。
SourceをUser Providedに設定します。
TOD タイムコードを RTC と同期する、または手動で設定する際は、別途コントロールを使用してください。あるいは、Menu > Media > Device > Format Media... の順に選択します。これにより、Edge タイムコードを手動で設定できます。
内部タイムコードが有効な場合、下ステータス段の TC インジケーターはグレーのままです。

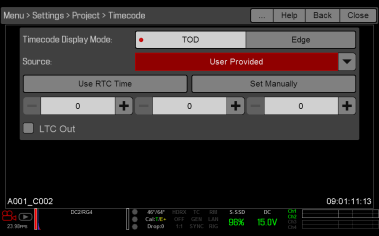

Figure: Source: User Provided
適用可能な場合は、LTC Out チェックボックスを選択すると、Linear Timecode Out (LTC 出力) を利用できます。

外部タイムコードの入力

外部機器が生成したタイムコードを入力するには、次の手順に従ってください:

タイムコードを生成する外部機器をカメラに接続します。
- カメラの SYNC ポート (00B LEMO) を 3BNC-to-00 LEMO Sync ケーブルを使用して、機器 (黄色の BNC) に接続します。
Menu > Settings > Project > Timecodeの順に選択します。
適切な Timecode Display モードを選択します。
Source を External: BRAINに設定します。
外部タイムコードソースがロックされると、下ステータス段の TC インジケーターが緑になります。
NOTE: 外部ソースを選択しているが表示されていない場合、タイムコードは User Provided 設定を表示します。

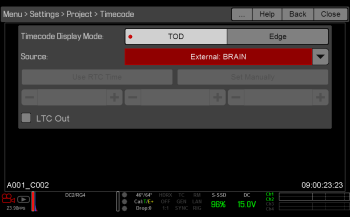

Figure: Source: External

必要なケーブル

790-0154: 3BNC-to-00 LEMO 同期ケーブル
