타임코드

타임코드는 장면과 오디오의 관리 및 동기화에 도움을 주는 SMPTE 12M 기반 숫자 시퀀스입니다. 타임코드는 레코딩된 RAW 파일에 메타데이터로 포함되며 HD-SDI 모니터 출력이 제공하는 HANC 메타데이터에 포함됩니다. 카메라가 직접 타임코드를 생성할 수도 있고 외부 소스에서 생성된 타임코드를 수신하여 동기화할 수도 있습니다.

타임코드는 그래픽 사용자 인터페이스(GUI) 에서 라이브 액션 영역의 오른쪽 하단 모서리에 표시되며 메타데이터로서 포함됩니다. 타임코드는 8개 숫자 시퀀스(HH:MM:SS:FF)로 표시되며 각각의 의미는 다음과 같습니다.

• HH: 시간
• MM: 분
• SS: 초
• FF: 프레임

참고: 타임코드는 젠록과 결합될 때 가장 정확하고 실제적입니다. 자세한 정보가 필요하면 젠록으로 이동하십시오.

참고: 카메라는 내부에서 생성된 타임코드를 직접 출력할 수 없습니다. 카메라에서 생성된 타임코드를 출력하려면 Pro I/O Module 또는 REDCAST^® Module이 필요합니다.

참고: HANC 메타데이터에 대한 자세한 사항은 HD-SDI HANC 메타데이터 정보)를 참조하십시오.

내부 타임코드 설정

카메라에서 생성된 타임코드를 설정 및 조정하려면 다음 지시 사항을 따르십시오.

1. Menu > Settings > Project > Timecode로 이동합니다.
2. 원하는 Timecode Display 모드를 선택합니다.
3. Source를 User Provided로 설정합니다.
4. 추가 컨트롤을 사용하여 TOD 타임코드를 RTC와 동기화하거나 수동으로 설정합니다. 또는 Menu > Media > Device > Format Media..로 이동합니다. Edge 타임코드를 수동으로 설정합니다.

   내부 타임코드가 활성화되면 하단 상태 표시줄의 TC 표시등이 계속 회색으로 표시됩니다.



   그림: 소스: 사용자 제공

5. LTC Out 확인란을 선택하여 선형 타임코드 출력을 수행합니다(해당되는 경우).

외부 타임코드 입력

외부 장치에서 생성된 타임코드를 입력하려면 다음 지시 사항을 따르십시오.

1. 카메라에 외부 타임코드 생성기를 연결합니다.
   • 3BNC - 00 LEMO 동기화 케이블을 사용하여 카메라의 SYNC 포트(00B LEMO)를 장치(노란색 BNC)에 연결합니다.
2. Menu > Settings > Project > Timecode로 이동합니다.
3. 원하는 Timecode Display 모드를 선택합니다.
4. Source를 External: BRAIN으로 설정합니다.

   외부 타임코드 소스가 잠겨 있으면 하단 상태 표시줄의 TC 표시등이 녹색으로 변경됩니다.

   참고: 외부 소스를 선택했지만 소스가 없으면 타임코드가 사용자 제공 설정을 표시합니다.

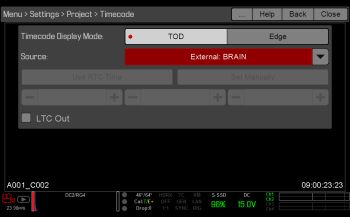

   그림: 소스: 외부

필요한 케이블

• 790-0154: 3BNC - 00 LEMO 동기화 케이블
