Временной код

В этом разделе приведено описание:

Временной код — это цифровая последовательность на основе стандарта SMPTE 12M, которая способствует управлению и синхронизации отснятого материала и звука. Временной код интегрируется в записанные файлы RAW в виде метаданных и в HANC метаданные, которые выводятся через выход на монитор HD-SDI. Камера может самостоятельно генерировать временной код или получать временной код, сгенерированный внешним устройством, и синхронизироваться в соответствии с ним.

Временной код отображается в нижнем правом углу области активного действия графического пользовательского интерфейса (ГПИ) и интегрируется в виде метаданных. Временной код представлен в виде числовой последовательности из восьми (8) цифр (HH:MM:SS:FF), где:

HH: часы
MM: минуты
SS: секунды
FF: кадры

ПРИМЕЧАНИЕ. Для обеспечения максимальной точности и эффективности временной код следует использовать вместе с генлоком. Для получения дополнительной информации см. раздел Генлок.

ПРИМЕЧАНИЕ. Камера не может выводить самостоятельно сгенерированный временной код. Для выведения временного кода, сгенерированного камерой, требуются модули Pro I/O Module или REDCAST^® Module.

ПРИМЕЧАНИЕ. Для получения дополнительной информации о HANC метаданных см. документ HD-SDI HANC Metadata Information.

Настройка внутреннего временного кода

Чтобы задать и настроить временной код, сгенерированный камерой, выполните следующие действия:

Перейдите в Menu > Settings > Project > Timecode.
Выберите требуемый режим отображения временного кода — Timecode Display.
Задайте источник Source на User Provided.
Используйте дополнительные элементы управления, чтобы синхронизировать временной код времени дня (TOD) с внутренними часами реального времени (RTC) или установите временной код вручную. Кроме того, можно перейти в Menu > Media > Device > Format Media.., чтобы задать временной код Edge вручную.
Индикатор TC в нижней строке состояния по-прежнему отображается серым цветом, если включен внутренний временной код.

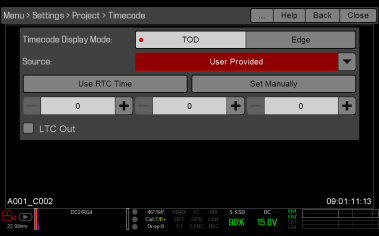

Рисунок Источник: заданный пользователем
Установите флажок LTC Out, чтобы при необходимости выводить линейный временной код.

Ввод временного кода от внешнего устройства

Для ввода временного кода, сгенерированного внешним устройством, выполните следующие действия:

Подключите внешний генератор временного кода к камере:
- Подключите порт SYNC (00B LEMO) на камере к устройству (желтый разъем BNC) с помощью кабеля синхронизации 3BNC-to-00 LEMO Sync Cable.
Перейдите в Menu > Settings > Project > Timecode.
Выберите требуемый режим отображения временного кода — Timecode Display.
Задайте источник Source на External: BRAIN.
Цвет индикатора TC в нижней строке состояния изменится на зеленый, когда внешний источник временного кода будет заблокирован.
ПРИМЕЧАНИЕ. Если внешний источник выбран, но отсутствует, временной код отображает настройки User Provided.

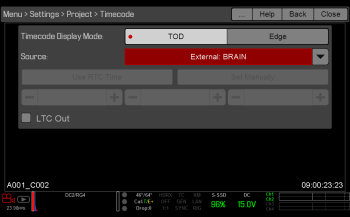

Рисунок Источник: внешнее устройство

Требуемый тип кабеля

790-0154: 3BNC-to-00 LEMO Sync Cable
