Adaptadores LEMO
Esta sección describe el Adaptador DSMC2 LEMO A y el Adaptador DSMC2 LEMO B. Éstos adaptadores le capacitan a usar las pantallas EPIC/SCARLET con su cámara DSMC2 y usar pantallas DSMC2 con su cámara EPIC/SCARLET. Para más información sobre pantallas disponibles, vaya a Pantallas y Visores Electrónicos.
|
Artículo |
Número de Parte |
|---|---|
|
Adaptador DSMC2 LEMO A |
720-0037 |
|
Adaptador DSMC2 LEMO B |
720-0038 |
Adaptador LEMO A

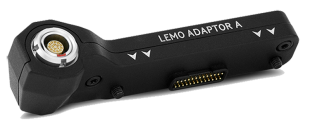

Figure: Adaptador DSMC2 LEMO A
El Adaptador DSMC2 LEMO A hace sus pantallas existentes RED Touch, RED PRO, y RED PRO Touch así como los Visores Electrónicos (EVF) de RED, totalmente compatibles con el sistema de cámara DSMC2. El Adaptador DSMC2 LEMO A convierte la conexión pogo en la cámara DSMC2 a un puerto legacy EVF/LCD LEMO. El Adaptador DSMC2 LEMO está diseñado para unirse al puerto primario (arriba), o al secundario (lado) EVF/LCD en la cámara DSMC2.
Cuando se usa junto con el Adaptador DSMC2 LEMO B, este adaptador le habilita a montar una LCD DSMC2 RED Touch lejos de la cámara, a brazo NOGA u otro punto de montaje estable.
El Adaptador DSMC2 LEMO A es compatible con los modelos BOMB EVF, (LCOS) y (OLED), o posteriores.
Adaptador LEMO B
Figure: Adaptador DSMC2 LEMO B
El Adaptador DSMC2 LEMO B le habilita a usar una LCD DSMC2 RED Touch con su cámara existente EPIC o SCARLET. El Adaptador DSMC2 LEMO D convierte la señal de la pantalla de una conexión pogo a puerto legacy EVF/LCD LEMO. El Adaptador DSMC2 LEMO D estar diseñado para montarse a su cámara EPIC o SCARLET usando agujeros de montaje standard 1/4-20.
Cuando se usa junto con el Adaptador DSMC2 LEMO B, este adaptador le habilita a montar una LCD DSMC2 RED Touch lejos de la cámara, a brazo NOGA u otro punto de montaje estable.
