Timecode (Código de Tiempo)

Esta sección incluye:

NOTE: El ingreso de código de tiempo requiere un Expansor de Base DSMC2, un Expansor DSMC2 V-Lock I/O, un Expansor DSMC2 Jetpack, un Expansor DSMC2 Jetpack-SDI, o un Expansor DSMC2 REDVOLT. Para mayor información, vaya a Conectores de Entrada/Salida.

NOTE: Se requiere un Expansor DSMC2 REDVOLT para emitir código de tiempo (Timecode) de la cámara.

El Código de Tiempo es una secuencia numérica basada en SMPTE12M que ayuda en la administración y sincronización del metraje y audio. El código de tiempo está integrado en archivos grabados RAW, archivos QuickTime^® (si están grabados en códec Apple^® ProRes), y archivos MXF (si está grabando en códec Avid^®) como metadatos y en metadatos HANC proporcionados por la salida de monitor HD-SDI. La cámara puede generar códigos de tiempo por si misma o puede recibir y sincronizarse al código de tiempo generado por una fuente externa.

El código de tiempo aparece en la esquina inferior derecha del Área de Acción en Vivo en la interfaz gráfica del usuario (GUI) y está integrado como metadatos. El código de tiempo está representado como una secuencia de ocho (8) dígitos (HH:MM:SS:FF), donde:

HH: Horas
MM: Minutos
SS: Segundos
FF: Recuadros

NOTE: El código de tiempo es más preciso y efectivo cuando se le acopla con genlock. Para mayor información, vaya a Genlock.

NOTE: Para mayor información sobre metadatos HANC, consulte Información de Metadatos HD-SDI HANC.

Para configurar el Código de Tiempo Interno

Para configurar y ajustar el código de tiempo generado por la cámara, siga las instrucciones abajo:

Vaya a Menu > Settings > Project > Timecode.
Seleccione el modo deseado de Timecode Display.
Ajuste Source a RTC.
El indicadorTC en la Fila Inferior de Estado permanece en color gris cuando el código de tiempo interno está activado.
Figure: Timecode
(Código de tiempo)

Código de Tiempo de Salida con Expansor DSMC2 REDVOLT

NOTE: Se requiere un Expansor DSMC2 REDVOLT para emitir código de tiempo (Timecode) de la cámara.

Con el expansor DSMC2 REDVOLT, usted puede emitir una señal de código de tiempo a un dispositivo externo o a una cámara configurada como esclavo.

Siga las instrucciones en Para configurar el Código de Tiempo Interno para configurar un código de tiempo interno.
Conecte la cámara a otro dispositivo utilizando el cable PRO I/O TIMECODE CABLE (3').
1. Conecte un conector al puertoTIMECODE en el Expansor DSMC2 REDVOLT.
2. Conecte el otro conector a un dispositivo o cámara externos.

Cable Requerido

CABLE 790-0212: PRO I/O TIMECODE (CÓDIGO DE TIEMPO) (3')

Para Introducir un Código de Tiempo Externo

NOTE: Este procedimiento requiere un Expansor DSMC2 Base, un Expansor DSMC2 V-Lock I/O, un Expansor DSMC2 Jetpack, un Expansor DSMC2 Jetpack-SDI, o un Expansor DSMC2 REDVOLT. Para mayor información, vaya a Conectores de Entrada/Salida.

Para introducir código de tiempo generado por un dispositivo externo, siga las instrucciones abajo:

Conecte el generador de código de tiempo externo a la cámara:
- Expansor de Base DSMC2, Expansor DSMC2 V-Lock I/O, Expansor DSMC2 Jetpack, o Expansor DSMC2 Jetpack-SDI: Conecte el puerto SYNC (00B LEMO) en el expansor al dispositivo (BNC amarillo) usando un cable de sincronización 3BNC-a-00 LEMO.
- Expansor DSMC2 REDVOLT: Conecte el puerto GENLOCK en el expansor al dispositivo utilizando un cable BNC de 75 ohm.
Vaya a Menu > Settings > Project > Timecode.
Seleccione el modo deseado de Timecode Display.
Ajuste Source a External.
El indicador TC en la Fila Inferior de Estado se vuelve verde cuando una fuente externa de código de tiempo está asegurada.
NOTE: Cuando una fuente externa esta seleccionada pero no presente, el código de tiempo muestra los ajustes proporcionados por el usuario.

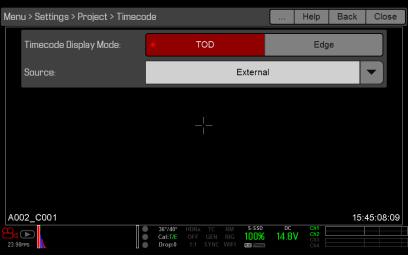

Figure: Source: External

Cable Requerido

Expansor de base DSMC2 , Expansor DSMC2 V-Lock I/O , Expansor DSMC2 Jetpack , o Expansor DSMC2 Jetpack-SDI : 790-0154, 3BNC-a-00 LEMO
Expansor DSMC2 REDVOLT : Cable BNC de 75 ohm (tal como el Cable RED HD-SDI, P/N 790-0341)
