이미지 파이프라인

이미지 파이프라인을 설정하려면 Menu > Image > Image Pipeline으로 이동합니다.

이미지 파이프라인 모드 옵션

카메라는 2가지 다른 이미지 처리 방법을 제공합니다. 각 모드는 이미지 메뉴에서 사용 가능한 하위 메뉴를 변경합니다.

• Legacy: 레거시 모드에서는 카메라가 펌웨어 v6.3과 동일한 색상 옵션을 제공합니다. 색상, 게인, 곡선 및 LGG 메뉴를 활성화합니다.
• IPP2: 이미지 처리 파이프라인 2(IPP2)는 펌웨어 v6.4부터 지원되는 새로운 이미지 처리 파이프라인입니다. IPP2의 경우, 카메라는 RED 카메라가 클리핑없이 생성할 수 있는 모든 색상을 포함하도록 설계된 색공간인 REDWideGamutRGB를 적용합니다. 이후 카메라는 클리핑을 방지하는 감마 곡선인 Log3G10을 사용하여 이미지를 인코딩합니다. 이 색공간과 감마 곡선을 사용하면 인카메라가 아닌 포스트 프로덕션 과정에서 색상을 조정하고 평가할 수 있습니다. IPP2를 선택하면 CDL 메뉴가 활성화되고 색상, 게인, 곡선 및 LGG 메뉴가 나타나지 않습니다. 이들 메뉴는 평가 용도로 사용되기 때문입니다.

레거시 모드

레거시 모드를 사용하려면 다음 지시 사항을 따르십시오.

1. Menu > Image > Image Pipeline > Options으로 이동합니다.
2. Mode 드롭다운 메뉴에서 Legacy를 선택합니다.
3. OK를 선택합니다.

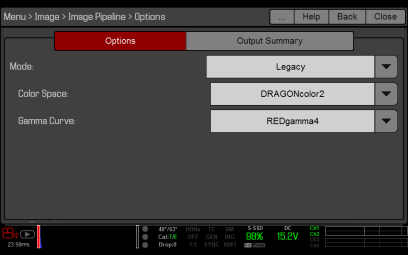

   그림: Legacy Mode

4. Color Space 드롭다운 메뉴에서 색공간을 선택합니다.
5. Gamma Curve 드롭다운 메뉴에서 감마 곡선을 선택합니다.
6. 3D LUT를 적용하려면 3D LUT로 이동합니다.

IPP2 모드

IPP2 모드를 사용하려면 다음 지시 사항을 따르십시오.

1. Menu > Image > Image Pipeline > Options으로 이동합니다.
2. Mode 드롭다운 메뉴에서 IPP2를 선택합니다. IPP2를 선택하는 경우 색공간과 감마 곡선은 항상 각각 REDWideGamutRGB와 Log3G10입니다.
3. OK를 선택합니다.

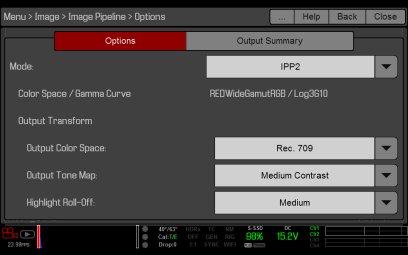

   그림: IPP2 모드

4. 3D LUT를 적용하려면 3D LUT로 이동합니다.
5. Output Color Space 드롭다운 메뉴에서 색공간을 선택합니다.
6. Output Tone Map 드롭다운 메뉴에서 대비 설정을 선택합니다.
7. Highlight Roll-Off 드롭다운 메뉴에서 하이라이트 옵션을 선택합니다.

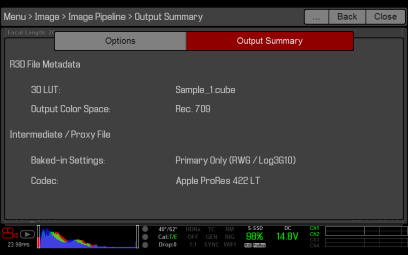

출력 요약

출력 요약 메뉴는 R3D 파일과 프록시 파일에 적용되는 이미지 정보를 표시하는 정보용 메뉴입니다. 출력 요약을 보려면 Menu > Image > Image Pipeline > Output Summary로 이동합니다.

R3D 파일 메타데이터

• N/A : 카메라가 R3D 파일을 레코딩하도록 설정되지 않은 경우 표시됩니다. R3D에 레코딩을 활성화/비활성화하려면 레코드 파일 형식 선택으로 이동합니다.
• 3D LUT: 파일에 적용되는 3D LUT의 이름. LUT가 적용되지 않으면 화면에 [NONE]이 표시됩니다.
• Output Color Space: IPP2 모드에만 적용됩니다. 옵션 탭에서 선택한 출력 색공간의 이름.

중간 / 프록시 파일

• N/A: 카메라가 Apple^® ProRes 파일 또는 Avid DNxHD/HR 파일을 레코딩하도록 설정되지 않은 경우 표시됩니다. 이들 파일에 레코딩을 활성화/비활성화하려면 레코드 파일 형식 선택으로 이동합니다.
• Color Space / Gamma Curve: 파일에 적용되는 색공간과 감마 곡선.
• Codec: 선택한 코덱. 코덱을 선택하려면 레코드 파일 형식 선택으로 이동합니다.
